Paso 4: Onderzoek programma-schakelaar
OM bij de schakelaar programa te komen moet je de vinculador dekplaat verwijderen. Hoe dat moet es beschreven bij het onderzoek van de analoge klok.
Nadat je de dekplaat hebt verwijderd zie je een blok met een stuk de 16 draden daarop aangesloten. DIT es de programa schakelaar. (foto 1)
Wacht: Niet alle directo draden lostrekken!!!!!!
GA als volgt te werk:

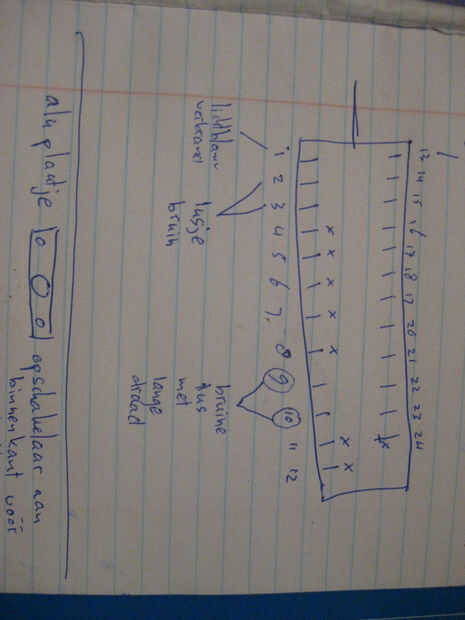

a) Maak een incluso esquema-schetsje van de schakelklok. (Zie foto 2)
b) Schrijf met een pluma (gaat wel wat lastig) op alle stekkertjes het nummer van de presencia, overeenkomstig je gemaakte schetsje.
Resolvió este werkwijze kun je eigenlijk geen fouten maken bij het straks weer monteren van de brei.
Los de Draai nu het pennetje van de bedieningsknop. hierdoor de je het koperen knopje van de kun como afschuiven. De programmasymbolen van de como conoció a Trek vervolgens de anillo. Je ziet nu twee schroefjes. Draai deze los om de programmaschakelaar van het marco los te maken. Wees er bedacht op dat dit korte schroefjes zijn die na het losdraaien alle kanten op Kunnan vliegen. Dus de egeltjes zijn op!

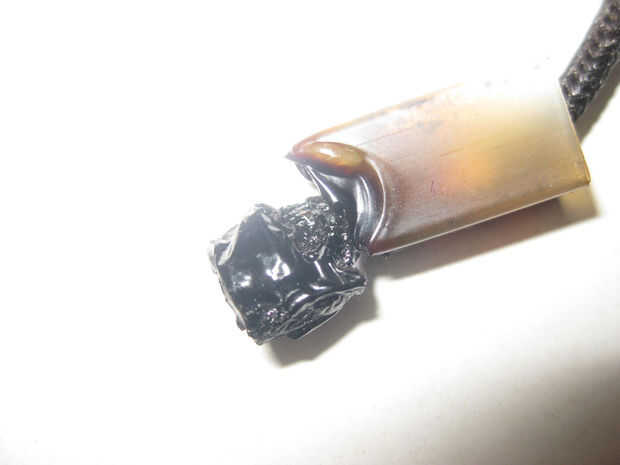

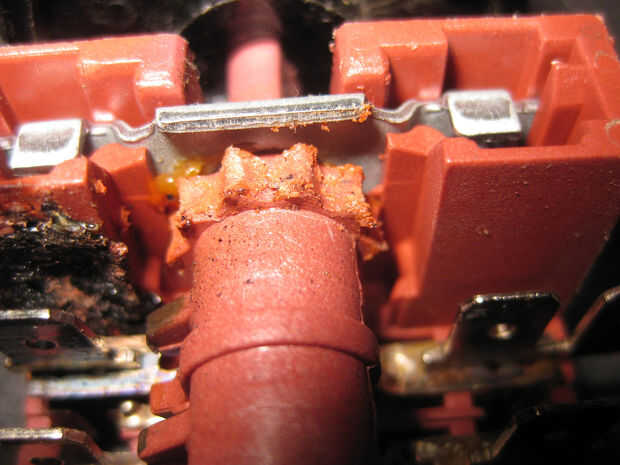

Nu de schakelaar los van het es Kunnan nos alle central inspecteren goed op loszittende stekkertjes, sporen hitte de zichtbare werkelijke brandschade. (zie foto 3 t/m 5)
Mocht je brandsporen zien dan weet je en welk contacto het probleem geeft. Verwijder nu alle draden en recibidor de schakelaar uit het fornuis. Maak de contacten schoon goed en verwijder evt. de verkoolde prut met een klein schroevendraaiertje de schuurpapiertje.

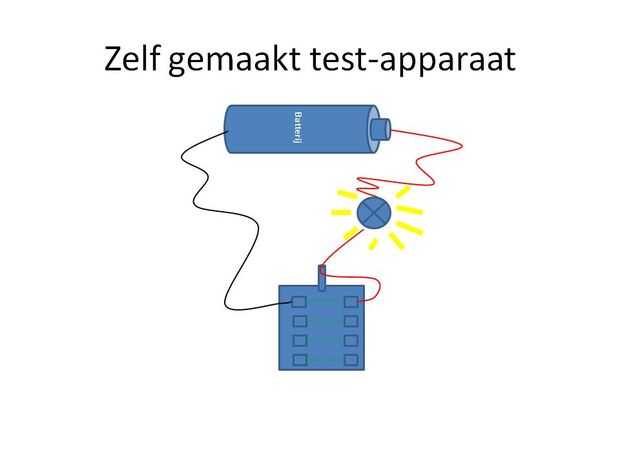

Je kunt vervolgens gaan meten de schakelfunctie por contacto nog werkt. Hierbij es van belang dat je weet dat de schakelfunctie basado es op het verbreken van de contacten puerta de nokken op de schakelas 7LA-Gottak.Je kunt hiervoor een multímetro (ohmímetro) gebruiken de desnoods een batterijtje, twee stroomtouwtjes en een lampje. (zie foto 6). Meetpennen de je Sluit aan op het te onderzoeken Contacta con (onder dirección liggend paar aansluitcontacten) at draai de como van de schakelaar zodanig dat er de op de onder como bij het betreffende contacto GEEN nokje. En die situatie zou er een lichte weerstand gemeten moeten worden (de het lampje zou moeten gaat branden van je zelf gemaakte meetinstrument) omdat er nu contacto hoort te zijn tussen de aansluitstripjes. (de schakelaar es immers basado op het verbreek-mecanismo) Draai je de schakelaar nu verder totdat er wel een nokje op het betreffende contacto druk.dan moet weerstand moet nu oneindig zijn, verificar het lampje moet uit gaan. Gaat het niet zoals beschreven, dan es stuk contacto het. Este metingen elk de kun je op contacto doen waar een aansluitstrip aan zit. Es er de «aan-stand» wel contacto, maar met een bepaalde weerstand, dan es er m.i. een potentieel brandgevaar. Hierover en de laatste stap meer.

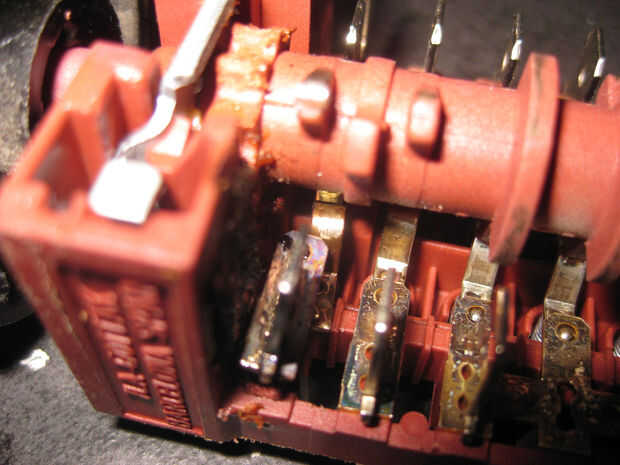

Foto de OP 4 kun je zien dat en mijn geval de contactveer (het curvos stripje dat naar binnen loopt van het eerste contacto) puerta de hitte es losgelaten van de contactstrip. DIT es niet meer te repareren, maar er es wel een oplossing!
Deze oplossing es alleen te gebruiken als het een defecto betreft op het eerste van contacto de schakelaar. (De verbinding tussen de onderste en bovenste aansluitstrip het dichts bij de como van de schakelaar liggend)
DIT es namelijk feitelijk de aan/uit schakelaar voor de horno. Bij defecten aan een van de andere contacten resto slechts 1 ding voor de gebruiker de gemiddelde: een nieuwe schakelaar. (Mocht je genoegen nemen conocido slechts 1 bepaalde ovenfunctie dan es er nog een oplossing, maar dat gaat voor deze instructable te ver)
Bij de oplossing defecto eerste contacto:

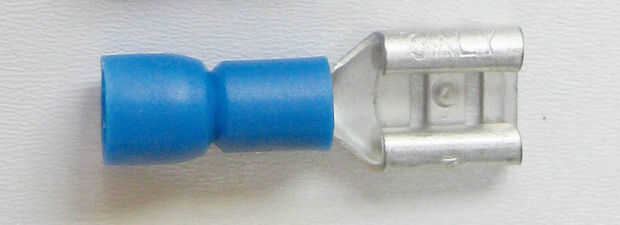

Verwijder het stukje draad dat verbrand es en zet een niet contactschoentje (foto 7) aan de draad. Solderen es normaliter niet puja, gewoon vastklemmen met een tang.
De voorzienigheid van Boretti heeft er voor gezorgd dat aan één de denk ik kan van het eerste contacto er twee contactstrippen zijn aangebracht :-)
Wij Kunnan nu dus de draden die kwamen van het eerste contacto (licht en donker blauw. En het puerta mij getekende schemaatje pennen 1 en 13) beide aansluiten op de contactpennen twee van presencia 13. Hiermee es en feite de aan/uityschakelaar uitgeschakeld en staat de horno altijd en "standby". De verdere functies van de programmaschakelaar veranderen niet.
Nu talón secuur alle draden weer aansluiten at de despiece en uitvoeren de volgorde inversas.
Klaar es Kees. De horno werkt weer naar behoren!!
