Paso 3: Medir y cortar
Abajo 3-1/2" X 2-15/16"
2-1/8"(ancho de arduino) 5/8" (parte 1) + 5/8"(parte 2) + 1/8 (por suerte) = 3-1/2"
2-11/16"(longitud de arduino) + 1/8" (la suerte que se agrega a la parte superior) + 1/8"(para lijar) = 2-15/16"
Top - 4-1/16" X 2-3/8"
2-11/16 (longitud de arduino) + 5/8 (final 1) + 5/8 (extremo 2) + 1/8 (por suerte) = 4-1/16"
2-1/8"(ancho de arduino) + 1/8" (la suerte que se agrega a la parte superior) + 1/8"(para lijar) = 2-3/8"

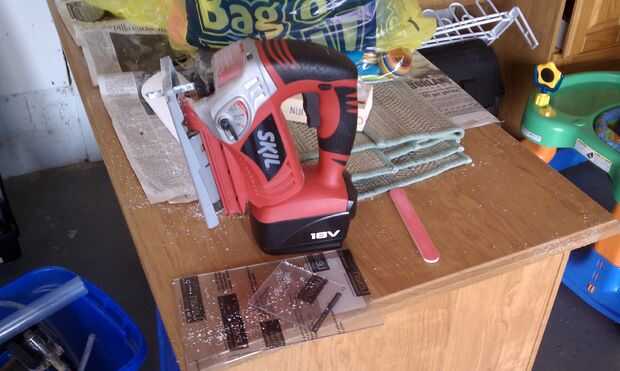

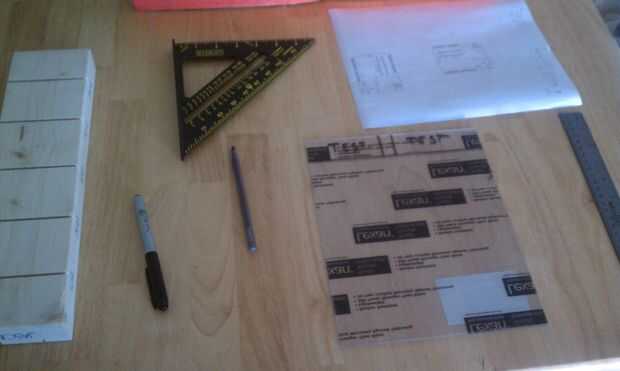

Probablemente has escuchado el dicho mida dos veces, corte una vez. Antes de coger la sierra caladora, cortar pedazos de papel del mismo tamaño como el Lexan debe y dóblelos en consecuencia. ¿Hacer el papel de piezas encajan entre sí lo que usted esperaba, cabe dentro de tu Arduino? (excepto el USB y conectores de alimentación) Si no, paso atrás y decidir qué medidas deben modificarse.
Tenga cuidado de no doblar los bordes mal de Lexan cortes, por lo que se recomienda el etiquetado de los bordes doblando.
Inevitablemente se terminan con algunos pedazos de desecho, Úsalos para las curvas de la prueba.
