Paso 2: Boss FS-6 clones: el Plan de
Aspectos básicos:
Necesita los conmutadores de pedal a ser DPDT (doble polo, doble tiro) y la palanca que SPST (on-off-on). Esto permite que el conmutador de pedal cambiar entre 'normalmente abierto' o 'normalmente cerrado'. Mi RC-3 Loop Station necesita 'normalmente cerrado', pero ya que estamos tratando de hacer un clon sólido, queremos ser capaces de cambiar como el FS-6.
El FS-6 utiliza interruptores de deslizamientos, que son elegantes, pero en definitiva muy difícil ejecutar ordenadamente en un taller casero, así que cambia para nosotros. Asegúrese de que comprar los tensores cortos por lo que no se encuentran en el camino cuando pisas el pedal.
También necesita el interruptor DPDT para ser momentánea, lo que significa que no cierre cuando lo pulsa. Se abre, envía la señal y luego vuelve a cerrar. Aquí no podemos coincidir con el FS-6. El jefe original puede conmutarse para enganche o sin enganche.
Nota final sobre los interruptores: te recomiendo el estilo de x-wing para soldar terminales del interruptor. Consigue muy apretado dentro del recinto, por lo que tendrá un perfil bajo.
A continuación, necesitamos a un 1\4 pulgadas estéreo, también llamado TRS (punta, anillo, manga) para poder conectar 2 switches. También puede utilizar este interruptor de pedal para un dispositivo que sólo tiene uno. En ese caso, sólo el interruptor conectado a la punta será activo.

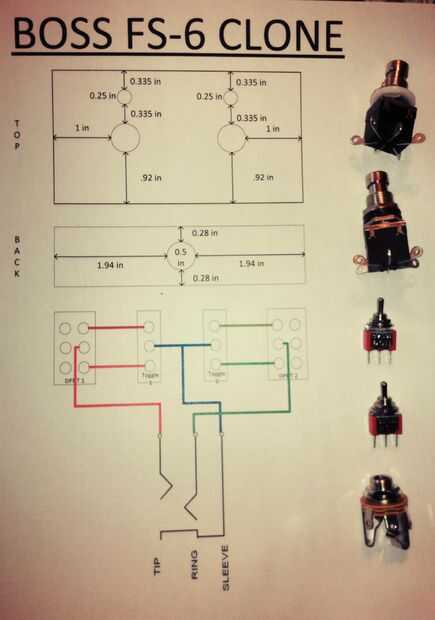

Por último, necesita su recinto. Si no puede descargar el esquema real de este sitio, debe ser capaz de copiar sobre las dimensiones y detalles a un papel milimetrado o utilizar Visio como yo lo hice. Me compre mi caja de MammothElectronics.com, donde usted puede pedirlos ya pintado. Impresionante.
