Bot con reloj y el tiempo de mundo DIY (Arduino + ESP8266) (2 / 3 paso)

Paso 2: cableado

Desde Arduino Mega es 5V y ESP8266 3, 3V no se puede (o al menos no se recomienda) Arduino y ESP8266 directamente. Debe usar convertidor de nivel de lógica (LLC) como es utilizado en este proyecto o algún otro método para bajar a voltager para ESP8266.


Cableado ESP8266 LLC

VCC -> LV

CH_PD -> LV

RST -> LV GND -> LV

Tx GND -> Tx

RX -> Rx

Conexión Arduino al LLC

5V -> HV

3.3 -> LV

GND -> GND HV

GND -> GND LV

TX -> Rx

RX -> Tx

Conexión Arduino al DS3231 RTC

5V -> 5V

GND -> GND

SCL -> SCL

SDA -> SDA

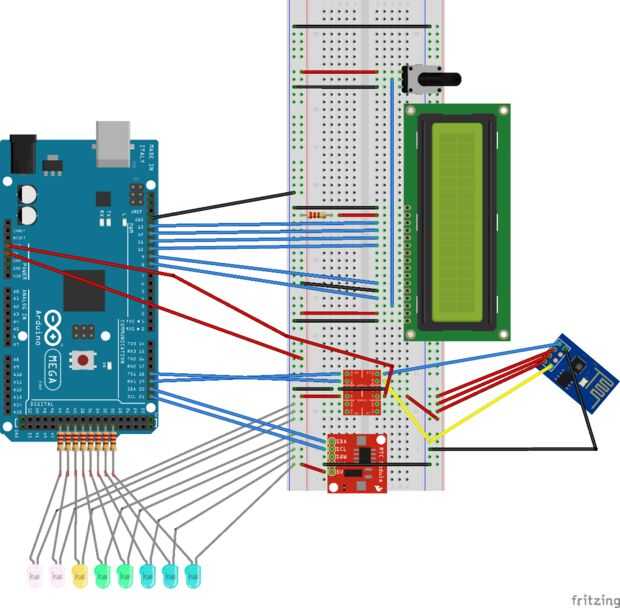

LCD tiene muchos pernos y tomaría mucho espacio a describir cómo conectar LCD con Arduino no se describirlo pero se puede hacer referencia a la imagen de arriba. Lo mismo va para los LEDs.
