Bot de garra de mando (10 / 16 paso)

Paso 10: Agregar energía

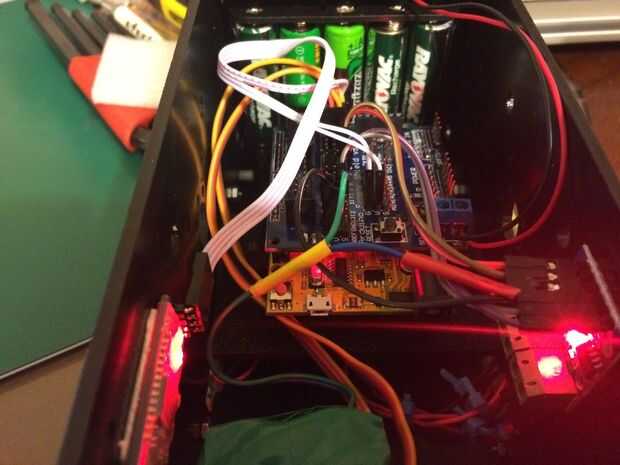

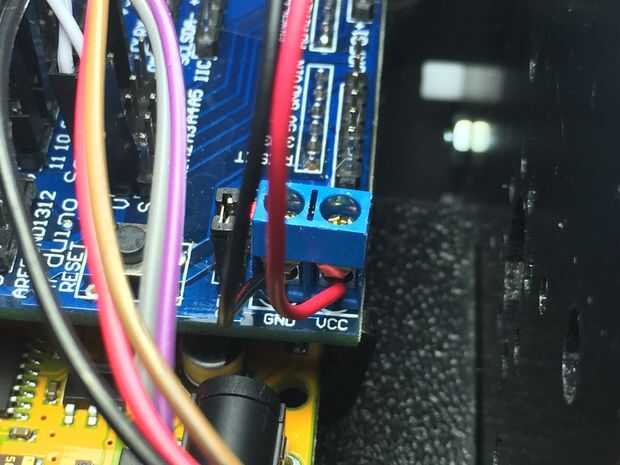

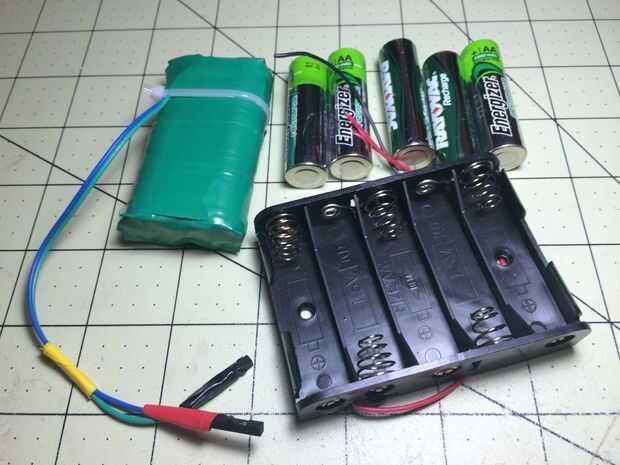

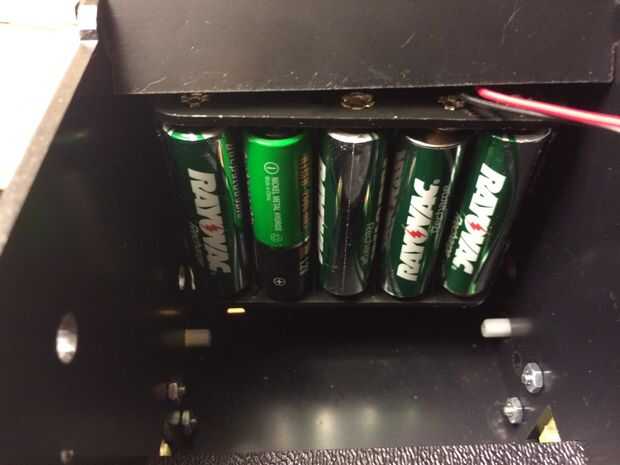

Conecte los cables de alimentación de los 5 'aa' (u otros pack de 6v) batería al borne de tornillo de alimentación del protector del sensor:

  • Rojo Vcc
  • Negro a GND

-A continuación Asegúrese de que el puente en el protector del sensor V5 está en el lugar de los pines de jumper.

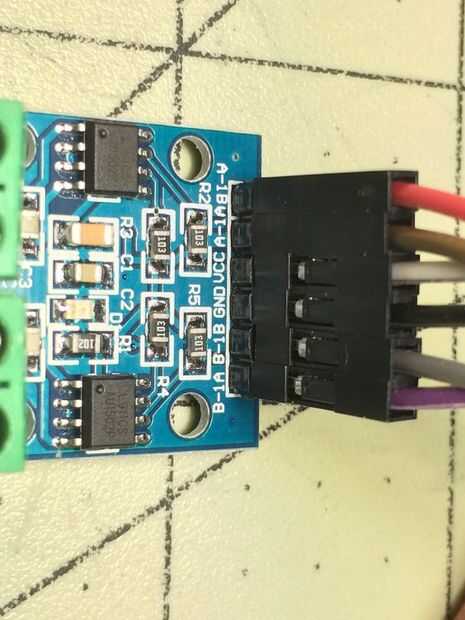

-Conectar el pin GND en el controlador L9110s a un pin de tierra en el protector del sensor.

-Conecte el cable positivo de la 7.2v batería o batería de otra elegidas para los motores para el pin de Vcc en el conductor del motor L9110S.

-Conecte el cable negativo (GND) de la batería motor un pin GND en el escudo del motor.
