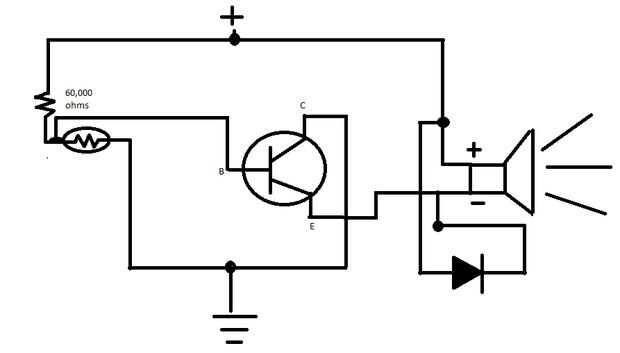

Paso 2: El esquema
en primer lugar, la LDR fue conectada a un resistor de 60000 ohmios conectado a positivo y el otro extremo de la LDR conectada a negativo.
segundo... la pierna de la LDR conectada a la resistencia se conecta a la base de la SCR.. (un medio)
en tercer lugar, la pata del colector del SCR (la pierna derecha del SCR con el circuito o en la parte curva mirando hacia usted) está conectada a la ground(negative).
en cuarto lugar, está conectado el emisor del SCR (la pierna izquierda con el circuito otra vez mirando hacia usted) hasta el final de la negatinve de lo LED y el zumbador...
por último, lo positivo de lo LED y el zumbador se conecta a positivo... (positivo del LED que tenga o no tenga una resistencia límite dependiendo de la batería...
Esto ayuda a coz de esperanza que todo va... el único problema ahora es cómo va a instalar en nuestro robot...
