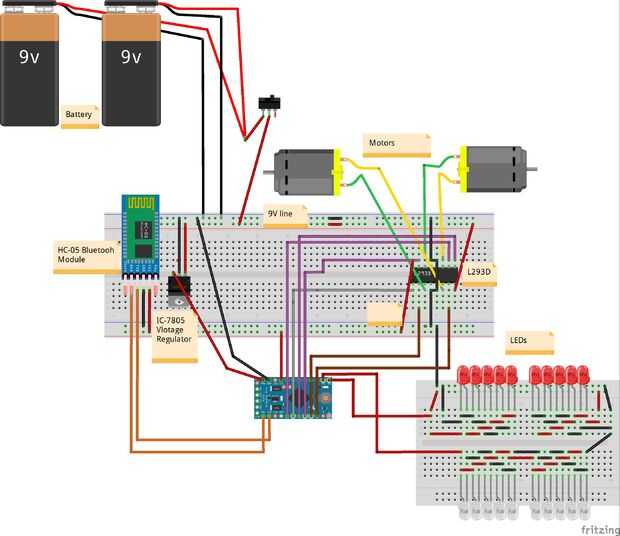

Paso 8: Cableado electrónico todas partes juntos (esquema)

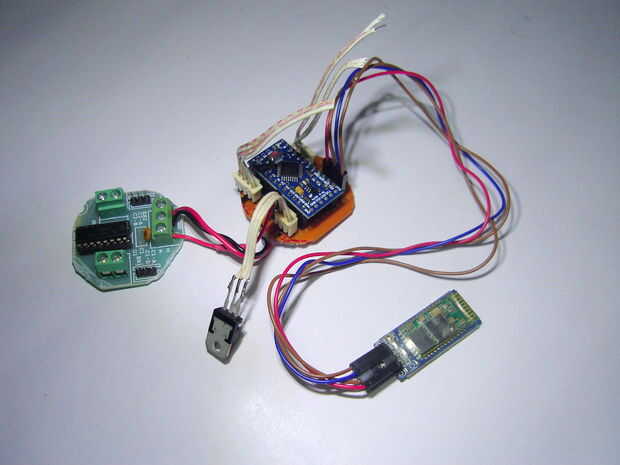

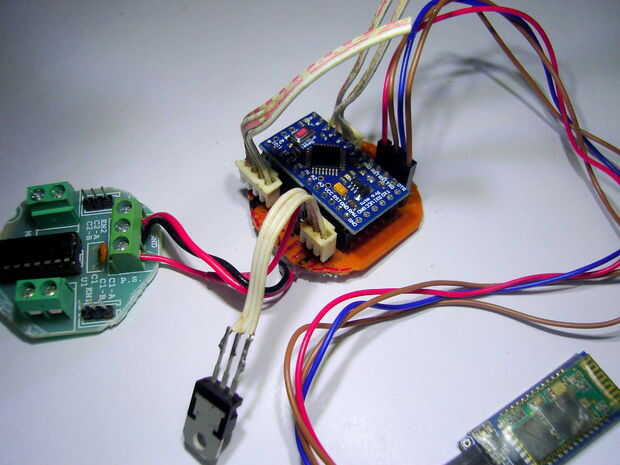

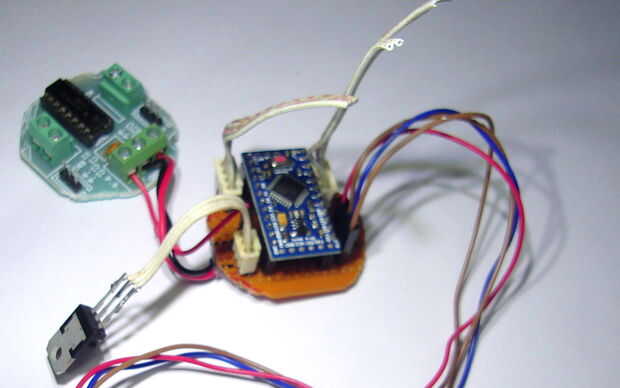

Inserte el arduino a la toma y conecte el bluetooth mudule, regulador lm7805 IC y controlador de motor l293d como se muestra en el diagrama del circuito. Ahora podemos ver que hay dos cables que salen de la tarjeta con 4 cables, estos van a conectarse con el escudo del motor y los LEDs. (los cables blanco me dio viejo reproductor de DVD).
Instrucciones de cableado-
Módulo de Bluetooth
-"TX del módulo Bluetooth" va a "RX del Arduino"
-"RX de módulo Bluetooth" va a "TXof Arduino"
-"VCC del módulo Bluetooth" va a "5v de Arduino"
-"Tierra de módulo Bluetooth" va a "GND de Arduino"
-Los pines clave & Estado de los módulos de BT están sin usar.
Controlador de motor
-"C1-A del regulador del motor va a"PIN 8 de Arduino"
-"C1-B del regulador del motor" va a "7 pines de Arduino"
-"C2-A del regulador del motor va a"PIN 6 de Arduino"
-"C2-B del regulador del motor" va a "PIN 5 de Arduino"
LED
-"Pierna positivo del LED rojo" va a "PIN 10 del Arduino"
-"Pierna positivo del LED rojo" va a "PIN 13 de Arduino"
Batería
-"El Terminal positivo de la batería" va a "+ v entrada de regulador lm7805 IC"
-"Terminal de batería negativo" va con "Conector de tierra del regulador lm7805 IC"
-"Pin de tierra del regulador lm7805 IC" va a "GND de Arduino"
-"+ v salida pin del IC de regulador lm7805" va a "Crudo de Arduino"
