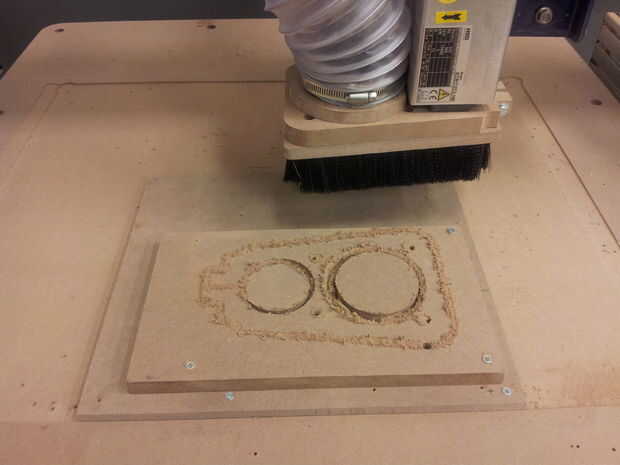

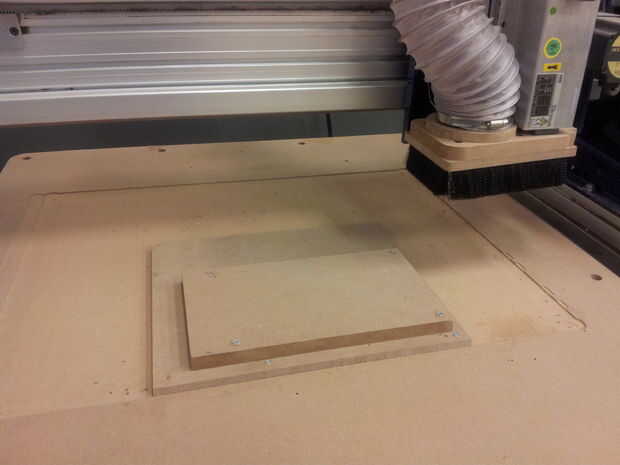

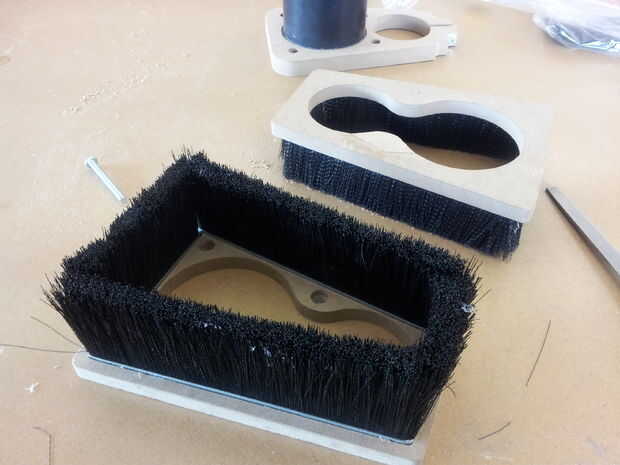

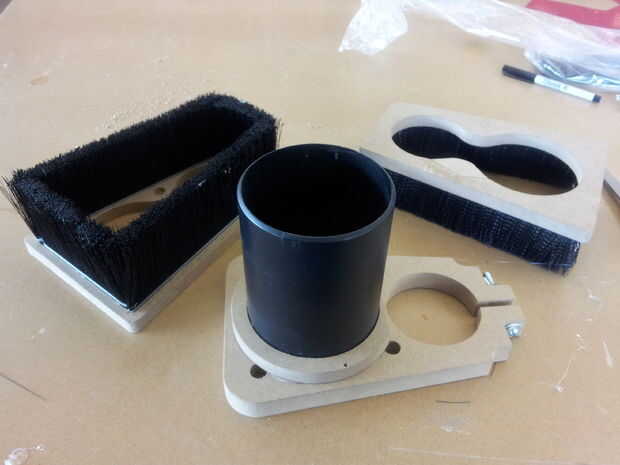

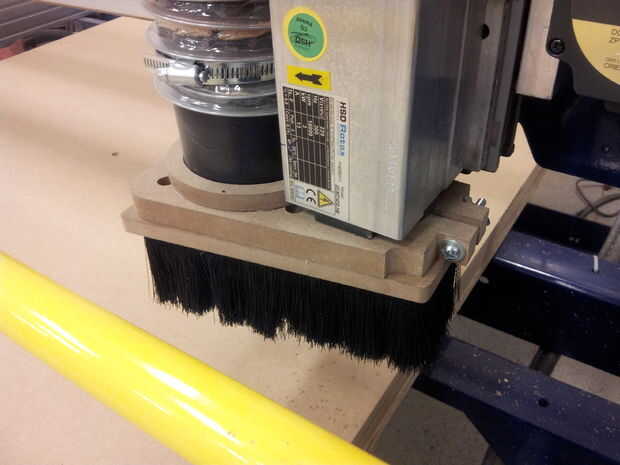

Bota de colección de polvo más estable para routers CNC

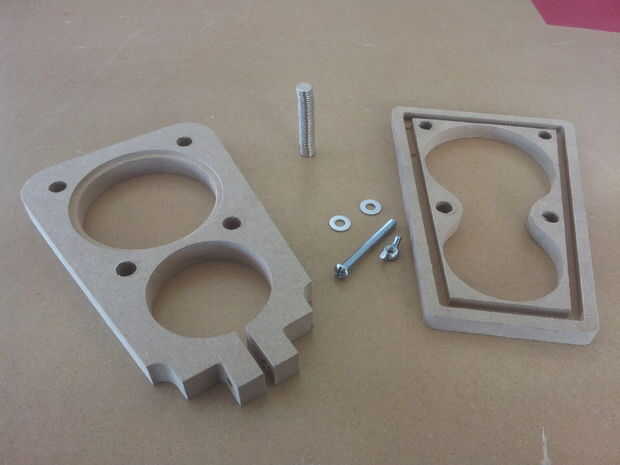

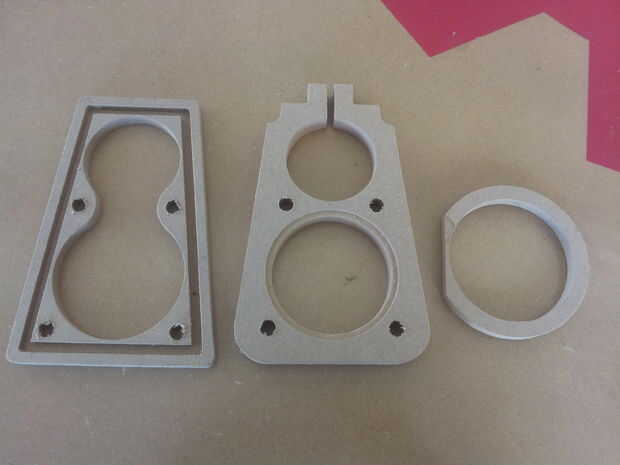

otro accesorio de arranque de polvo magnético.  Éste vive en TechShop Detroit.  .DXF funciona bien con los siguientes materiales y se incluye al final del instructable.

Materiales:
MDF DE 3/4 *
MDF DE 1/2 *

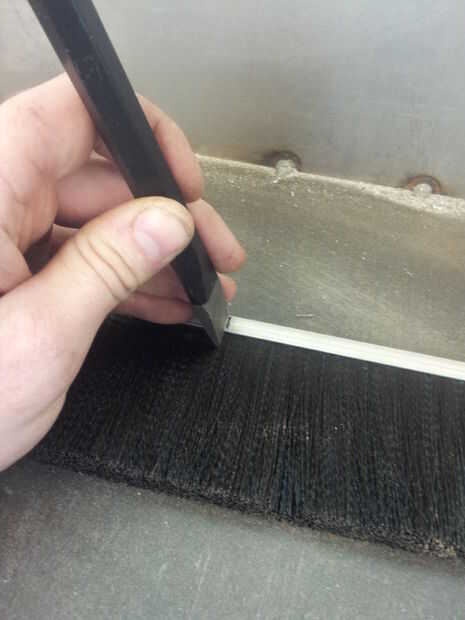

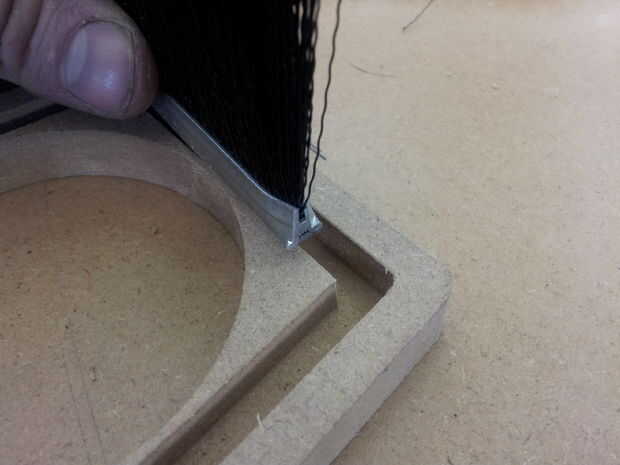

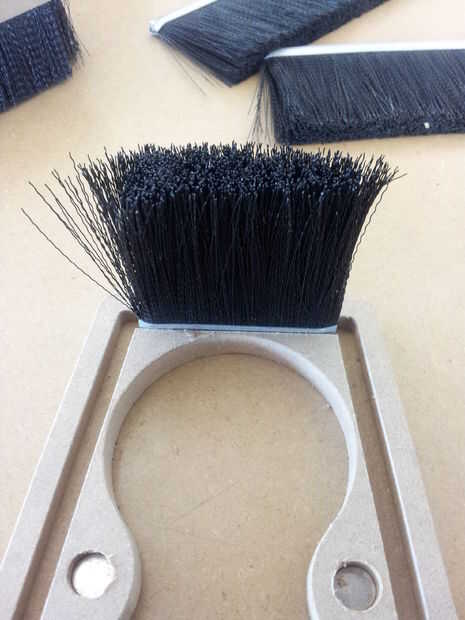

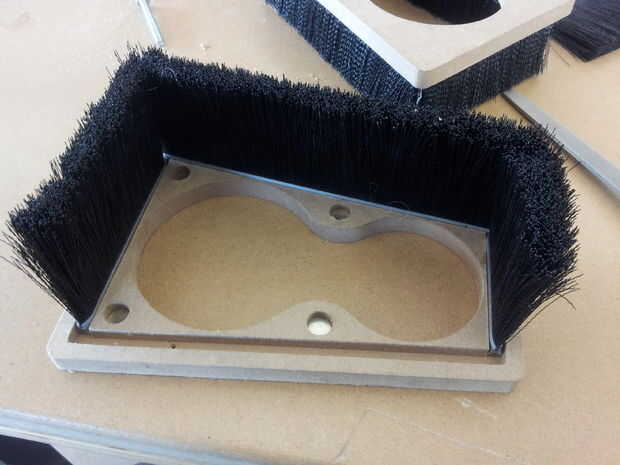

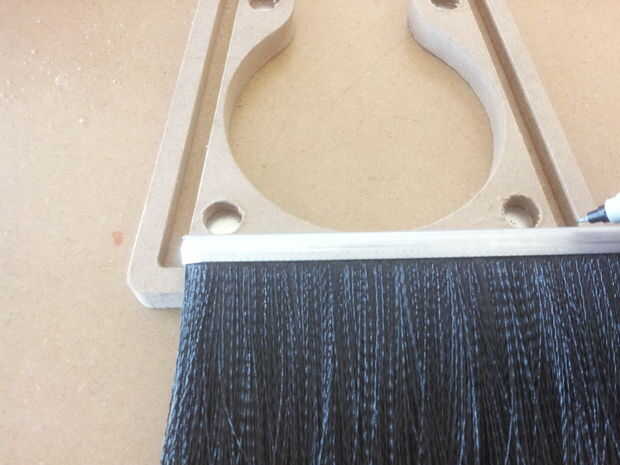

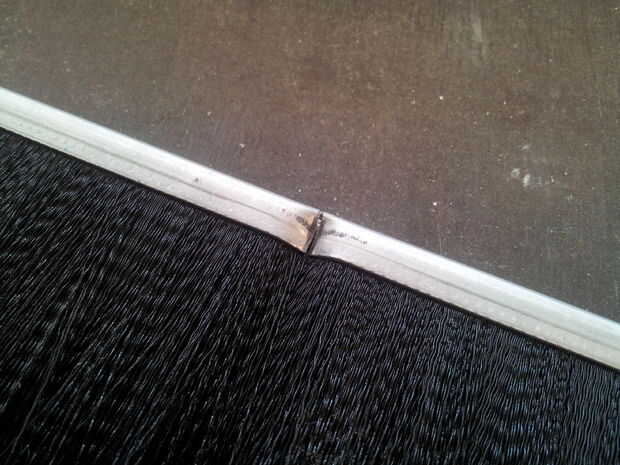

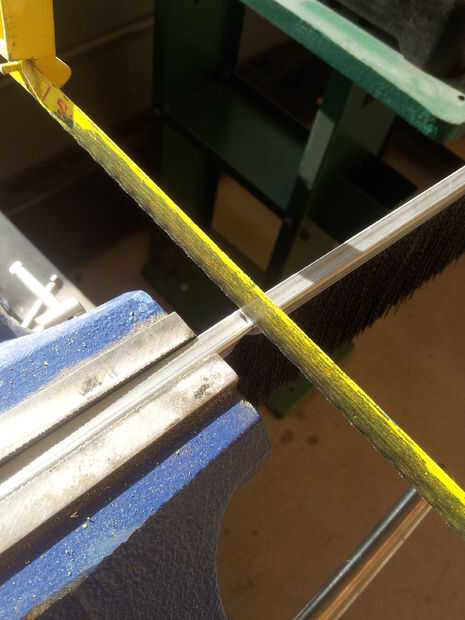

24" sello apretado tira cepillos McMaster artículo # 74405T14 de 3" de acero de respaldo (otros tamaños disponibles en la misma sección)

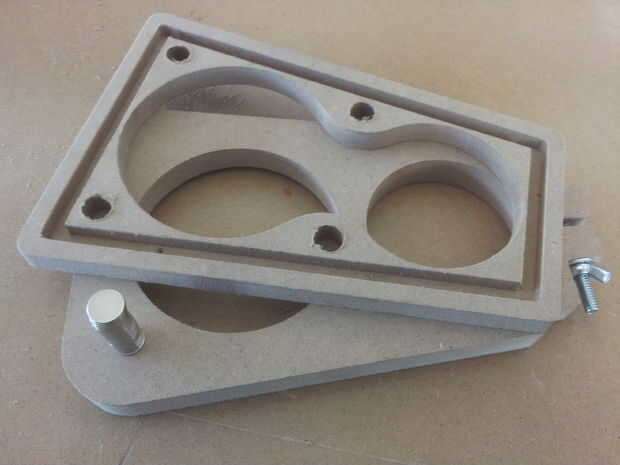

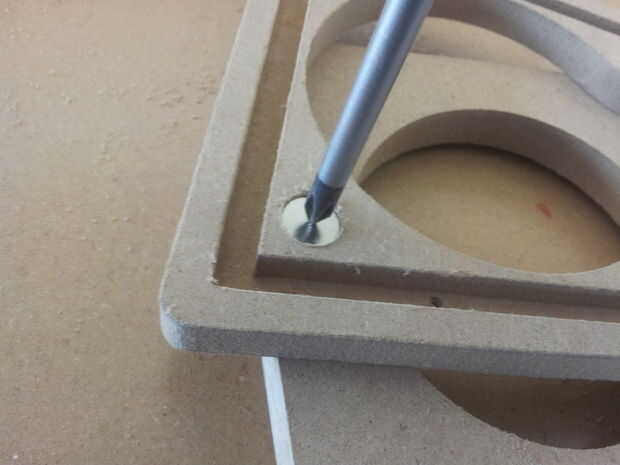

1/2" los imanes de neodimio (disponible en amazon o ebay) *
1/4 - 20 hardware

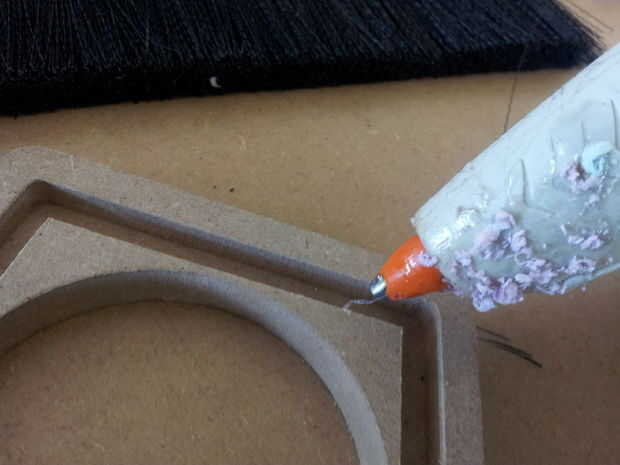

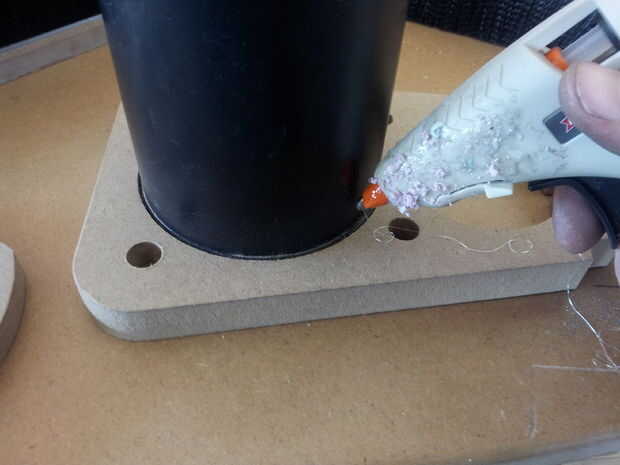

pegamento caliente

* sustituir con lo que tienes alrededor de la tienda.  Realizar ajustes en DXF según sea necesario.

Etiquetas: CNC, TechShop, Polvo, ShopBot, Arranque
