Botella de píldora de IoT (5 / 10 paso)

Paso 5: Diseñar el circuito

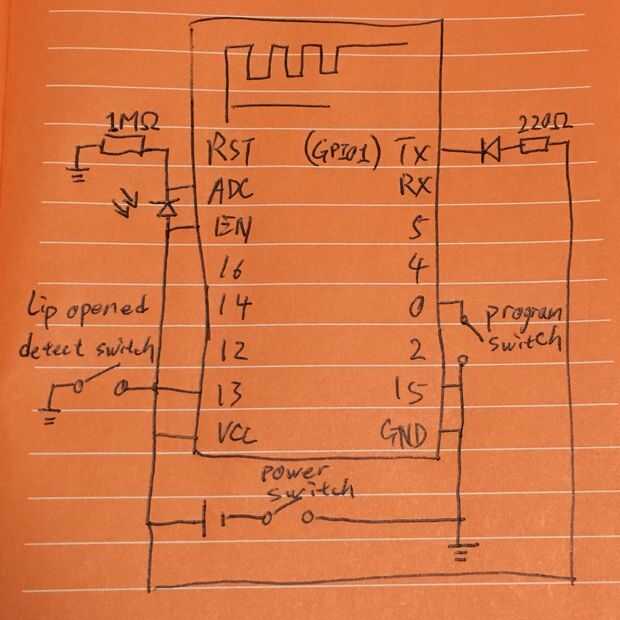

Aquí está el resumen del circuito:

ESP8266

Pin de ADC -> 1,0 M Ohm resistor -> GND (desplegable)

-> IR sensor -> Vcc

Pin EN -> Vcc

Pin GPIO 13 -> detector de tapa abierta (botón)

Pin VCC -> Vcc

Pin TX (GPIO 1) -> IR emisor -> 220 Ohm resistor -> Vcc

GPIO 0 pin -> interruptor de programa -> GND

GPIO 15 pin -> GND

Pin GND -> GND

Batería lipo

ve- > Vcc

-ve -> interruptor -> GND
