Botella de píldora de IoT (7 / 10 paso)

Paso 7: montaje

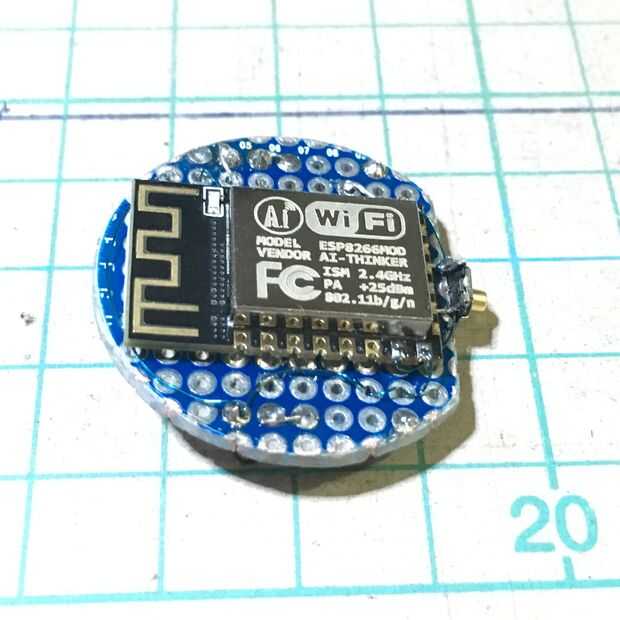

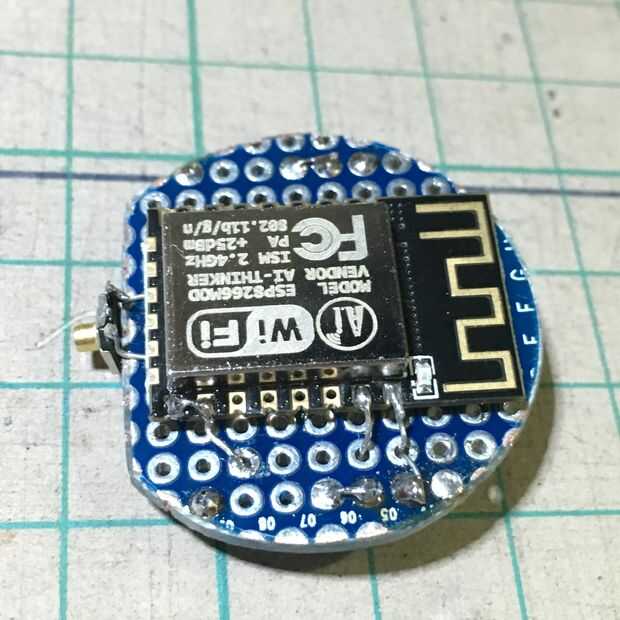

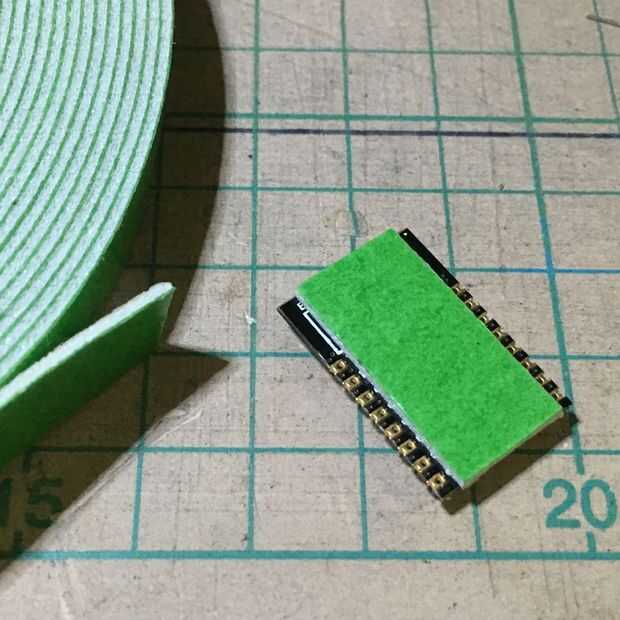

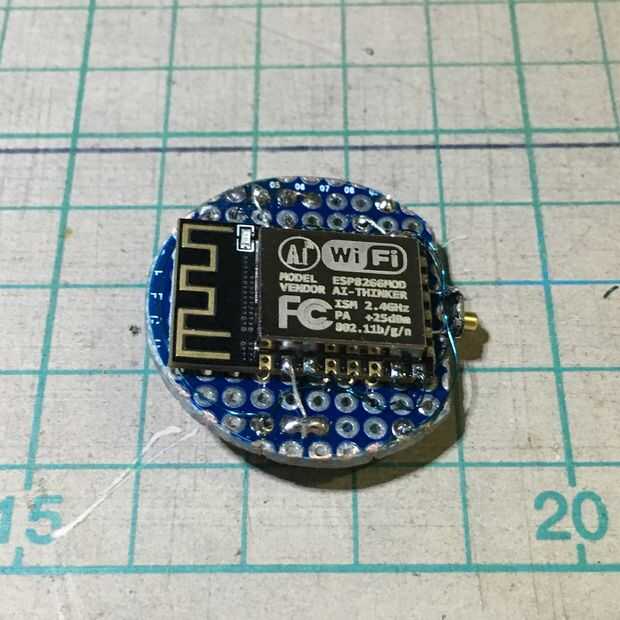

Utilice una esponja cinta de doble cara aislar entre ESP y PC. Luego soldar todos los componentes según el circuito diseñado.

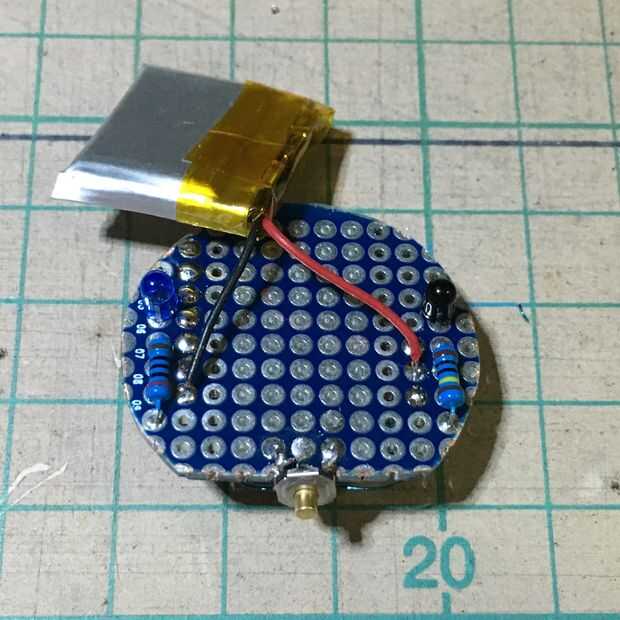

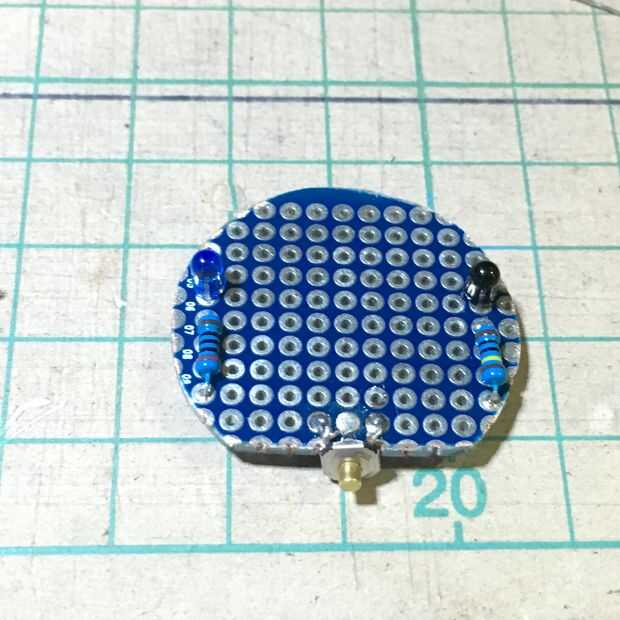

Emisor de infrarrojos y receptor cara inferior y la Lipo también ponen en la parte inferior y ayudan a separar el emisor de infrarrojos y receptor.

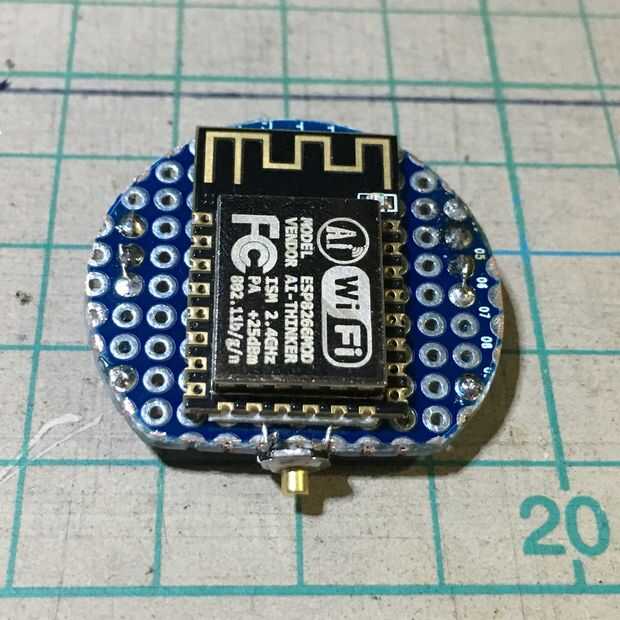

Del zócalo de pines 4 pines conectar a Vcc, GND, Tx y Rx. Esto puede ayudar a reprogramar la Junta ESP. Los pines Vcc y GND también pueden ayudarle a conectar cargador Lipo externa para cargar la batería Lipo.
