Botellas de leche direccionable (iluminación LED + Arduino) (9 / 12 paso)

Paso 9: Regulación de voltaje

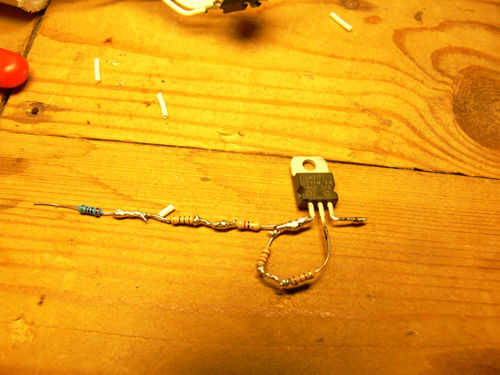

Desde las luces de una fuente de 12v, se necesita un regulador de voltaje caída a 5v de arduino. Introduzca el LM317T, que da una tensión de salida dependiendo de las resistencias que con aumentar. La diferencia entre la entrada y la salida se desprende como calor, así que a veces estas necesidad de ICs un disipador térmico.

Aquí está un tutorial sobre el LM317:
http://www.Sash.bgplus.com/lm_317/tutorial-Full.html

y aquí es una práctica calculadora:
http://www.Electronics-Lab.com/articles/LM317/

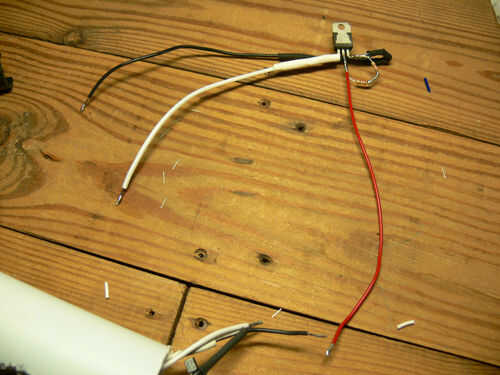

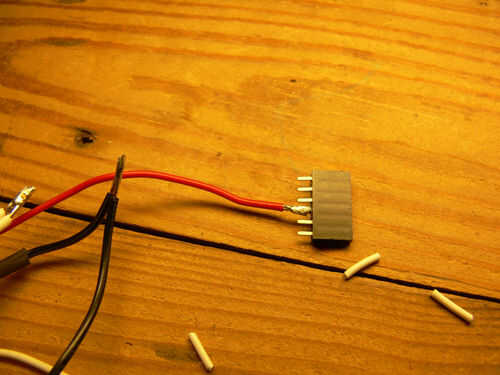

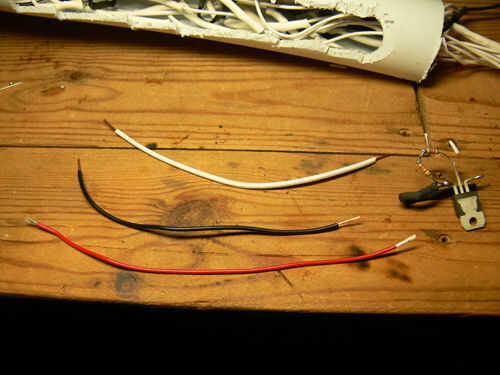

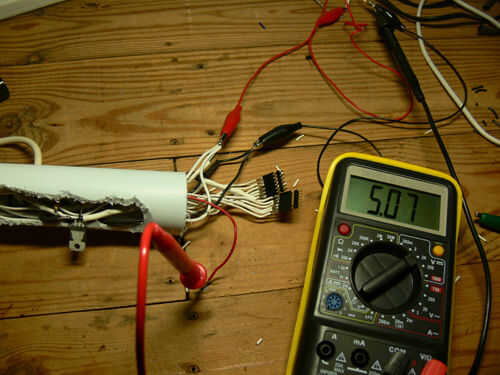

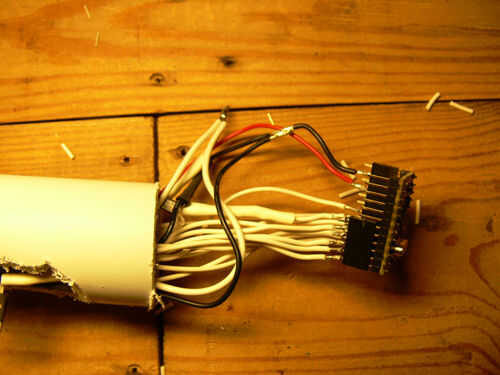

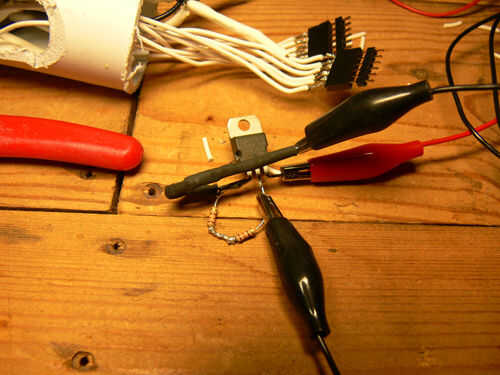

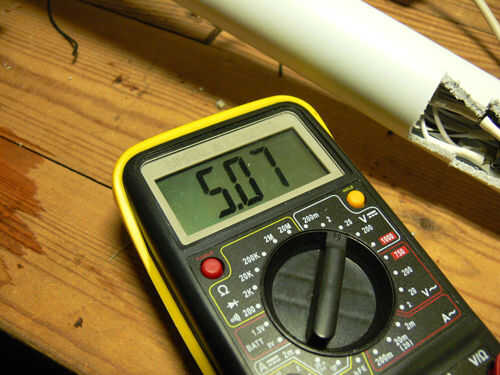

Una vez que he encontrado los valores correctos para conseguirlo ceñir hacia fuera de 5v de Arduino, que la soldadura, termoencogibles y pruebo. 5.07v que sale, no está mal. Ahora sé que funciona, yo puedo soldar en el paquete principal de cableado, toma 12v, va a la tierra, y tener una tercera salida irá a arduino. Empiezo otro zócalo de la cabecera, poner la línea de 5v en él correspondiente al pin de 5v de arduino. También conecto tierra de arduino en el mismo socket también.

Casi tiempo para probarlo.
