Paso 11: Cableado y caja de distribución

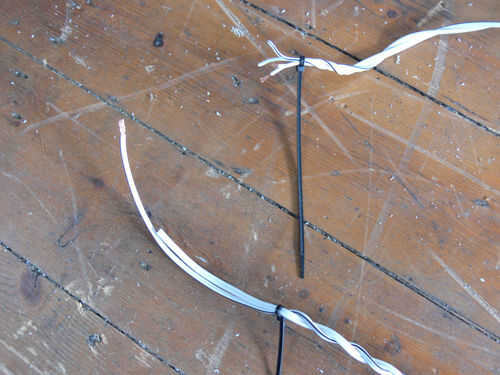

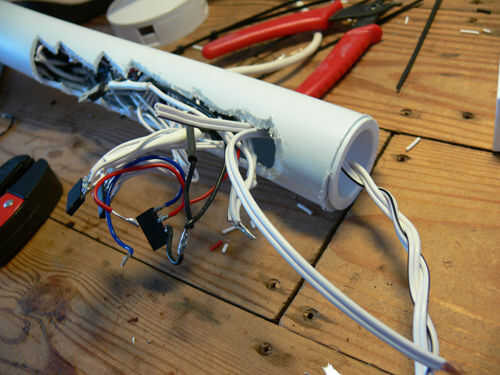

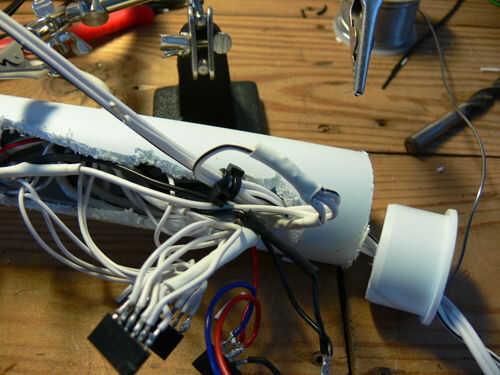

Ya que no tengo ningún cable de cuatro base, tuerza dos longitudes largas de cable de altavoz. No perfecto, pero no está mal. Fácilmente puede hacerlo como se muestra en las fotos a continuación por zip, atar los extremos de dos longitudes de cable, poniendo un extremo debajo de algo pesado para sostenerlo, luego trenzar los cables usted mismo.

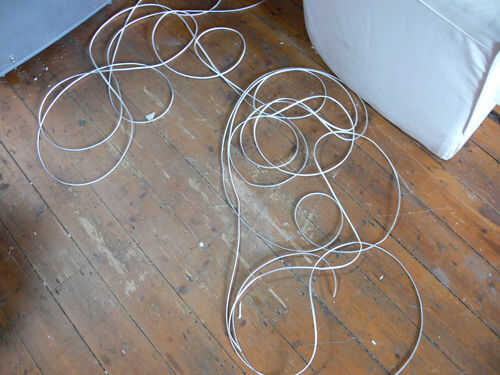

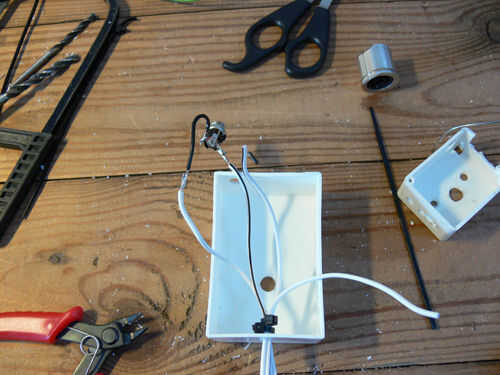

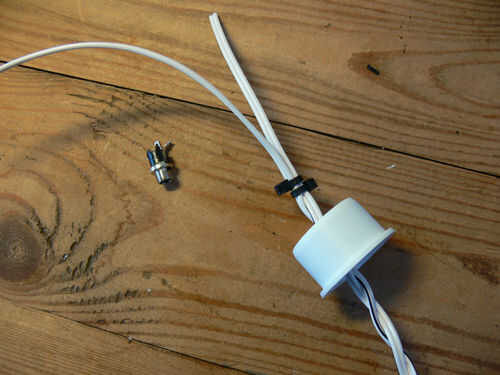

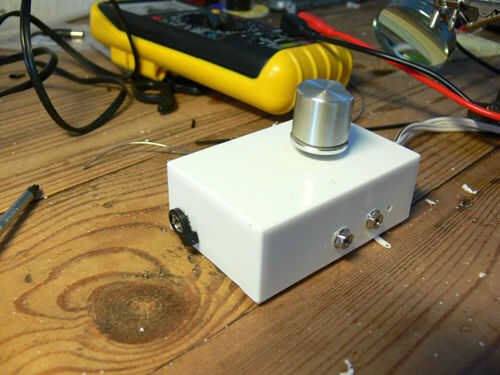

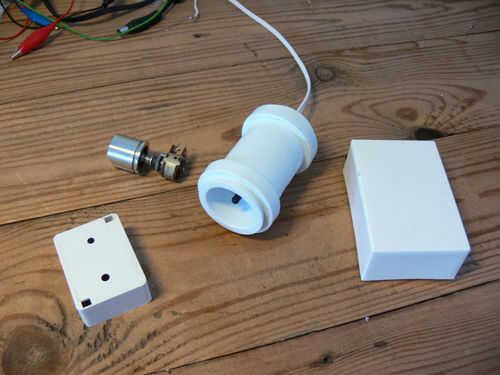

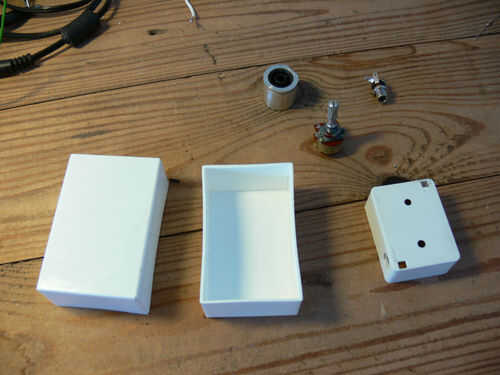

Que va haciendo el control de caja de una caja de tarjetas moo plástico blanco vacío que he tenido durante bastante tiempo. Algunos de los componentes, tales como la toma de corriente, también son reciclados de anteriores proyectos. Una tapa y algunos lazos zip servirá de alivio de tensión al final del cable de luz.

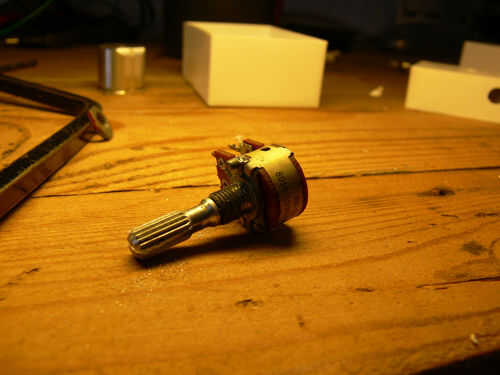

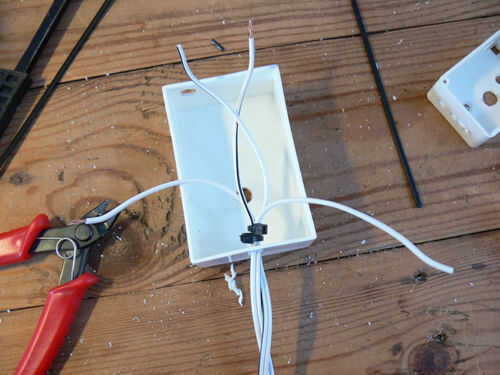

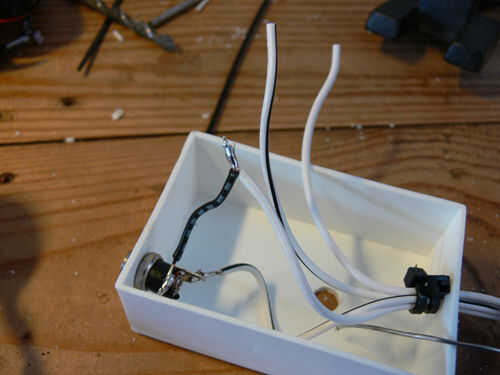

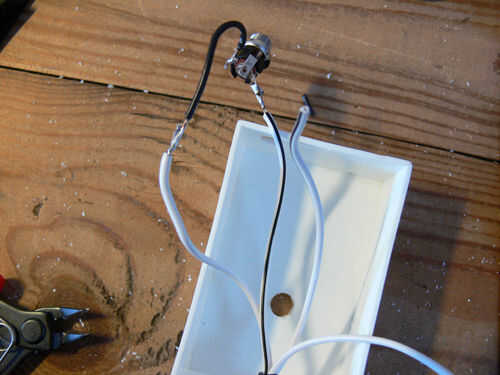

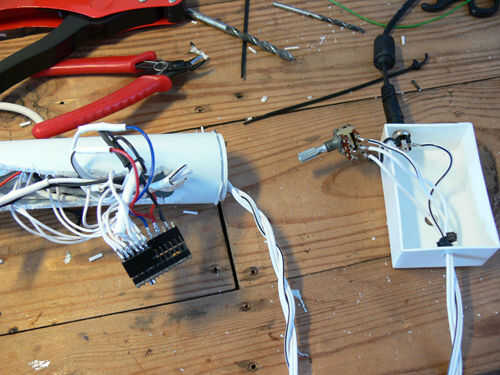

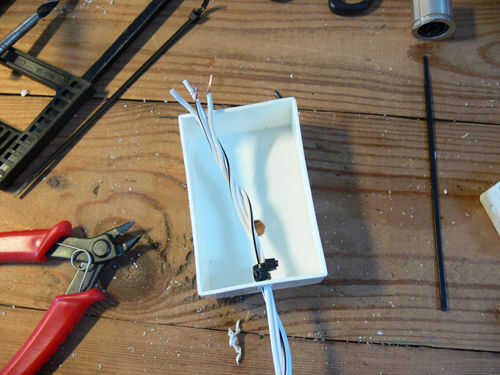

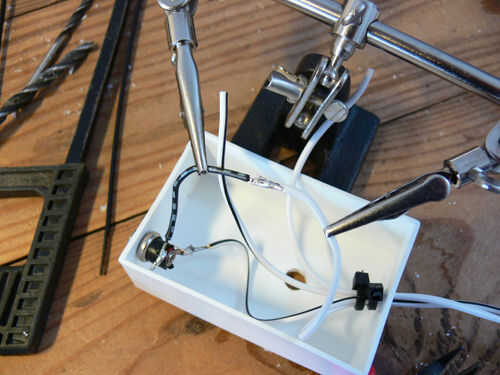

Comenzar marcando la caja de la olla, luego establecer a conexión de los cables hasta el final claro. Pelando un par pero no la otra cuando están entrelazados, es fácil identificarlos. Uno de los pelados irá a tierra sobre el potenciómetro en la caja del interruptor, uno irá a + 12v en la toma de corriente. Los otros dos se señalización cables conectados a los otros pernos en el bote.

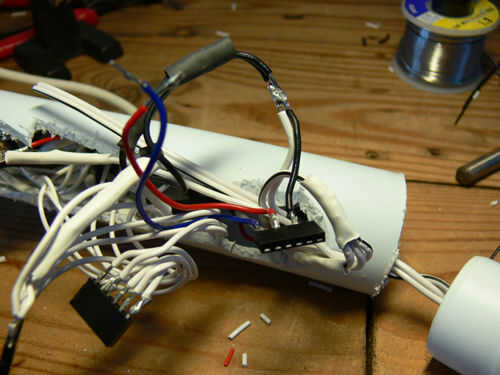

En el otro extremo, uno de ellos irá a la clavija analógica que el código dice el arduino para tomar una lectura y uno a + 5v. De nuevo, todo heatshrinked cuando en el lugar.

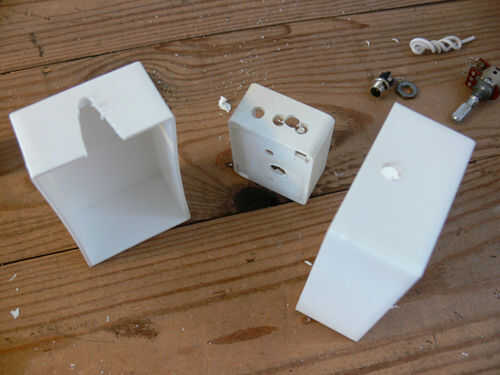

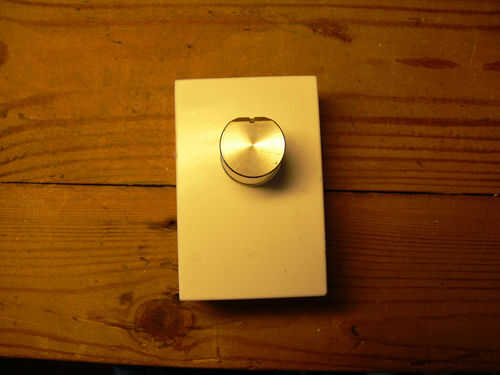

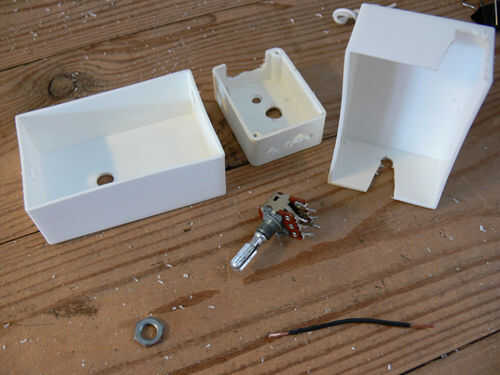

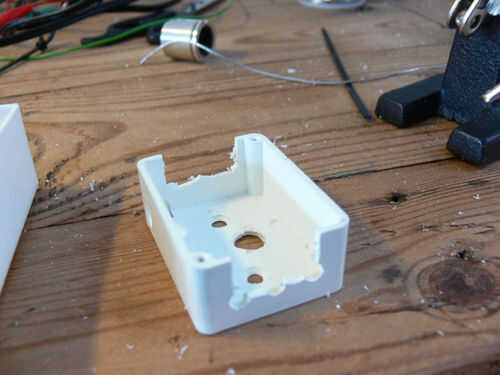

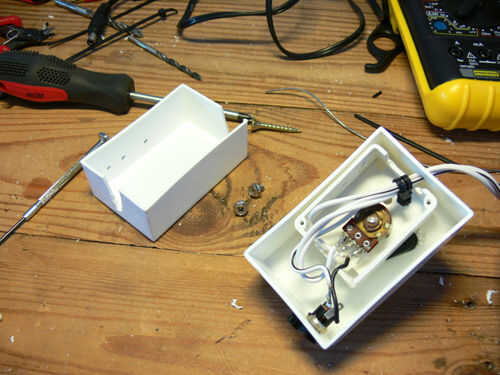

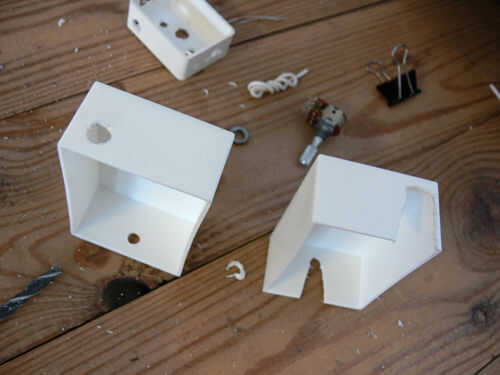

Las fotos deben mostrar mejor cómo hice mi caja que casi fue desastrosamente mal. Traté de pegar primero, el plástico parece ser insensible a superglue... al final, ordenan utilizando un par de almohadillas de goma dentro de la caja y poner un par de PC caso tornillos aunque todas las capas de la caja para mantenerlos juntos y mantener el bote en su lugar. La toma de corriente también requiere una atadura ya que no tengo ningún tuercas para ajustar el hilo de rosca en él.
