Paso 7: Circuito de Transistor
La primera vez que separa los cables de las luces, etiqueta cada cable con un número, sabiendo que volvería a ellos con un Arduino en algún momento.
Desde que estoy usando transistores NPN, que van en el extremo de tierra del circuito, que necesitaré separar todos los cables y empezar a empalmar el + 12v unos juntos. Utilizando el cable de altavoz, me pegué a la Convención que el lado negro de rayas de cada par sería directo, mientras que llano le tierra. Hacer y se adhiera a los convenios como este es importante para no perderse más tarde.

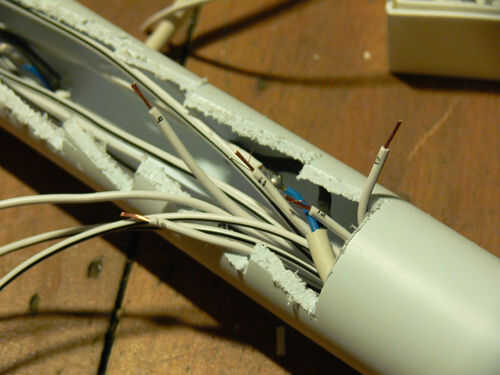

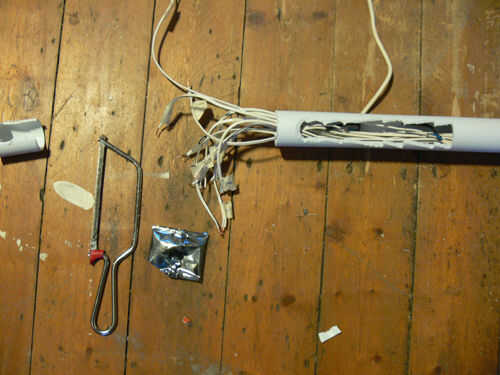

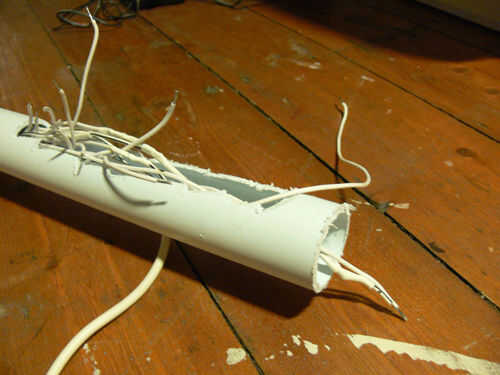

Después de separar todos los cables fuera, yo trabaje con ella un agujero irregular en la parte superior de la tubería para cableado. Era mi intención para sellar copia de seguridad con cinta adhesiva blanca, con el cableado y arduino dentro, pero esto fue un poco mal como veremos más adelante.
Lo primero fue poner a prueba mi circuito. El transistor tiene tres pines: una base, colector y voltaje hacia fuera. Base es el Arduino le hablará a través de un resistor de 1K, colector tendrá corriente de la conexión a tierra y voltaje de salida va a la tierra. La prueba funciona. Más información sobre el uso de transistores con Arduinos aquí:
http://ITP.nyu.edu/physcomp/tutorials/HighCurrentLoads
(Tenga en cuenta la resistencia de 1K entre el Arduino y el pin de la base allí)
Aquí está una cartilla sobre transistores demasiado:
http://www.mayothi.com/Transistors.html
Así que, básicamente:

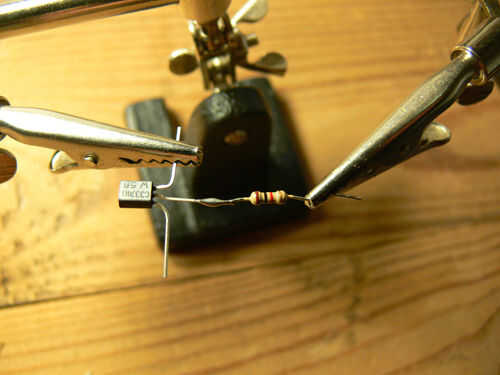

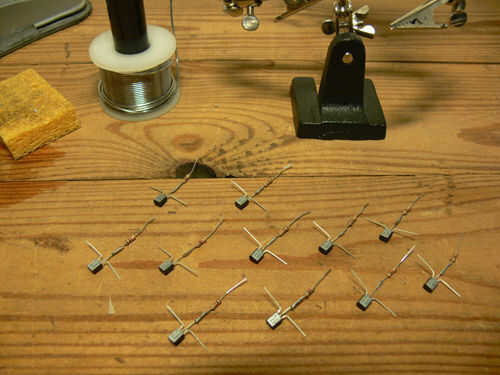

- Resistencias a los pernos de base del transistor de la soldadura
- Conexión a tierra independiente para cada luz y el número para que los pueda mantener en un orden comprensible.

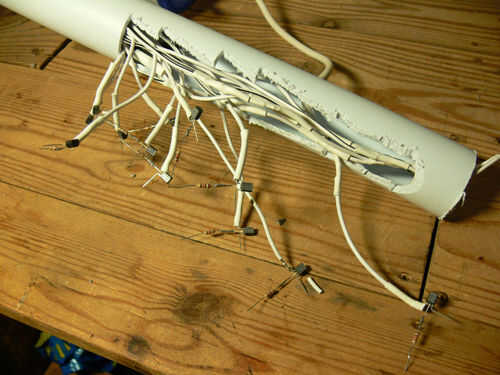

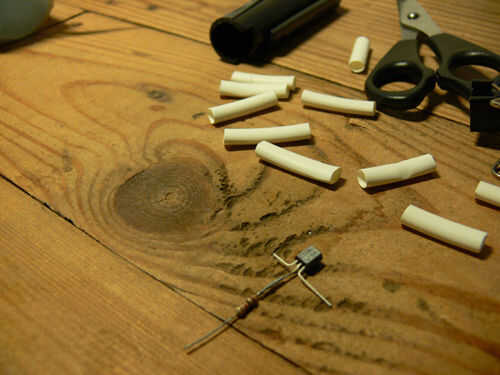

- Empalme de conexiones vivas para el heatshrinking juntos, luces sobre los empalmes cuando termine (esto es realmente importante, como los cables serán embalados hacia el tubo sería demasiado probable que corta la luz cuando si ellos no estaban correctamente aislados). Construir los empalmes hasta una conexión única para los + 12v.
- El colector de cada transistor para la conexión a tierra de cada luz, heatshrinking de la soldadura es demasiado.
- Corta trozos de alambre para usar para todos los emisores de los transistores empalmar, edificio abajo a una toma de tierra única.
A continuación, va estar conectadas al comunicarse.
