Paso 8: Cables de comunicación

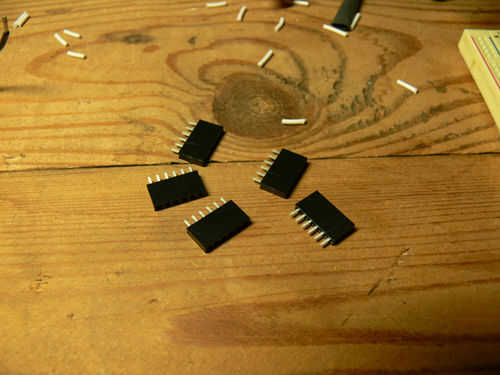

Una vez que los cables estén en su lugar, soldarlos a tomas pin para caber las cabeceras pin Arduino Mini. He utilizado pernos 4-13 y pernos AD0 (14) y AD1 (15) como los pernos de la 12 salida para cambiar los transistores. Usted puede encontrar el pinout para el Arduino Mini aquí:
http://www.Arduino.CC/en/Main/ArduinoBoardMini

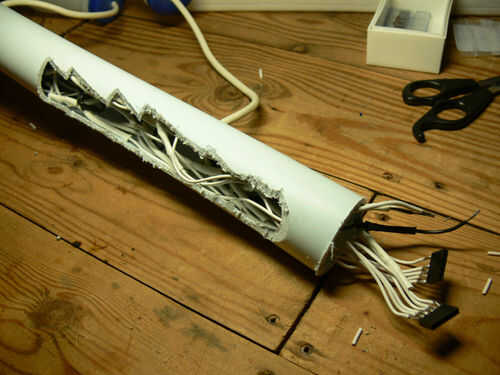

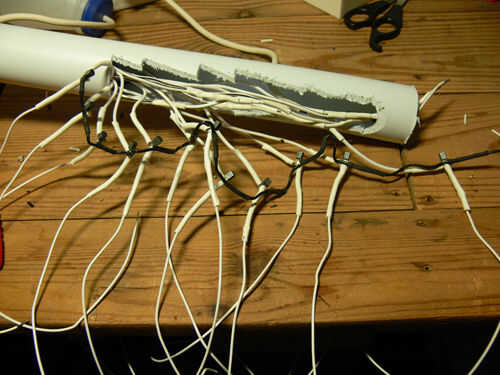

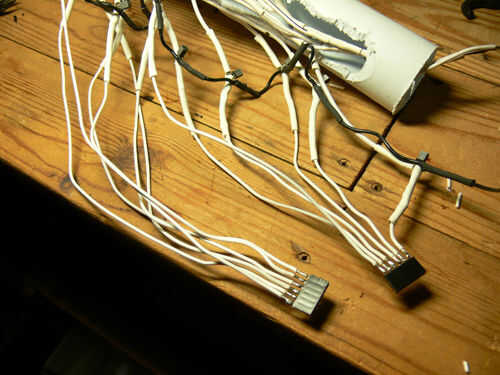

Si soldar los cables de comunicaciones a las tomas de pin en el orden correcto, deben conectar directamente en el arduino y funcionan según lo previsto... mina hizo. Ufff. Con las tomas terminadas, les pase a través del extremo de la tubería por ahora, junto con las conexiones vivas y tierra que empalmado antes.

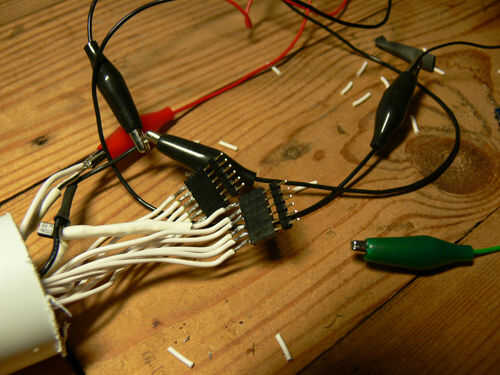

Si usted tiene cualquier encabezado de repuesto pin alrededor, hacen más fácil a usar pinzas para poner a prueba todo lo sigue trabajando. Puede Dile el arduino para establecer un solo perno alto todo el tiempo, luego use un plomo de él tocar el pin de cada luz a su vez.
