Paso 5: Jugo fuente de alimentación!

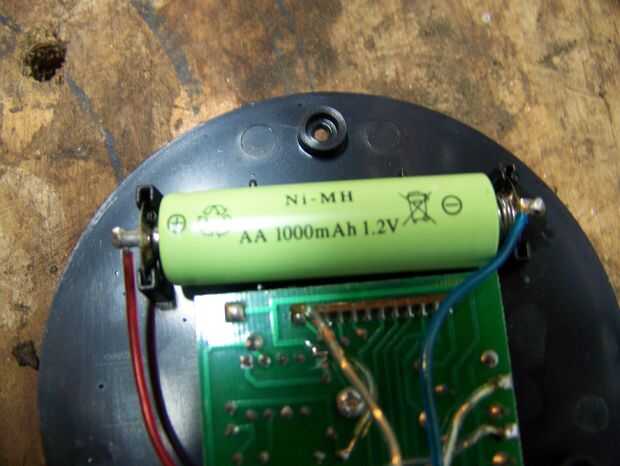

El panel solar de la prueba reveló que estaba produciendo unos 1,4 voltios en alrededor de 100ma, que debe ser apenas lo suficiente como para cargar el suministrado 1.2v baterías 1000ma. Lo que descubrí fue que la batería era un trapo fuera de la caja, e incluso poner una batería funcional en su lugar dio lugar a una hora 's valor de potencia y dos a tres horas de constante disminución de brillo.
Obviamente esto sería no.
Mi solución fue todo de la tripa, un panel solar nuevo y mejor y la cambie el solo 1.2v 1000ma batería con un par de baterías por cable paralelo que funcionarían como un solo 1.2v batería de 5000ma. Esto es claramente excesiva, pero bueno, sin duda mantendrá su brillo durante un buen rato como este!

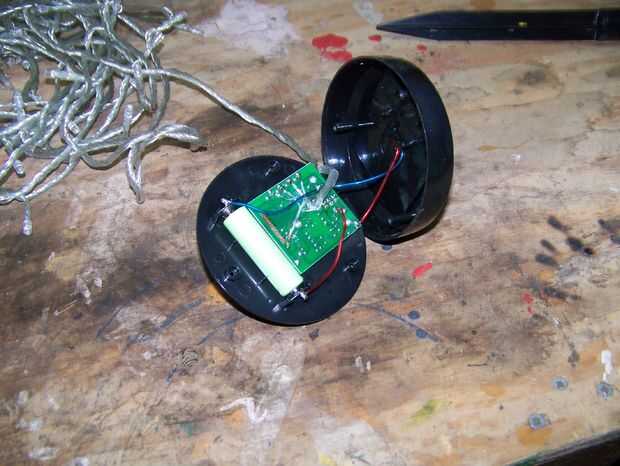

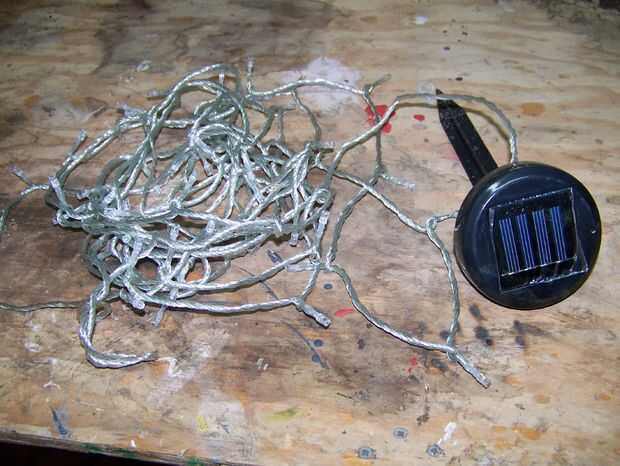

Primero debe desmontar el panel solar y el conductor. Realmente, la única parte que estamos manteniendo aquí es la placa de circuito.

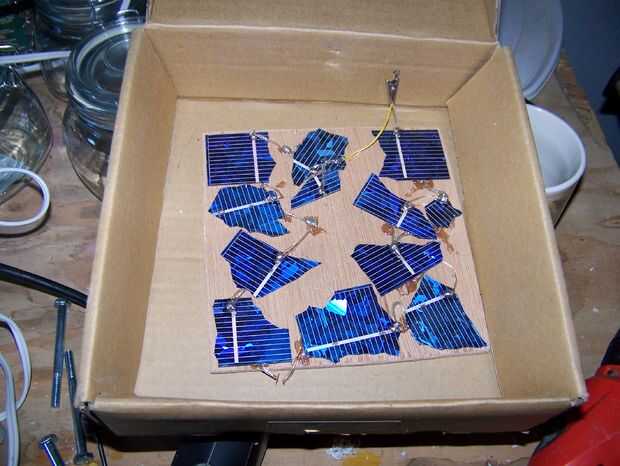

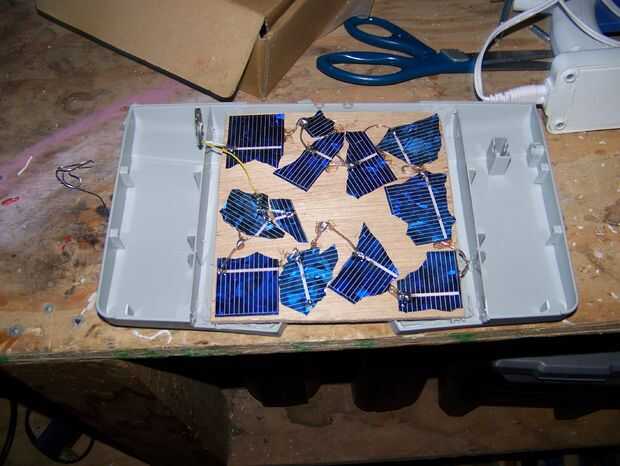

Siguiente para arriba, encontrar o construir un mejor panel solar que puede cargar su batería nueva y mejorada. Ya hay instructables detallando tanto cómo construir un panel solar de rota los paneles solares, así como gran parte de la energía le tendrá que cargar con el sol, así no duplicarlas aquí. La regla general determinar cuánto jugo tendrá que coincidir con de un poco mayor que la tensión de la batería y unos 10-15% del máximo amperaje de la batería. Sé que no es una explicación super técnica o preciso, pero no viviendo por esas pautas he nunca puse una batería en fuego ni nada. El panel solar que hice pone hacia fuera sobre 2v a 600ma en plena luz del sol, más que suficiente para cargar las baterías que utiliza.

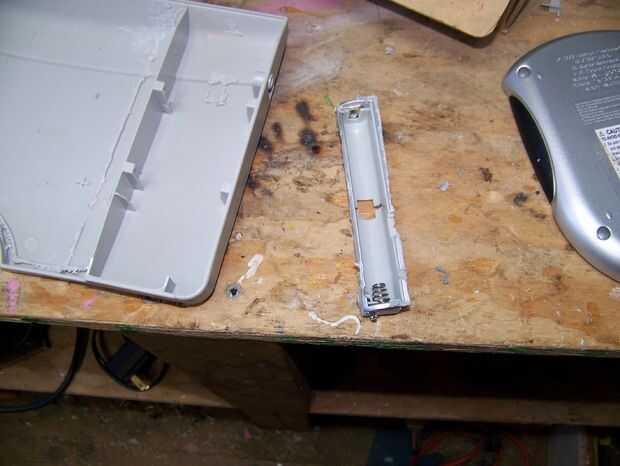

Hablando de baterías, usa dos pilas AA de NiMH para este proyecto, cableados en paralelo. Es decir positivo con positivo y negativo a negativo, en lugar de en serie (positiva a negativo) como usted ver en la mayoría de la electrónica. La diferencia es que cuando usted con alambre en serie añades voltajes de las pilas, pero cuando usted con alambre paralelamente agregar su amperaje. Desde que supe que el circuito fue diseñado para operar a 1.2v, pensé yo mantener y a aumentar la cantidad de energía disponible que por 5 veces!

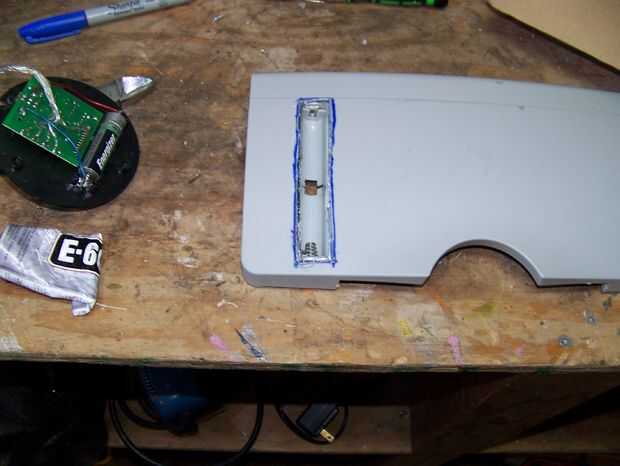

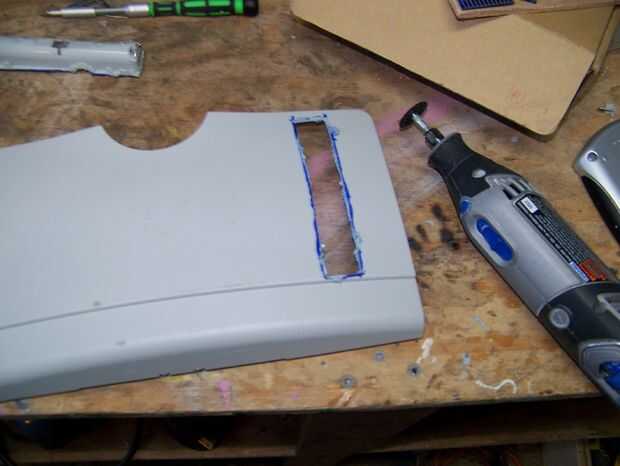

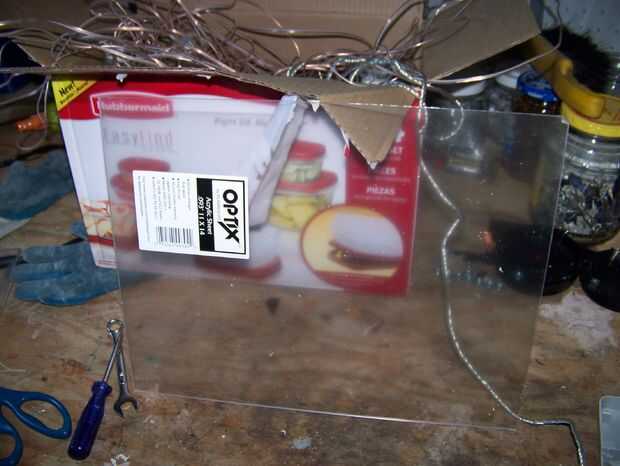

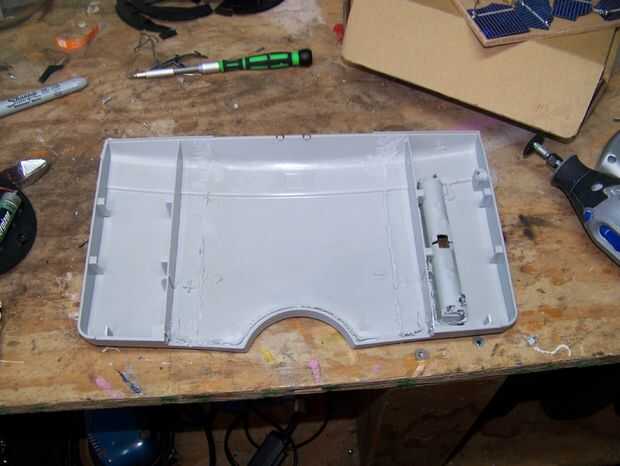

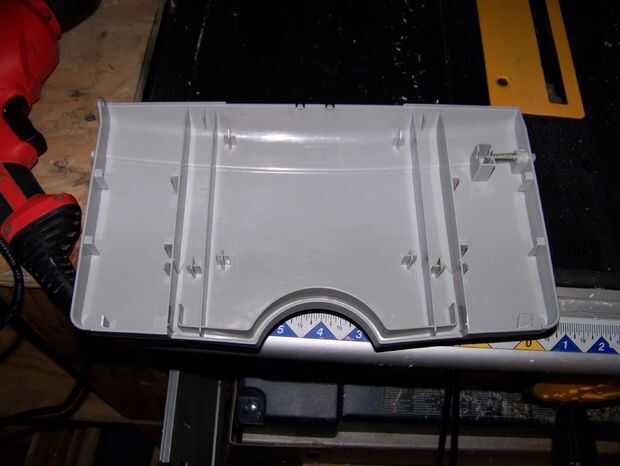

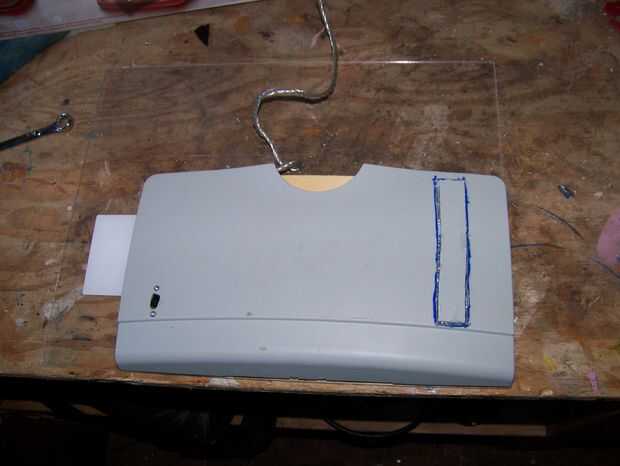

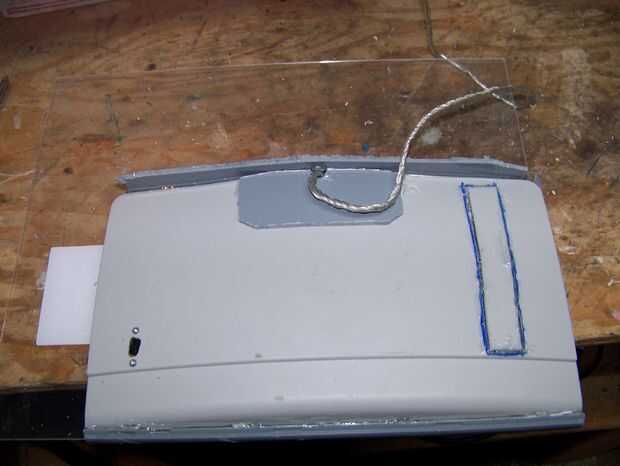

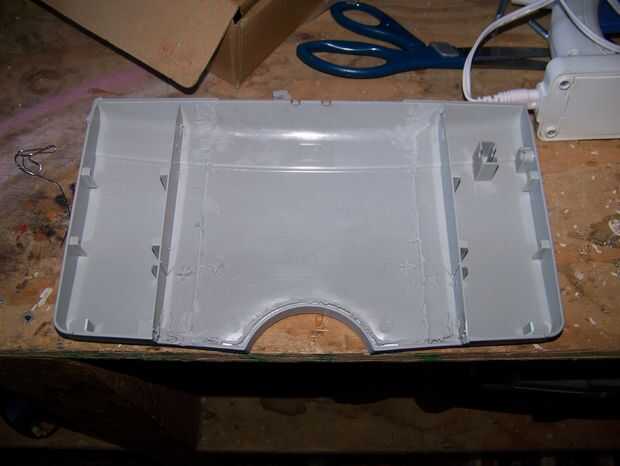

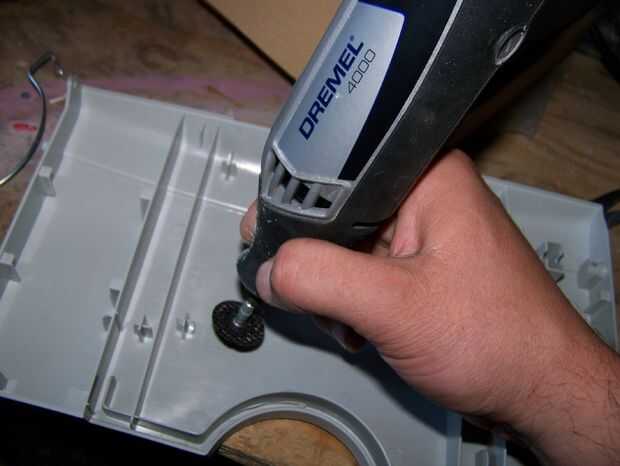

Después ya tienes sus piezas, usted necesitará construir una especie de caja resistente al agua con un panel claro metertelo todo en. Usaba la bandeja de captura de papel de un viejo Epson CX5400 y una hoja de plexiglás de Home Depot, pero se puede utilizar prácticamente cualquier cosa del tamaño correcto y forma!

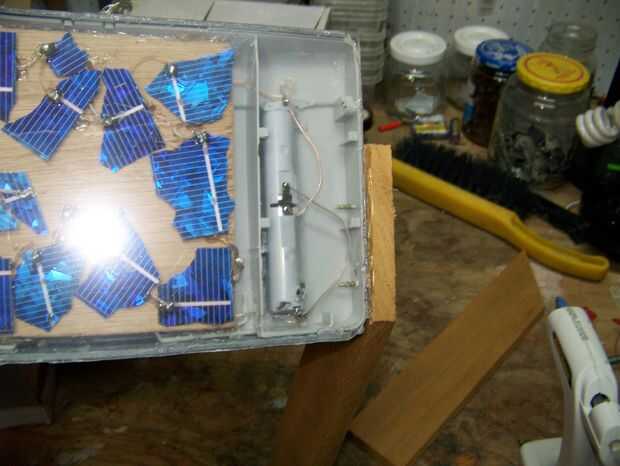

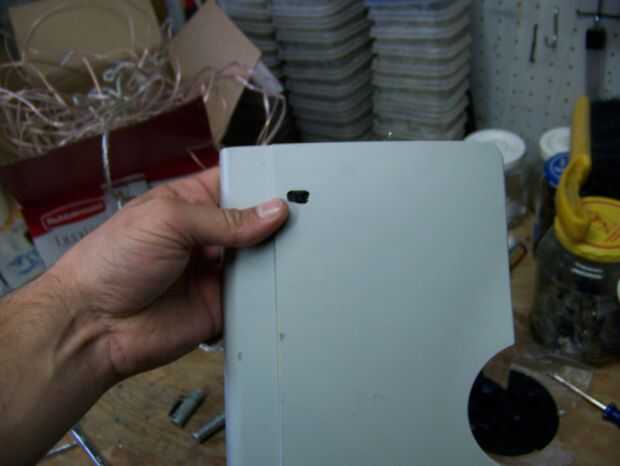

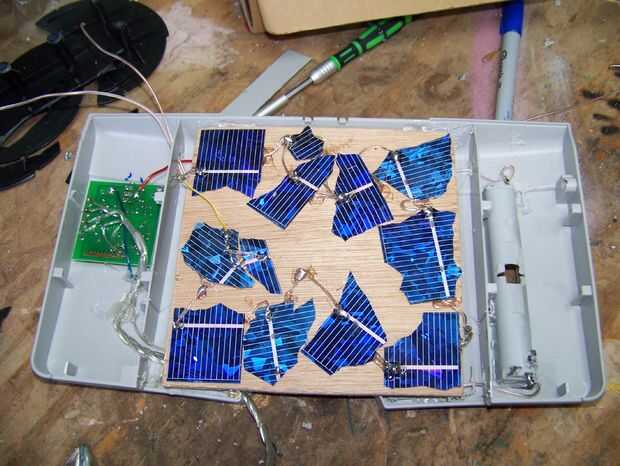

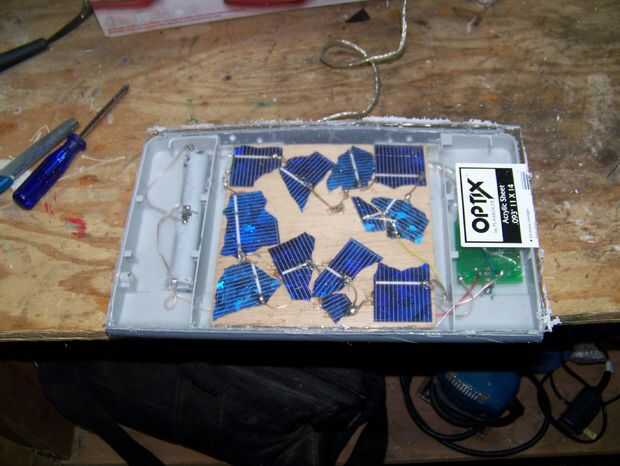

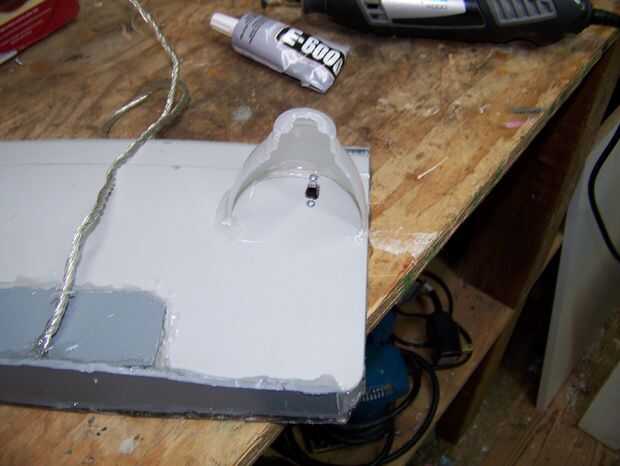

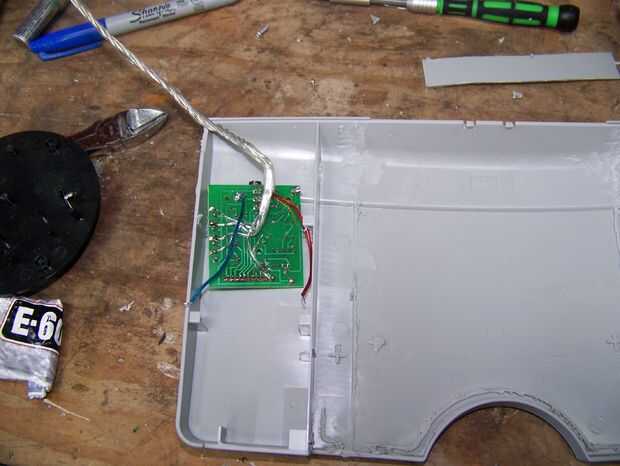

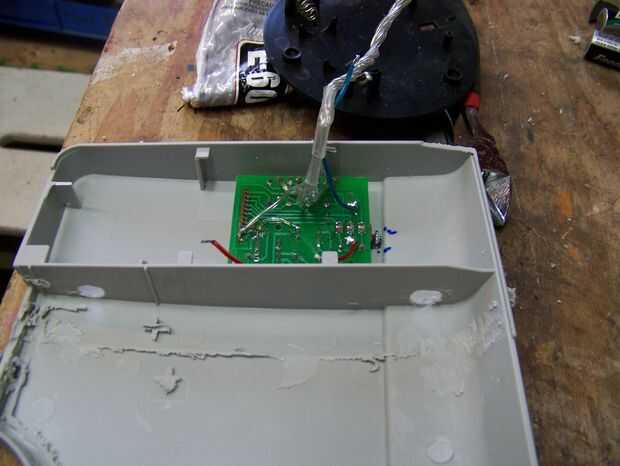

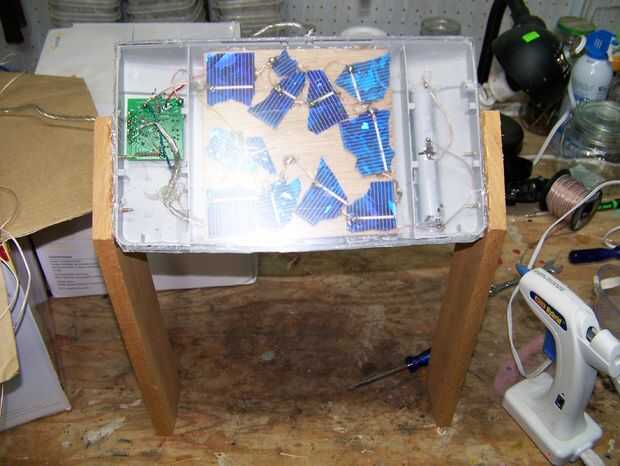

Básicamente, acabo de instalar todo lo mejor pudo y comenzó a golpear con el epoxy y la silicona. Lo que terminé con era un panel de aproximadamente 1 pie 8 pulgadas que tenía el panel solar en el medio, la placa de circuito en un lado (con el interruptor de control que se pega por la parte posterior) y las pilas en el otro. Ver las fotos de abajo y las notas de imagen para más detalles si usted los necesita, pero esto es solo un paso donde tendrá que improvisar.

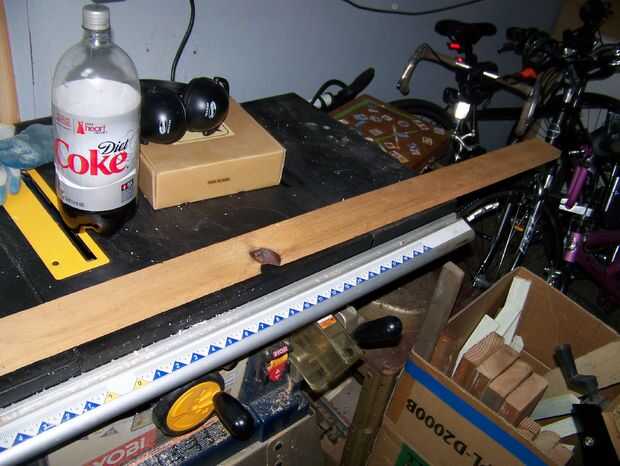

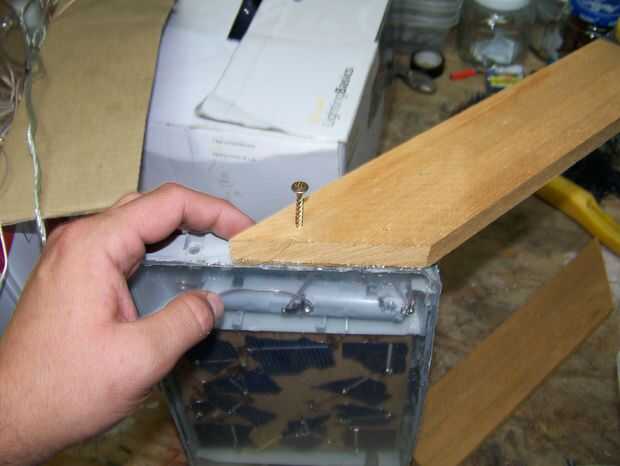

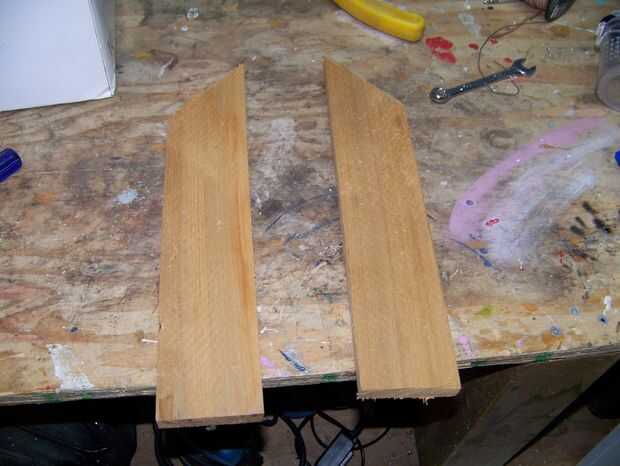

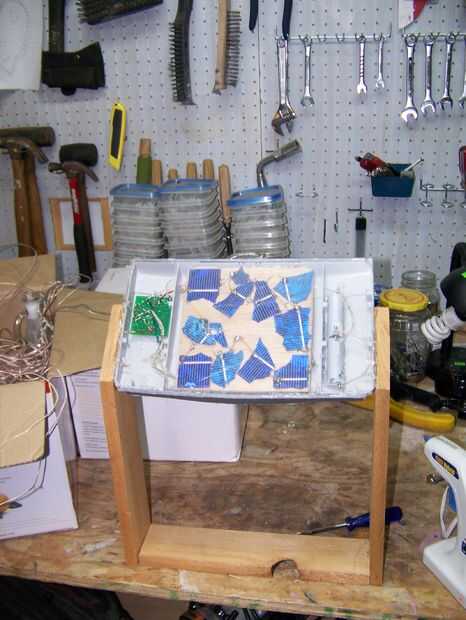

Después de que fue hecho, construí un stand pequeño para que pueda montarse en la parte superior del eje, evitando que las hojas de uva. He usado cedro como he oído sobre un millón de veces que el cedro es resistente a la intemperie.
Después de esto, recomiendo tomar todo fuera para un día y maldito que funciona antes de instalar!
