Paso 2: montaje

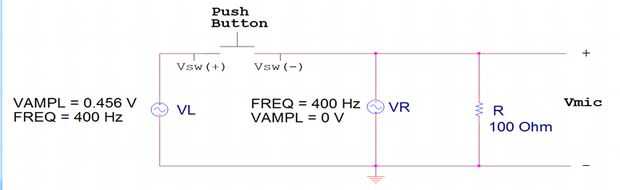

El esquema para el adaptador se muestra en las figuras que se adjunta a este paso. VR es el cable de audio de canal derecho, y WL es el canal izquierdo. R es la resistencia. VSW(+) es la entrada al botón (manga) y Vsw(-) es la salida, o la punta. Estos se muestran en las figuras que se adjunta a este paso.

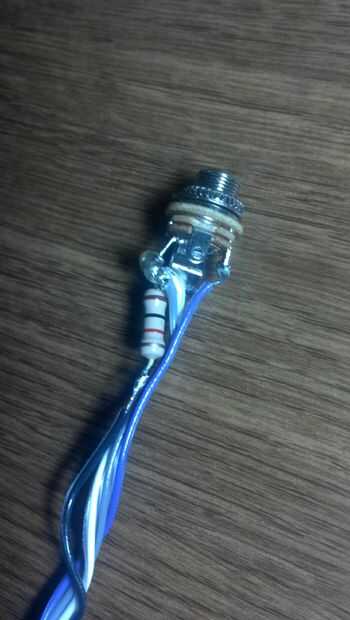

Si no puede leer un mismo bien, pueden ayudar las imágenes con los cables de colores! Negro es tierra, blanco es micrófono, gris es canal derecho y canal izquierdo es púrpura.

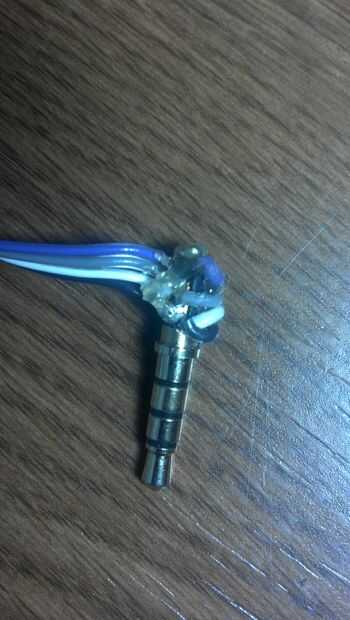

Después de todo se suelda juntos, utilicé una pistola de pegamento caliente para fortalecer la conexión. Además, puse cinta eléctrica sobre los cables expuestos para un mejor aspecto. Elegí una cinta aislante en vez de abrigo del encogimiento para poder disparar problemas mejor.
