Botón de emergencia para 7$, Arduino, WIFI y ESP8266 (5 / 10 paso)

Paso 5: Montaje de la tarjeta de dispositivo

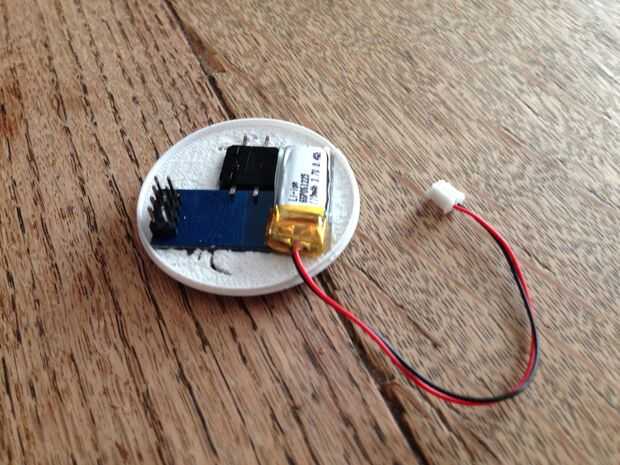

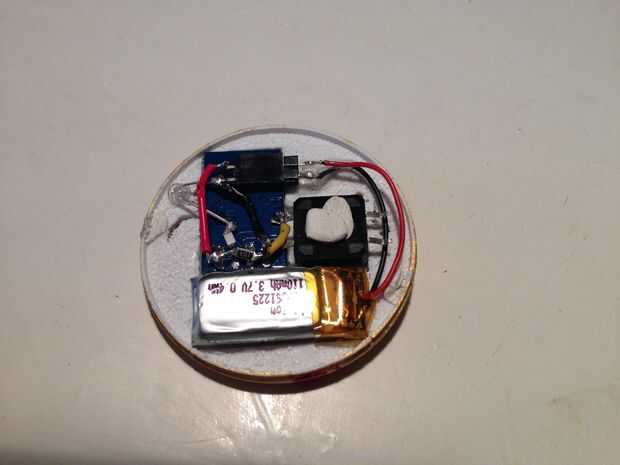

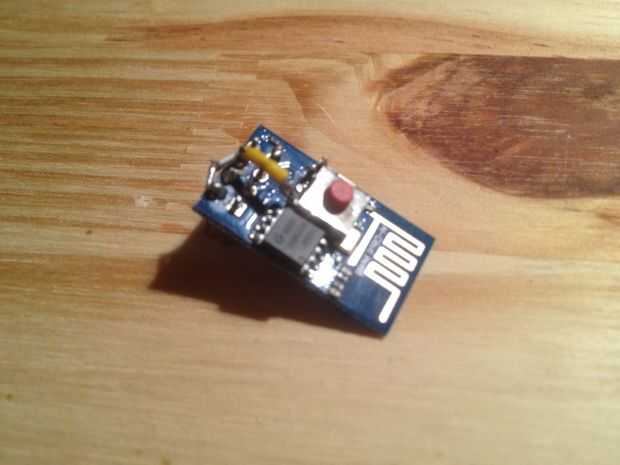

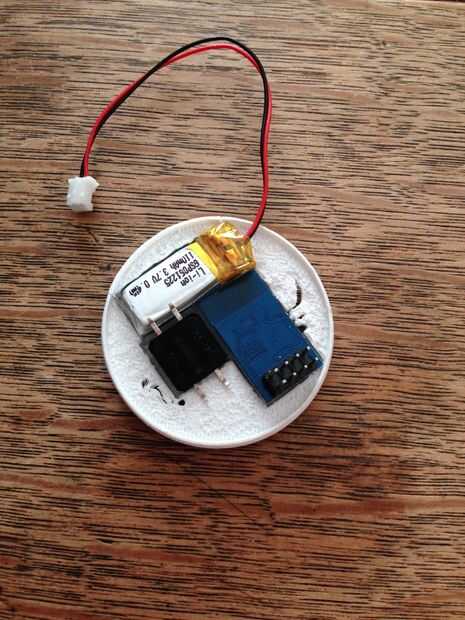

Por lo tanto, ahora la ESP8266 se programan, es hora de construir la parte de Hardware del dispositivo.

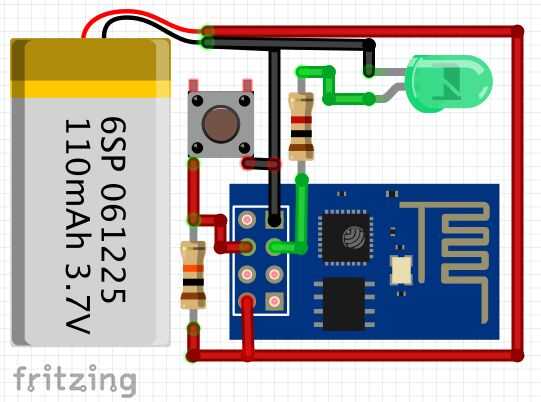

El circuito es sencillo tranquilo, dibujé un esquema en Fritzing para entender cómo están conectados los componentes. Puede adaptar la resistencia k 1 (marrón, negro, rojo) dependiendo de cómo brillante desea tu LED.
