Botón de fuego rápido (2 / 10 paso)

Paso 2: El circuito temporizador

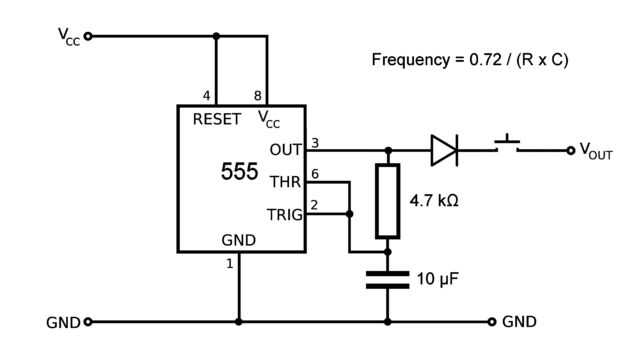

El circuito utilizado en este proyecto se basa en el temporizador 555 IC. Alimentación para este circuito es suministrada por la línea de 5V de la computadora que también alimenta el ratón. Esto está conectada a los pines 4 y 8 del CI. La salida de este circuito es una serie de pulsos que se alternan entre alto (5 voltios) a bajo (0 voltios). Esto es lo que activa y desactiva la función de clic del ratón. Se añade un pequeño diodo a la salida para evitar que el circuito se ponga en cortocircuito hacia fuera si el botón de fuego rápido y el botón izquierdo del ratón donde quiera al mismo tiempo. Este circuito está conectado con el ratón a través de un pequeño interruptor momentáneo que actúa como el botón de disparo rápido.

La frecuencia de estos pulsos es determinada por el valor del condensador que es conectado a los pines 1 y 2 y el valor de la resistencia que está conectada a los pines 2 y 3. Usé un condensador de 10 μF y un resistor de 4.7 kohm. Esto produce una frecuencia de unos 15 Hz (sobre 900 pulsos por minuto). Al disminuir el valor de la resistencia y el condensador, aumentará la frecuencia de salida. Al aumentar estos valores, reducirá la frecuencia de salida. Como calcular la frecuencia exacta puede utilizar la siguiente fórmula.

Frecuencia = 0.72 / (R x C)

"R" está en unidades de ohms y "C" en unidades de faradios.

Mi primer prototipo este circuito en un protoboard para prueba y luego soldar juntos en un pequeño circuito impreso.
