Paso 6: El circuito de la soldadura a
![]()
![]()
![]()
![]()

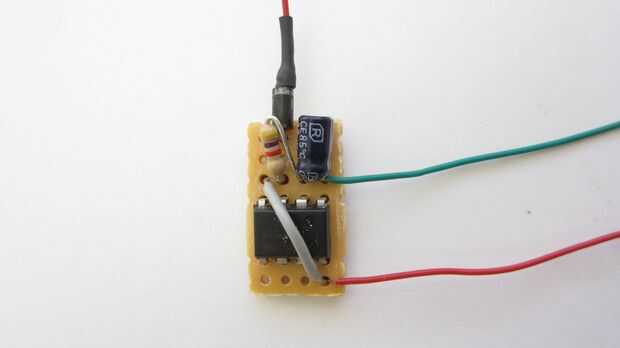

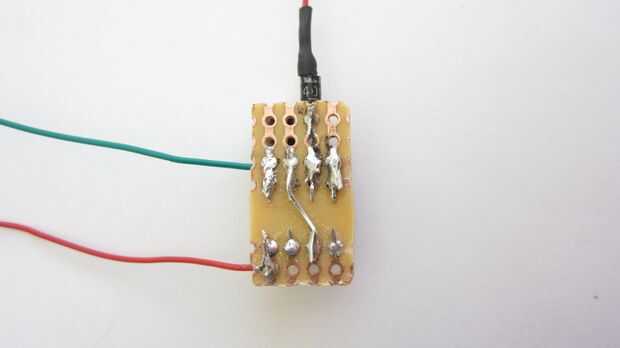

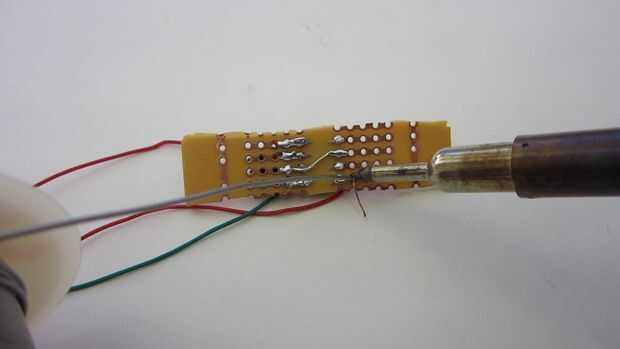

Si funciona el circuito de protoboard, entonces estás listo para soldar entre sí en una placa de circuito impreso. Porque hay muy poco espacio dentro de un ratón, quieres hacer la tarjeta de circuitos tan pequeños como sea posible. Hay varias maneras que usted puede hacer esto. Primero necesitará utilizar los componentes más pequeños que están disponibles. Coloque los componentes en la Junta. También puede ahorrar espacio poniendo múltiples contactos en cada agujero. Puede incluso utilizar la longitud de un cable como un cable puente para conectar a otros pines.
El interruptor es la única parte que no está montada en el tablero. Será montado en el exterior del ratón y conectado a la tarjeta con un par de pequeños alambres.

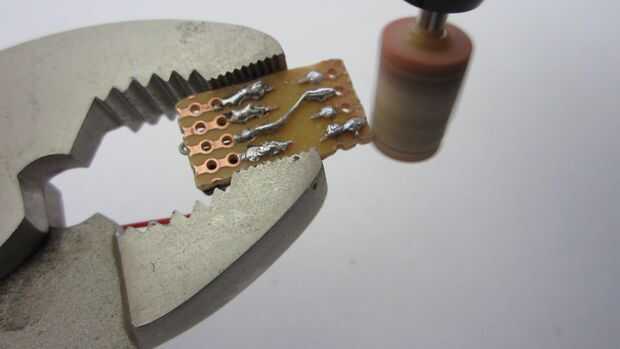

Una vez que todas las piezas se montan en el tablero, debe cortar cualquier parte adicional de la Junta que sobresale más allá de los componentes.
