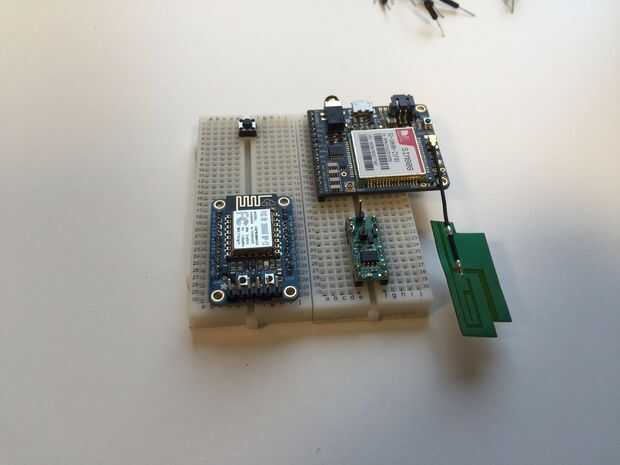

Paso 5: Montar el dispositivo
Los encabezados de la FONA, Huzzah y poder cambiar módulo no vienen pre soldada, por lo que tendrás que hacer eso mismo. Adafruit tienen una guía útil aquí [link a una guía] para ayudarle.
Esta versión del módulo de interruptor de potencia tiene pernos torpes en el medio, que colocándolo en un protoboard difícil. Un encabezado hacia arriba de la soldadura o soldar un cable directamente a él. La más reciente versión revisada tiene un esquema de los terminales más sensato aunque.

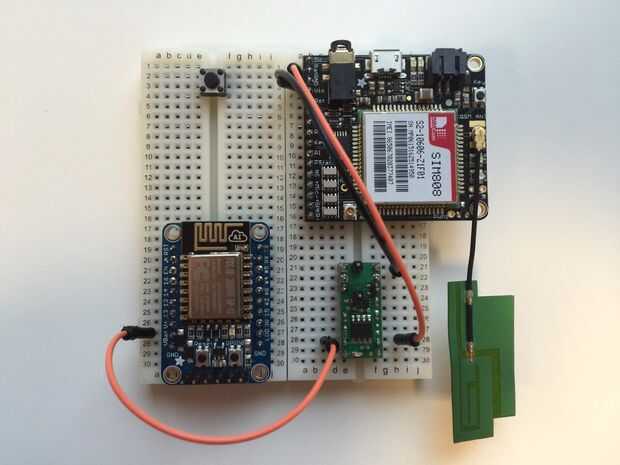

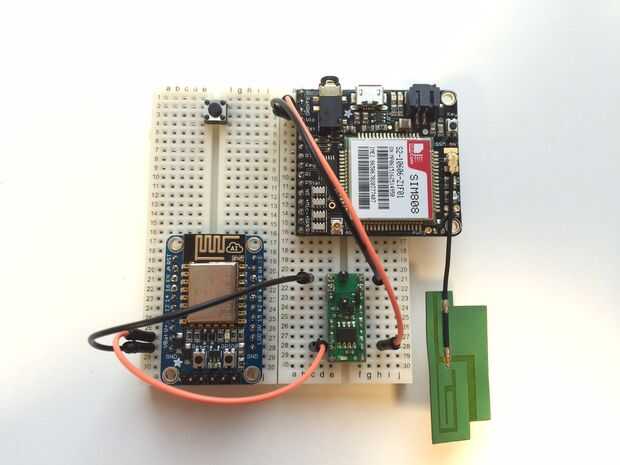

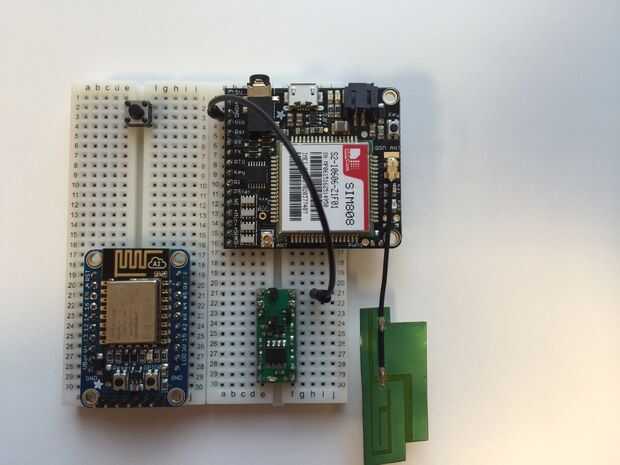

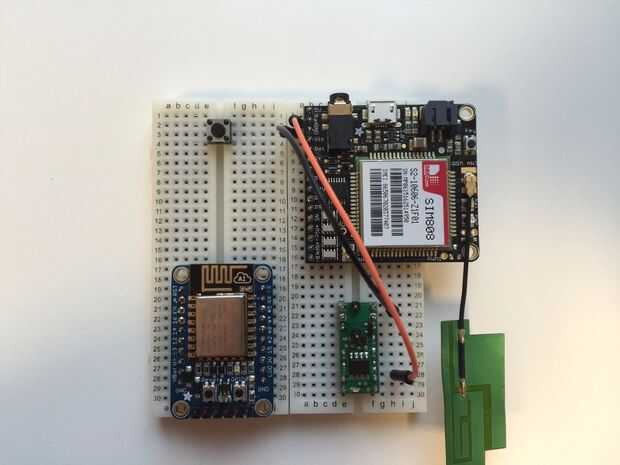

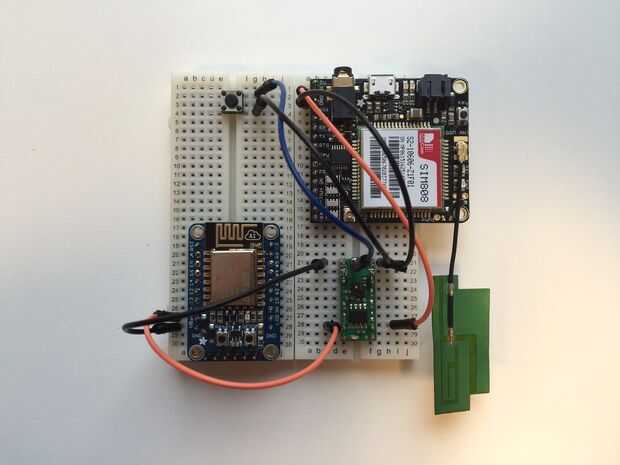

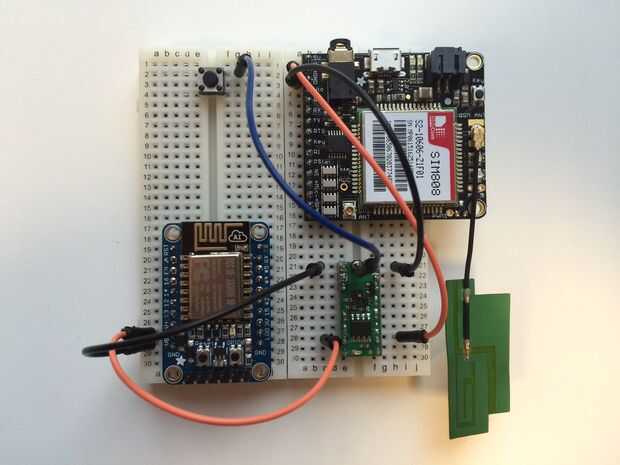

FONA (GND) -> PowerSwitch para (parte superior derecha)
FONA (bate) -> PowerSwitch para (abajo a la derecha)
PowerSwitch para (abajo izquierda) -> Huzzah (VBat)
PowerSwitch para (superior izquierda) -> Huzzah (GND)
PowerSwitch para (arriba) -> botón
PowerSwitch para (arriba a la derecha) -> botón

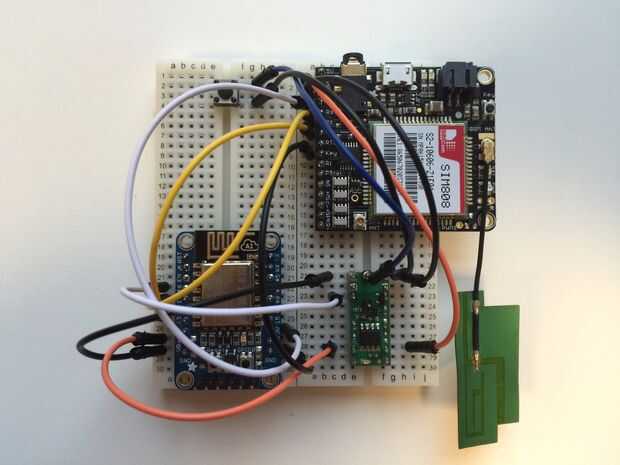

Huzzah (12) -> FONA (TX)
Huzzah (14) -> FONA (RX)
Huzzah (3V) -> FONA (Vio)
Huzzah (13) -> FONA (clave)

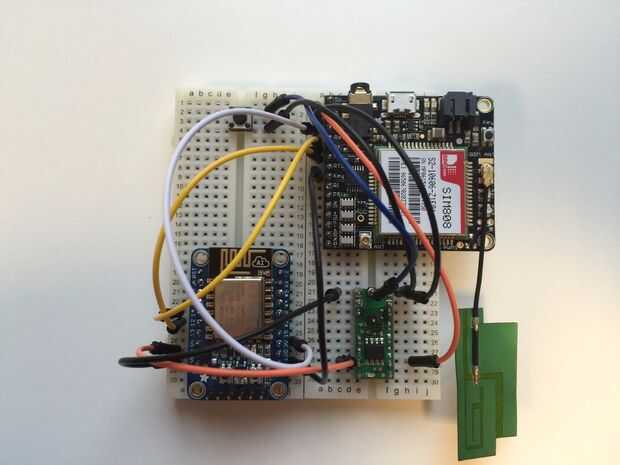

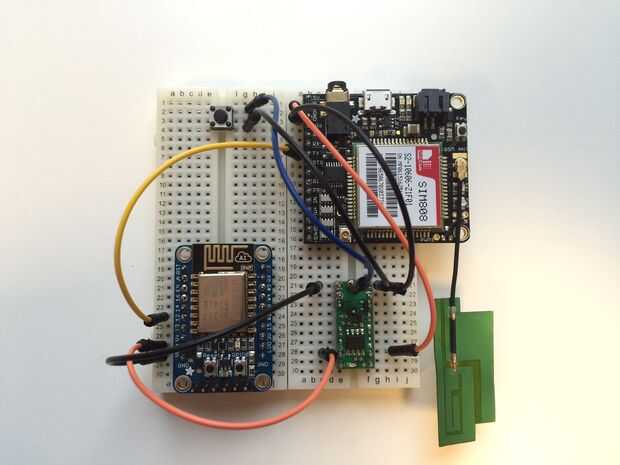

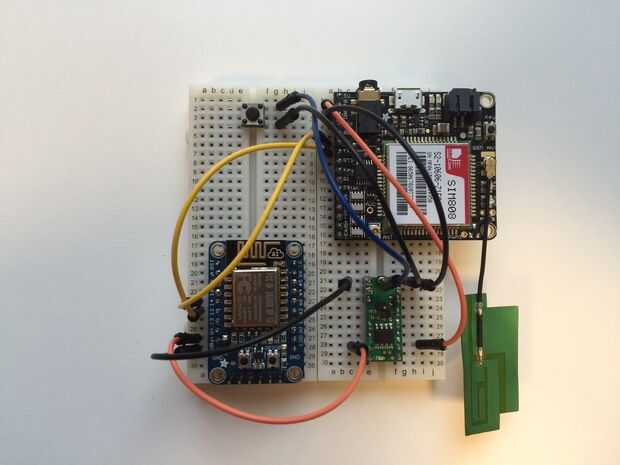

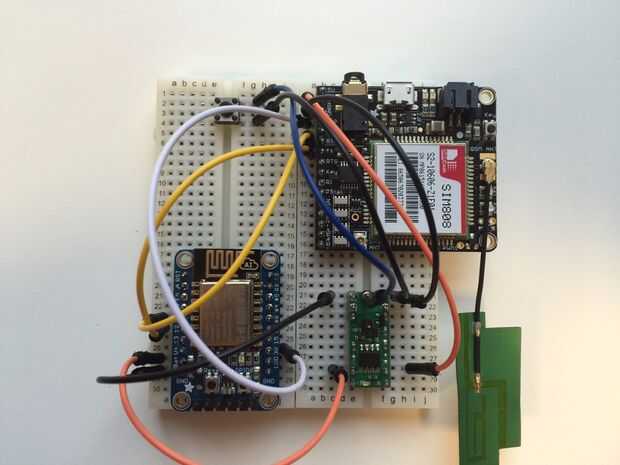

Las fotos muestran un cable del pin GND Huzzah a FONA pasador pero usan pin 13 en su lugar.
