Botón RGB LED conversión de Arcade (3 / 4 paso)

Paso 3: Cambiar los LEDs

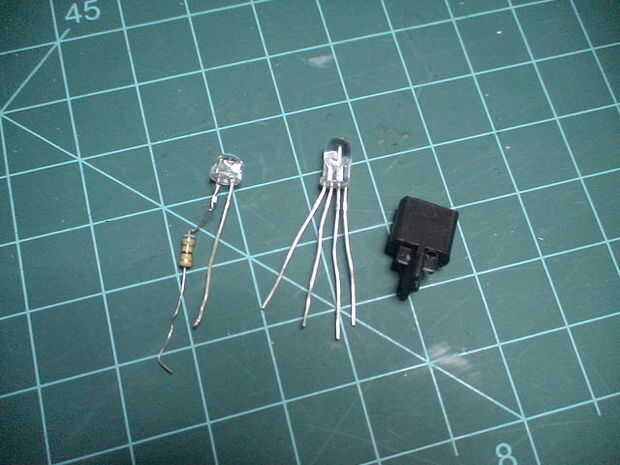

Primero la toma de LED tiene que estar preparado, que el LED original estaba en.

-Un envuelva los cables y retire el LED del zócalo de plástico negro.

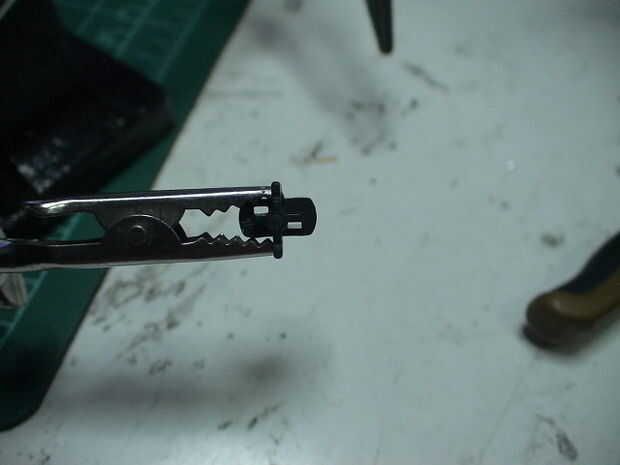

-La toma de corriente tiene 2 orificios en la parte inferior, pero vamos a necesitar 4.

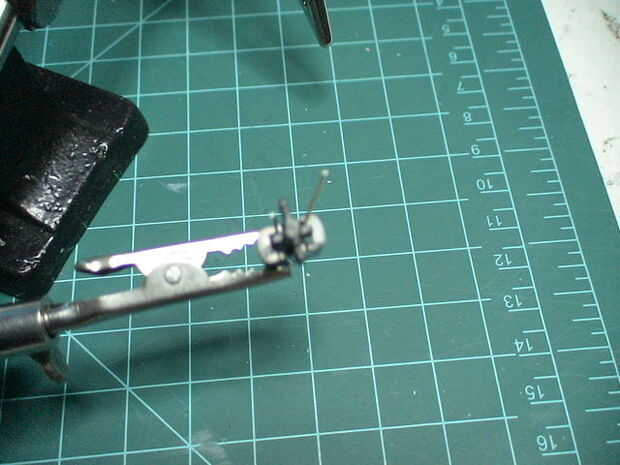

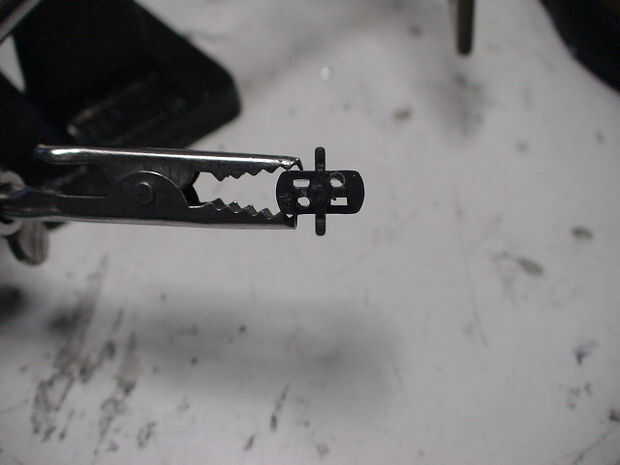

-Con un pequeño taladro taladro de broca (1/16") 2 más agujeros como en la imagen de abajo.

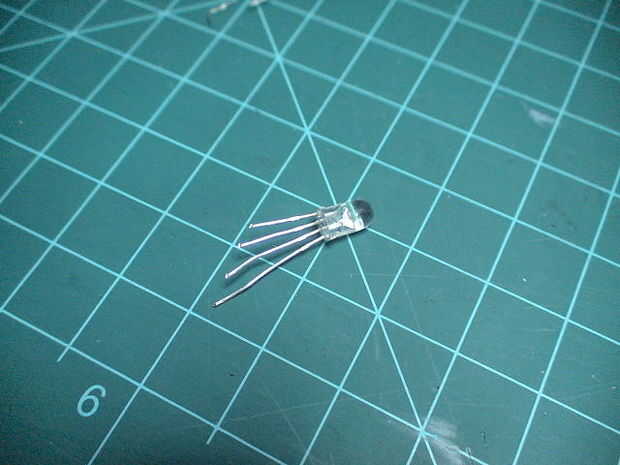

-Ahora preparar el LED RGB por lo recorte y espaciando los cables de salida.

-Colocar el LED en el zócalo para un cable saldrá de cada agujero, hacerlo cuidadosamente para no doblarse un cable en su vecino.
