Paso 6: Monitor de la salud de la planta
subir el código primero, antes de conectar nada a arduino. Asegúrese de introducir el nombre y contraseña de red y su thingspeak escribir API key en el código!!! (obtener una cuenta de thingspeak y enlazarlo con la cuenta de twitter para alertas instantáneas por correo electrónico)
BOX1 twitter canal; https://Twitter.com/plant_doctor1
BOX1 thingspeak canal; https://thingspeak.com/channels/18259
.

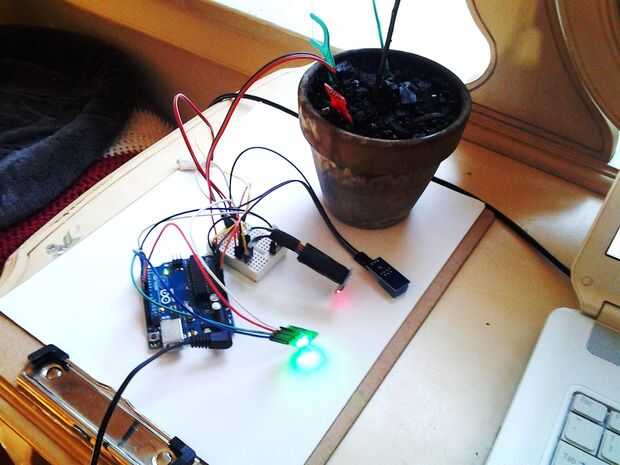

conecta por primera vez en el módulo RGB led + módulos de sensores
conectan los positivos (+) en todos los módulos > 3c3 en arduino
todos negativos (-) en todos los sensores conectan > GND de arduino (no módulo del rgb led)
-
Conecte el cable de datos en el módulo de temperatura a > A0 en arduino
Conecte el cable de datos en el módulo de agua > A1 en arduino
Conecte el cable de datos en el módulo de luz > A2 en arduino
-
conectar la pata roja de módulo RGB > D11 en arduino
conectar la pata verde del módulo RGB > D10 en arduino
conectar la pata azul del módulo RGB > D19 en arduino
.
ahora Conecte el módulo de wifi
GND en el módulo de wifi a > GND de arduino
RX en el módulo de wifi a > TX en arduino
TX en el módulo de wifi a > RX en arduino
CH_PD en el módulo de wifi a > 3c3 en arduino
VCC en el módulo de wifi a > 3c3 en arduino
.

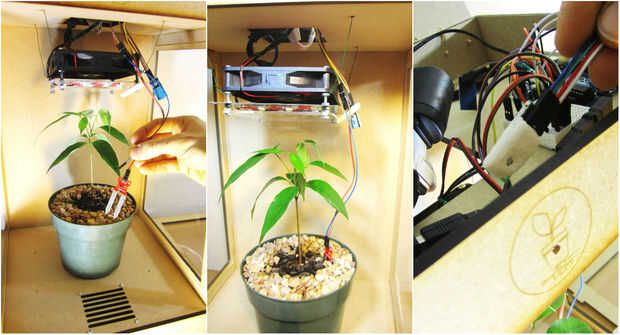

puede utilizar la protoboard mini para ganar más espacio para las conexiones.
.

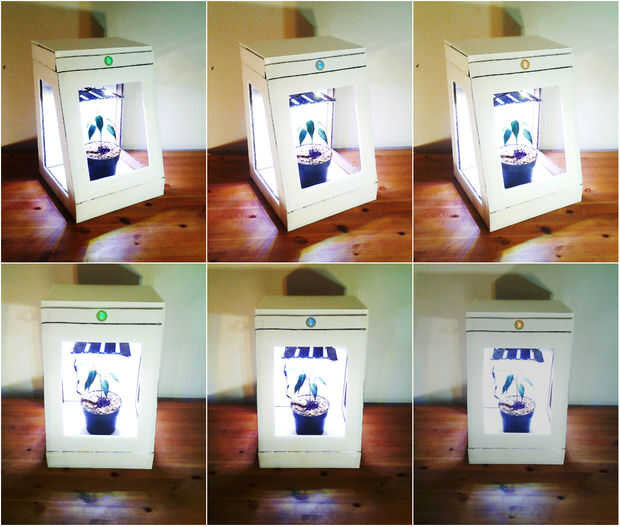

todo está conectado. Conecte el adaptador de 9V para arduino. ir a su canal y ver los datos de la alimentación. jugar con los sensores para comprobar el correcto funcionamiento.
Quite los sensores de la luz de la tierra, azul deben venir en el agua, también alerta de twitter "tengo sed"
cubrir el sensor de luz con la mano, blanca luz deberá encenderse, también twitter alerta "i 'm sleeping"
etc...
.
para más información sobre actualizaciones de nube;
