BOXZ (12 / 16 paso)

Paso 12: Paso 7 - conectar el cable de

Si no tienes el motor servo, sólo tenemos que conectar el cable de seis! CABLE de sólo seis!

Conexión de alimentación
1. Conecte el cable rojo de la batería a la Junta de unidad Pin "M +"
2. Conecte el cable negro de la batería a la Junta de unidad Pin "GND"

Conexión del motor

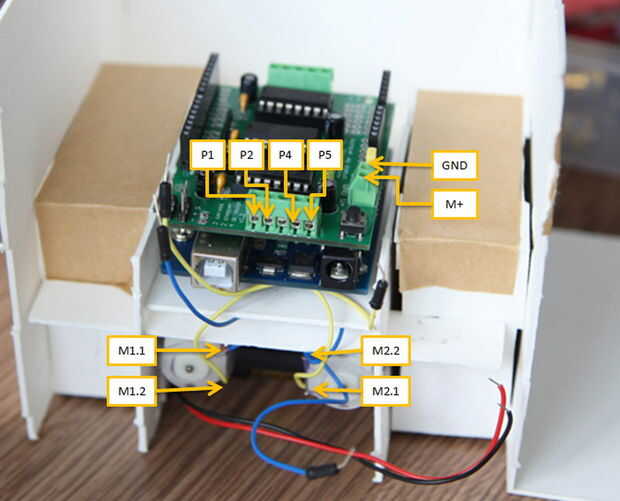

3. conectar el cable del motor a la Junta de disco como este, M1.1 P1, P2-M1.2, M2.1 P4, P5-M2.2

Conexión del servo
4. conexión a SERVO_2 la mano izquierda
5. mano derecha conexión a SERVO_1

Inserte por favor el tablero de la impulsión de la placa Arduino
Hay un puente en el tablero del coche, sólo estancia allí!
