Paso 3: Fabricación de piezas para el montaje

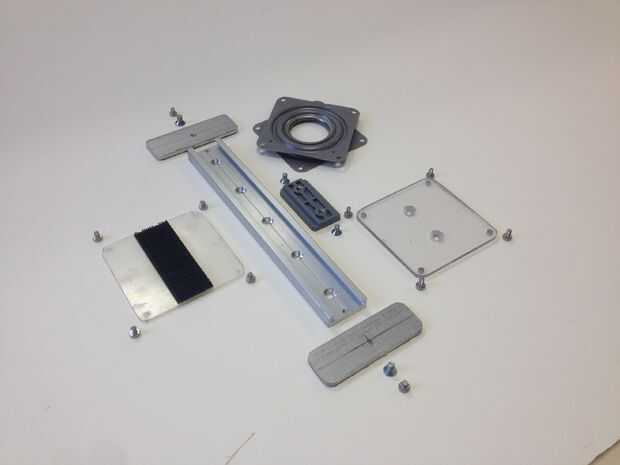

Conjunto mayor:
- Cortar las piezas de acrílico a la medida, 1/16" y 1/8". Deben coincidir con las dimensiones de la tabla de la vuelta, 3 "x 3. Hacer esquinas de acrílico piezas redondeadas usando una lijadora de banda o herramienta Dremel.
- Corte los "pies" de aluminio, 3 "x 1". Si no tienes acceso al aluminio, acrílico puede también utilizarse. Asegúrese de utilizar un acrílico (+ 1/8 ") en orden para que sujete a un tornillo que se utilizará más adelante. Hacer las esquinas redondeadas usando una lijadora de banda o herramienta Dremel.
- Cortar piezas del material de agarre de alfombra para que coincida con el tamaño de los "pies", 3 "x 1".
- Perfore un agujero en el centro de los "pies" por lo que aseguraron que el deslizamiento lineal. En nuestro caso, hemos utilizado un #8 cónica tornillo maquinada que tuvo que ser rectificado hasta ajuste exactamente a nuestras necesidades. El agujero fue aprovechado también para adaptarse a este tornillo específico.
- Utilice el taladro de mano, hacer un pequeño agujero en cada extremo de deslizamiento lineal en el centro. El tamaño de los orificios debe corresponder con lo que se utiliza como un tapón. En nuestro caso, hemos utilizado un tornillo #8 después todo fue aprovechado.
- Tomar 1/8" pieza de acrílico y tabla de la vuelta y hasta. Marque el acrílico con un rotulador donde están los 4 orificios exteriores en la tabla de la vuelta. Estas perforaciones en el acrílico con una broca que corresponde con cualquier tipo de tornillo que está utilizando. Repita el paso anterior con el 1/16" pedazo de acrílico.
- Utilizando el mismo 1/8" pieza de acrílico, alinee el deslizador en el centro y marca donde los dos agujeros debe ser. En nuestro ejemplo, hemos avellanado el acrílico por lo que encajaría un tornillo #8 afilado como para no interferir en el plato por encima de él.

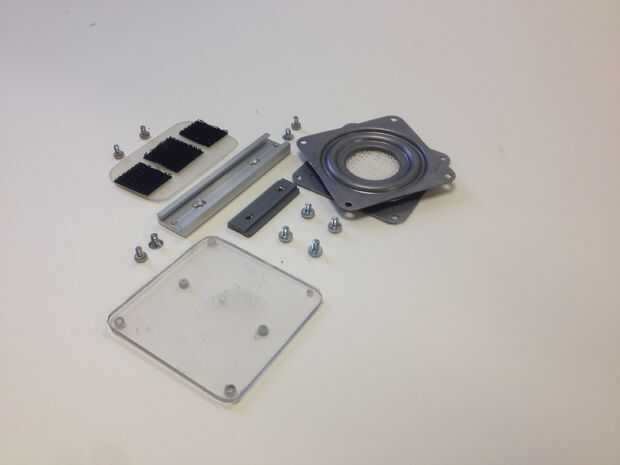

Asamblea más pequeña:
- Corte 1/8" pieza de acrílico a la medida, debe coincidir con las dimensiones de la tabla de la vuelta, 3"x 3. Hacer esquinas de acrílico piezas redondeadas usando una lijadora de banda o herramienta Dremel.
- Corte 1/16" pedazo de acrílico a la medida, 3"x 2. Hacer esquinas de acrílico piezas redondeadas usando una lijadora de banda o herramienta Dremel.
- Corte un pedazo del material de agarre de alfombra para que coincida con el tamaño de la bandeja giratoria de 3 "x 3".
- Perfore un pequeño agujero en cada extremo de deslizamiento lineal. El tamaño de los orificios debe corresponder con lo que se utiliza como un tapón. En nuestro caso, hemos utilizado un tornillo #8 después todo fue aprovechado.
- Tomar 1/8" pieza de acrílico y tabla de la vuelta y hasta. Marque el acrílico con un rotulador donde están los 4 orificios exteriores en la tabla de la vuelta. Estas perforaciones en el acrílico con una broca que corresponde con cualquier tipo de tornillo que está utilizando.
- Utilizando el mismo 1/8" pieza de acrílico, línea linear se deslizan en el centro y marcar donde deberían estar los dos orificios.
- Tomar la 1/16" pedazo de acrílico y línea de deslizamiento de lo deslizamiento lineal en el centro del acrílico y marca donde deben estar los dos orificios. Perforar el acrílico con la broca adecuada.
