Brazo de lámpara (de tubo parapente viejo) (4 / 6 paso)

Paso 4: La rueda

Debido a las grandes fuerzas de este brazo, necesitamos una rueda en la parte corta de la palanca para hacer posible que el brazo oscile.

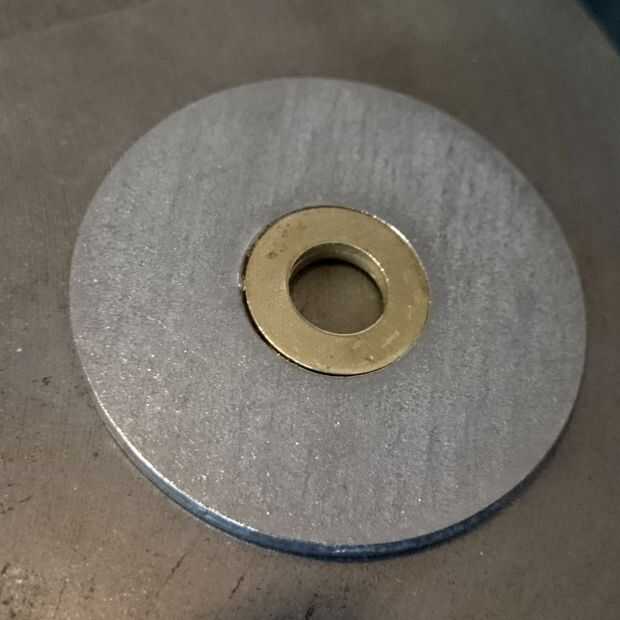

Tuve las piezas para este disco de un proyecto de otros. Los anillos de latón caber exactamente en el anillo grande. Un tubo de aluminio se adapta suavemente en el anillo de latón y cómodamente sobre un tornillo de M6.

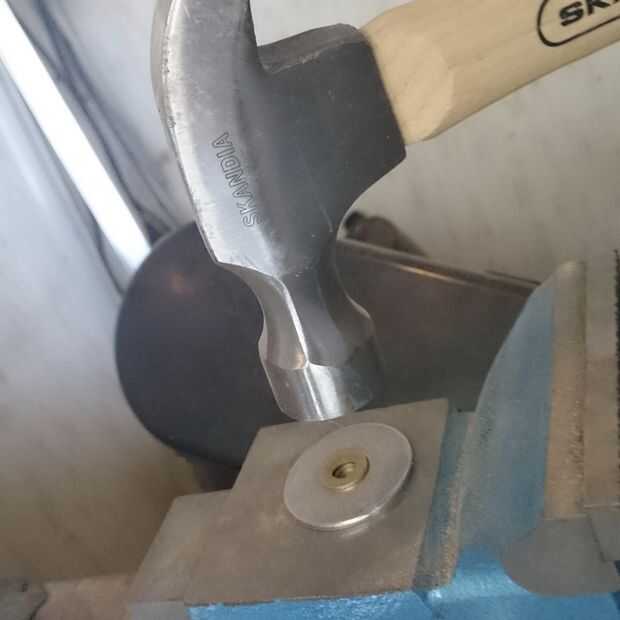

  • El brass ring(s) dentro del gran anillo del martillo

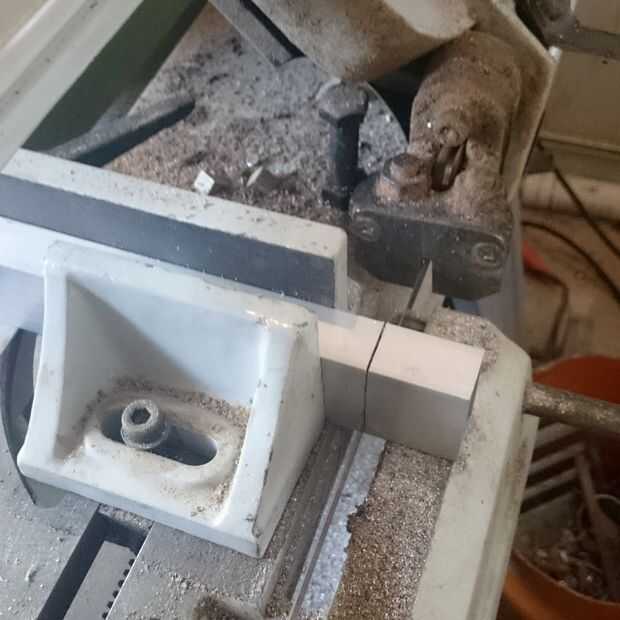

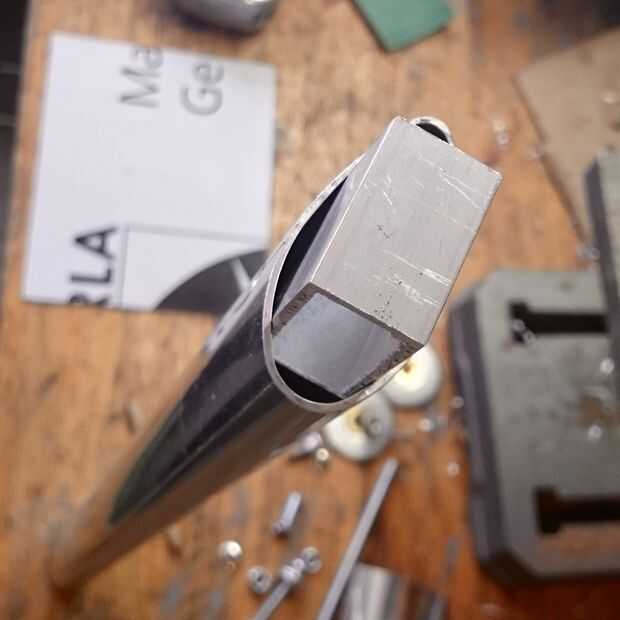

  • Corte un pedazo de tubo rectangular, para cabe en el brazo del oscilación (véase el cuadro)

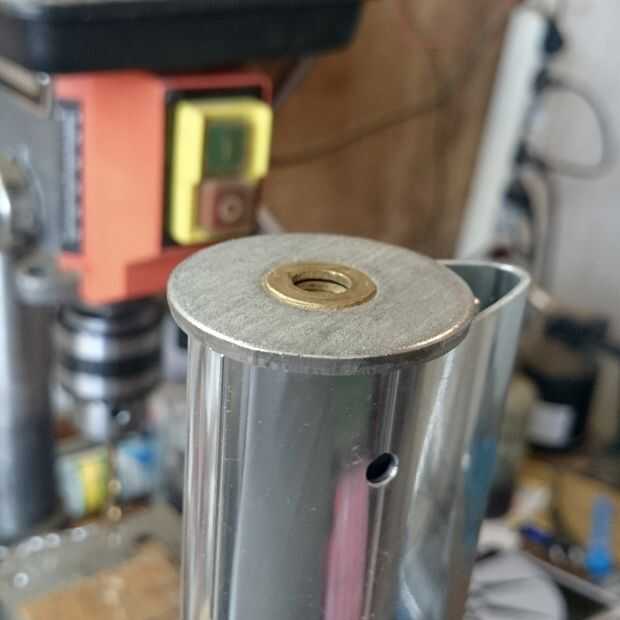

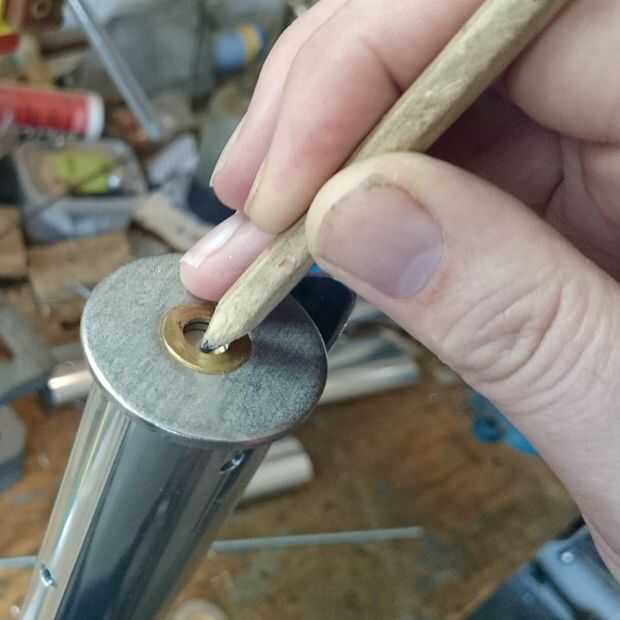

  • Marque el agujero del anillo por lo que el gran anillo sólo traslapará con el brazo
  • Perfore un agujero de 6 mm para el anillo

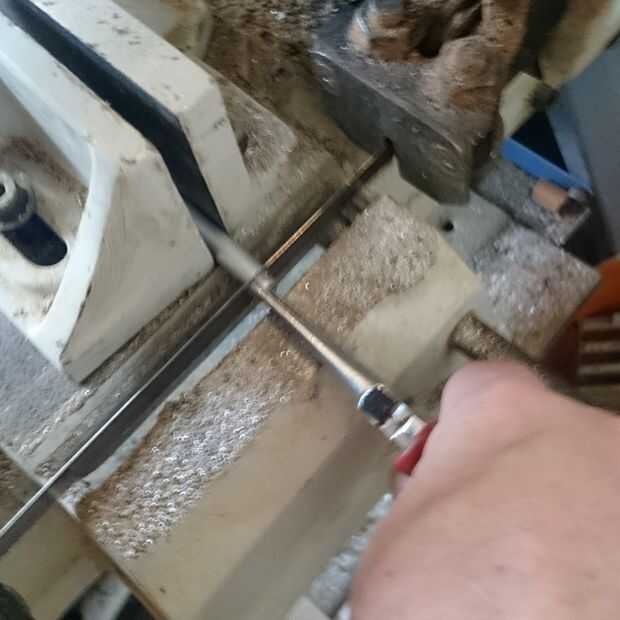

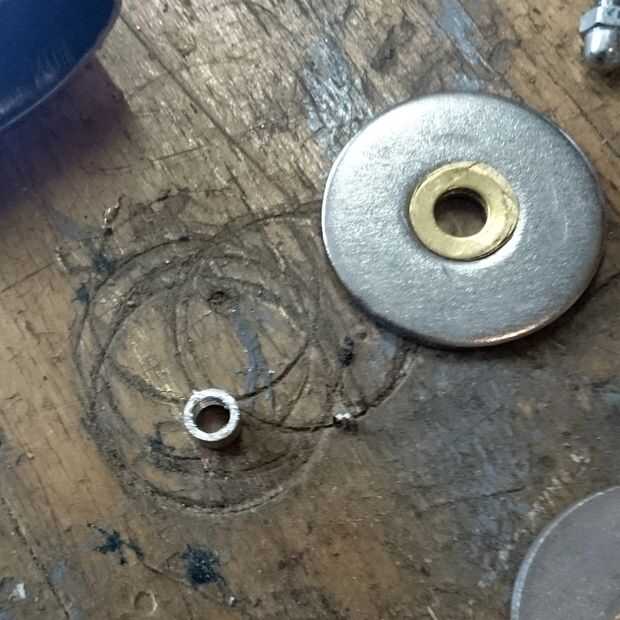

  • Corte un anillo del tubo de aluminio pequeño apenas más grueso que el brass ring(s)

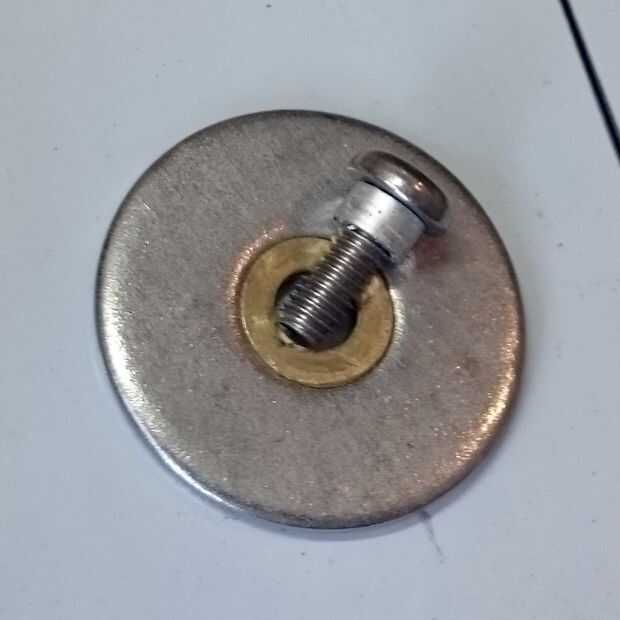

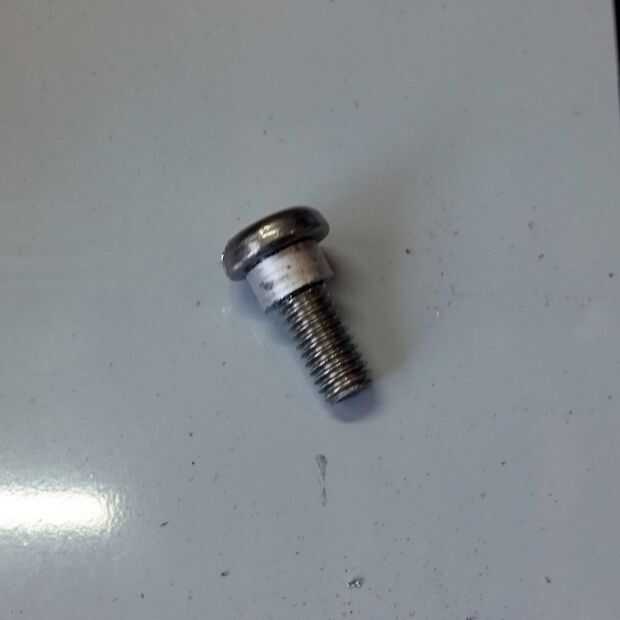

  • Ponga un tornillo de M6 en el anillo de aluminio justo corte
  • Poner el anillo grande sobre el anillo de aluminio

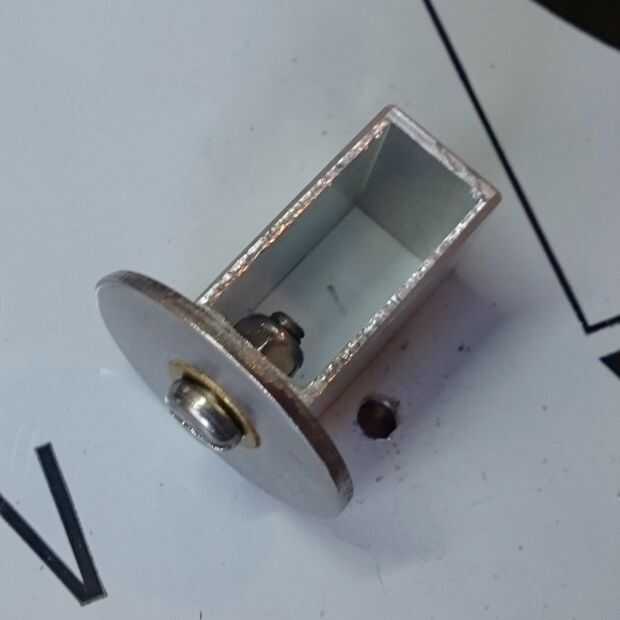

  • Perno de la rueda en el tubo rectangular

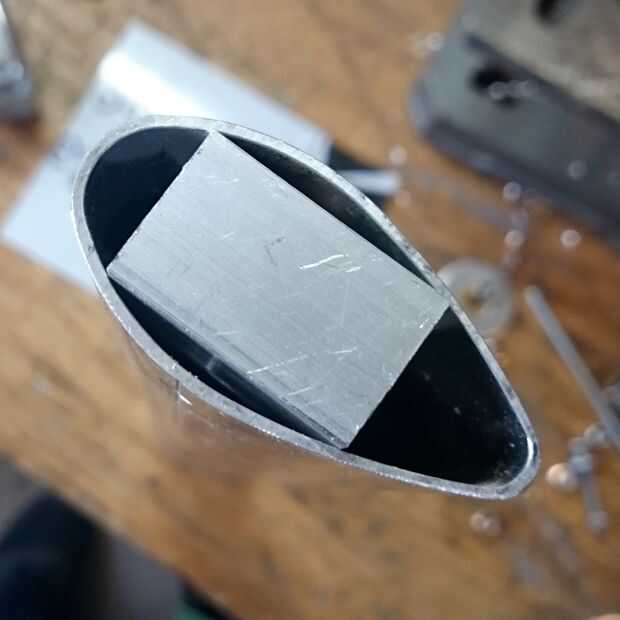

  • Presione el tubo rectangular en el brazo del oscilación

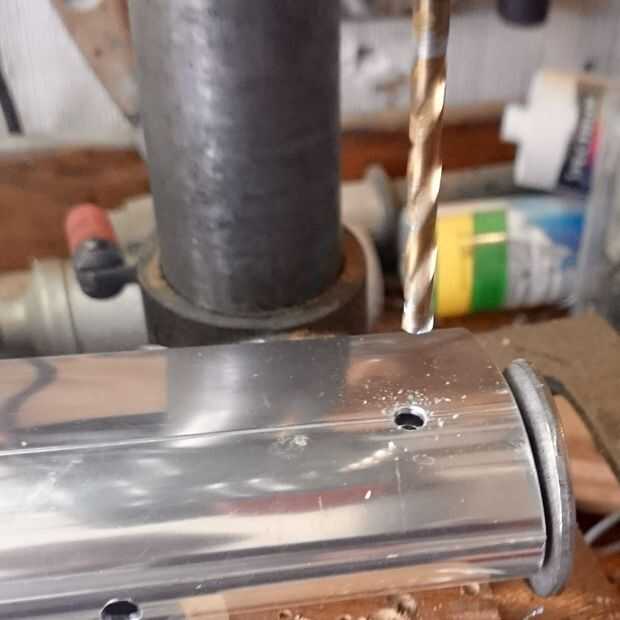

  • Taladre un agujero por el lado del hacer pivotar-brazo y el tubo rectangular
  • Retire el tubo rectangular nuevo
