Brazo DIY fotografía (2 / 4 paso)

Paso 2: montaje

El poste de la extensión vino aparte en tres piezas (excepto el extremo de la manija). El polo, la punta del tornillo y un inserto de metal usado para la fuerza (?). Guardé el polo, utiliza una porción de la parte movible del metal y se deshizo de la punta del tornillo.

Comencé por enroscar la contratuerca de nylon en el perno de carruaje a aproximadamente una pulgada de la cabeza. Luego lanzó sobre las dos arandelas de la tuerca de la varilla y atornillado en el puesto de montaje. Luego ajusté la tuerca de bloqueo por lo que apretó hasta las arandelas y la tuerca de la varilla contra el poste de montura. A continuación retirar el poste de montura y dio un par de vueltas en la tuerca de fijación.

Tomando el inserto de tubo de metal, corte una pequeña sección que cabrían entre el perno cabeza de carro y la primera lavadora. Me quitó las arandelas, inserta el nuevo corte trozo de tubo en el tornillo, sustituye la arandela/acoplamiento tuerca/arandela y finalmente roscado en el poste de montura. Apretó todo teniendo cuidado de no dañar el poste de montaje de latón.

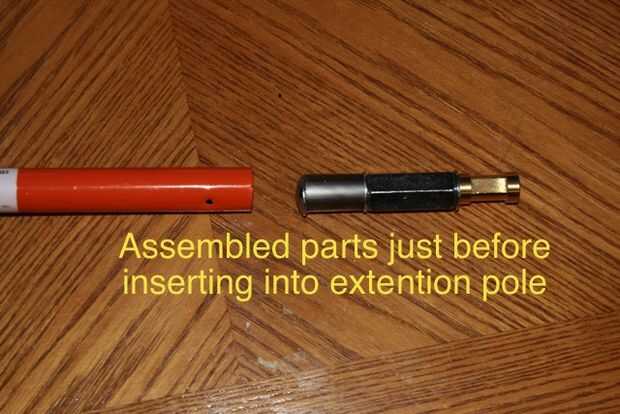

Todo el conjunto va como esta;
Perno de carruaje con tuerca atornillada / cortar Tubo Inserto / Arandela Acoplamiento tuerca / arandela / poste de montaje.
