Brazo mecánico elástico-musculosa con 3 pares de músculos, 3 laser-corte las juntas y 18 rodamientos (3 / 5 paso)

Paso 3: corte

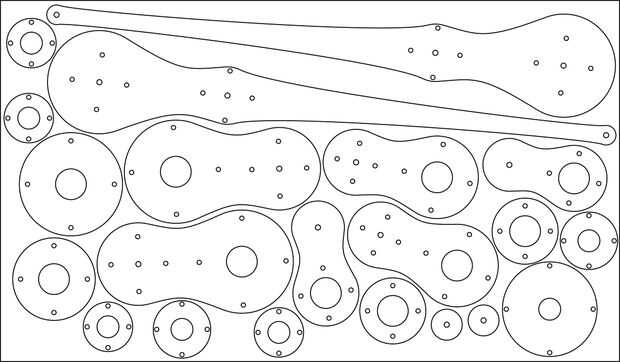

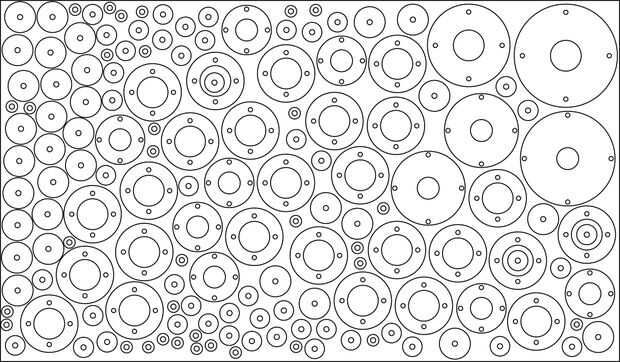

Aquí son archivos PDF de las tres hojas de 720x420mm que el robot se corta de. Dos son de 5mm de profundidad y 2 mm de profundidad. Probablemente tendrás que cambiar el color de línea y el grosor para satisfacer cualquier cortador del laser tiene acceso a. Por ejemplo el cortador del laser usaba sólo corta líneas completamente saturados rojo (en RGB, no formato de CMYK) y menos de 0,01 mm de espesor.

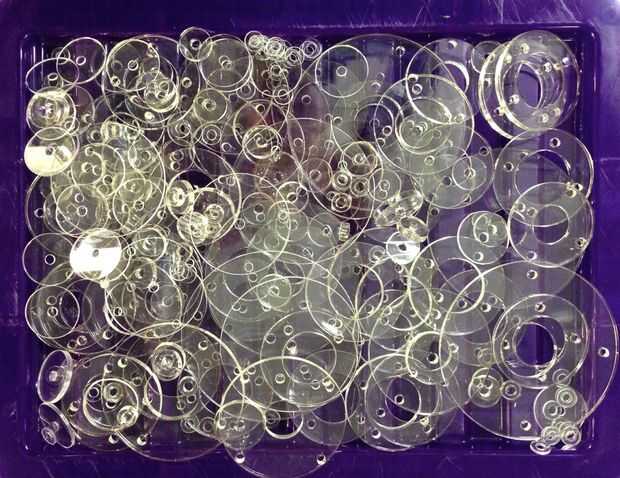

Consejo útil: Es posible que está falta o han roto un componente y necesita hacer un reemplazo. Si cambia el color de todas las líneas que se han cortado ya, puede colocar nuevas formas en las hojas que ya ha cortado. Guardar una copia nueva de cortar archivos PDF cada vez que corte un componente adicional.
