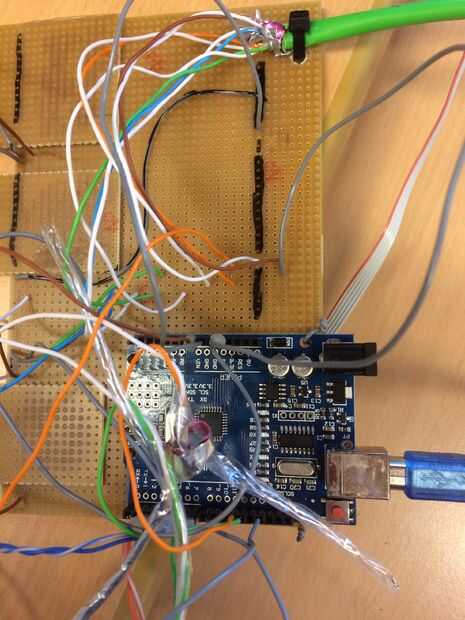

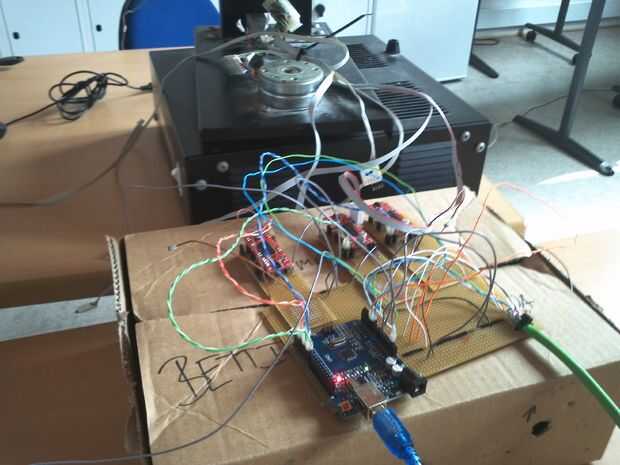

Paso 3: Probar código para brazo robótico
Código de prueba para el brazo robótico que se incluyen a continuación
Utilizamos este poco de código para probar o no el brazo robótico fue trabajando, ya que íbamos a tener problemas para conseguir una reacción con el código completo (incluido en el paso 6). Varias partes del código han sido outcommented, porque no se usa en el dispositivo real.
#define step_pin 6 // Pin 6 connected to Steps pin on EasyDriver<br>#define dir_pin 7 // Pin 7 connected to Direction pin //#define MS1 5 // Pin 5 connected to MS1 pin //#define MS2 4 // Pin 4 connected to MS2 pin #define SLEEP 10 // Pin 10 connected to SLEEP pin #define X_pin A0 // Pin A0 connected to joystick x axis int direction; // Variable to set Rotation (CW-CCW) of the motor int steps = 1025; // Assumes the belt clip is in the Middle void setup() { // pinMode(MS1, OUTPUT); // pinMode(MS2, OUTPUT); pinMode(dir_pin, OUTPUT); pinMode(step_pin, OUTPUT); pinMode(SLEEP, OUTPUT); digitalWrite(SLEEP, HIGH); // Wake up EasyDriver delay(5); // Wait for EasyDriver wake up /* Configure type of Steps on EasyDriver: // MS1 MS2 // // LOW LOW = Full Step // // HIGH LOW = Half Step // // LOW HIGH = A quarter of Step // // HIGH HIGH = An eighth of Step // */ // digitalWrite(MS1, LOW); // Configures to Full Steps // digitalWrite(MS2, LOW); // Configures to Full Steps } void loop() { while (analogRead(X_pin) >= 0 && analogRead(X_pin) <= 100) { if (steps > 0) { digitalWrite(dir_pin, HIGH); // (HIGH = anti-clockwise / LOW = clockwise) digitalWrite(step_pin, HIGH); delay(1); digitalWrite(step_pin, LOW); delay(1); steps--; } } while (analogRead(X_pin) > 100 && analogRead(X_pin) <= 400) { if (steps < 512) { digitalWrite(dir_pin, HIGH); // (HIGH = anti-clockwise / LOW = clockwise) digitalWrite(step_pin, HIGH); delay(1); digitalWrite(step_pin, LOW); delay(1); steps++; } if (steps > 512) { digitalWrite(dir_pin, HIGH); digitalWrite(step_pin, HIGH); delay(1); digitalWrite(step_pin, LOW); delay(1); steps--; } } while (analogRead(X_pin) > 401 && analogRead(X_pin) <= 600) { if (steps < 1025) { digitalWrite(dir_pin, HIGH); digitalWrite(step_pin, HIGH ); delay(1); digitalWrite(step_pin, LOW); delay(1); steps++; } if (steps > 1025) { digitalWrite(dir_pin, HIGH); digitalWrite(step_pin, HIGH); delay(1); digitalWrite(step_pin, LOW); delay(1); steps--; } } while (analogRead(X_pin) > 601 && analogRead(X_pin) <= 900) { if (steps < 1535) { digitalWrite(dir_pin, HIGH); digitalWrite(step_pin, HIGH); delay(1); digitalWrite(step_pin, LOW); delay(1); steps++; } if (steps > 1535) { digitalWrite(dir_pin, HIGH); digitalWrite(step_pin, HIGH); delay(1); digitalWrite(step_pin, LOW); delay(1); steps--; } } while (analogRead(X_pin) > 900 && analogRead(X_pin) <= 1024) { if (steps < 2050) { digitalWrite(dir_pin, HIGH); digitalWrite(step_pin, HIGH); delay(1); digitalWrite(step_pin, LOW); delay(1); steps++; } } }
