Paso 9: Cables de gestión, extendido código de cables y el color.
Cables, cables, cables

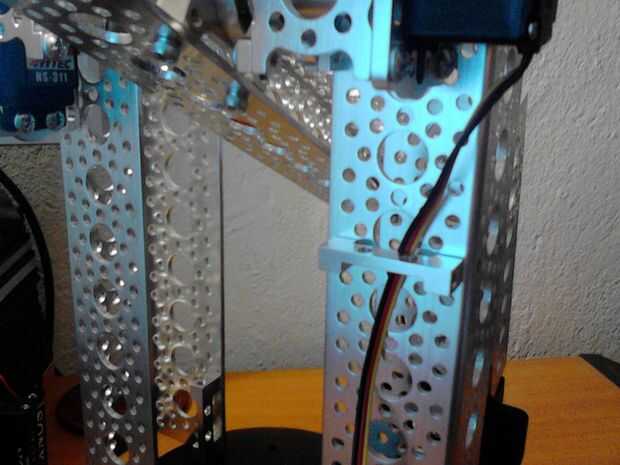

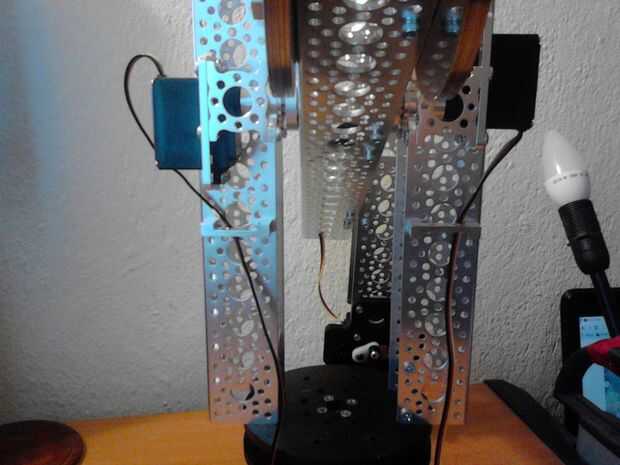

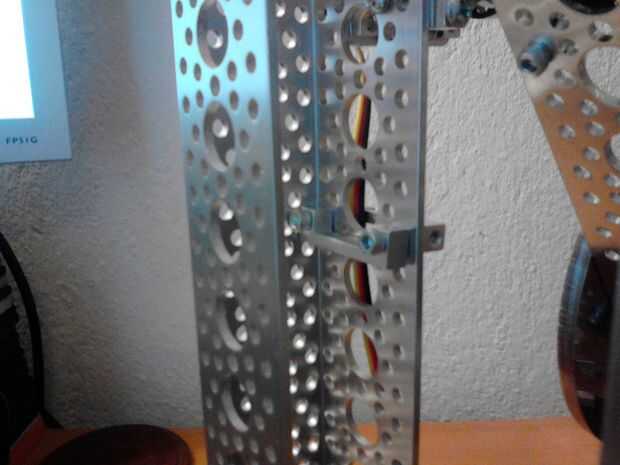

Es muy importante tener los cables en orden. Mejor y es más seguros para el brazo. Vamos a utilizar 4 monturas para hacer a 2 soportes para la sujeción de cables servo.

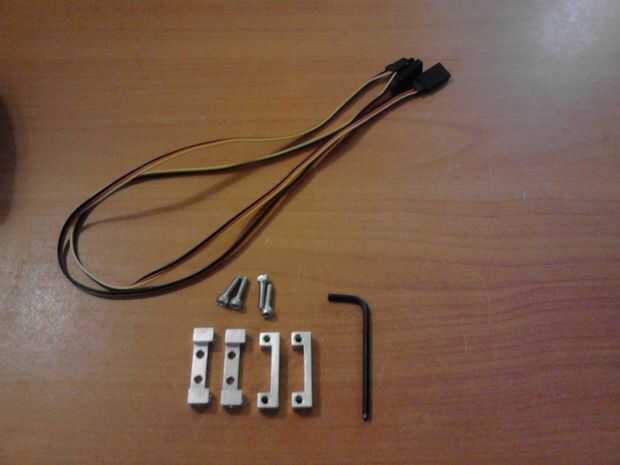

Vamos a necesitar:
- 2 x Actobotics 90 grados lateral doble montaje E
- 2 x Actobotics 90 grados doble lado Monte A
- tornillos de máquina de cabeza de cincado 4 x
- Una llave hexagonal
- 2 x 12" extensiones de Servo estándar deber (tenía sólo 2, usted puede usar 4 para extender todos los cables de servo 4)

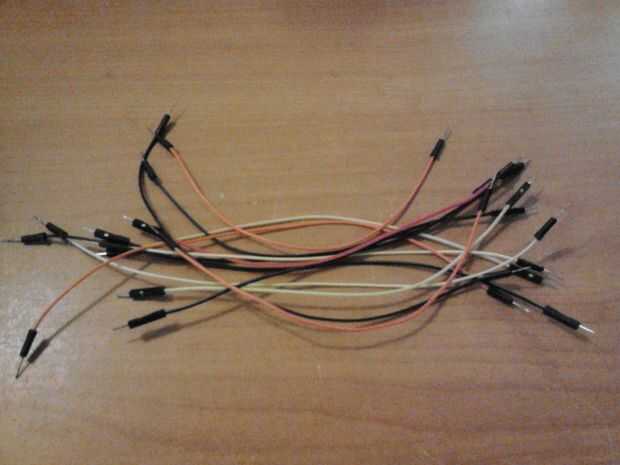

- Un par de cables de puente macho a macho

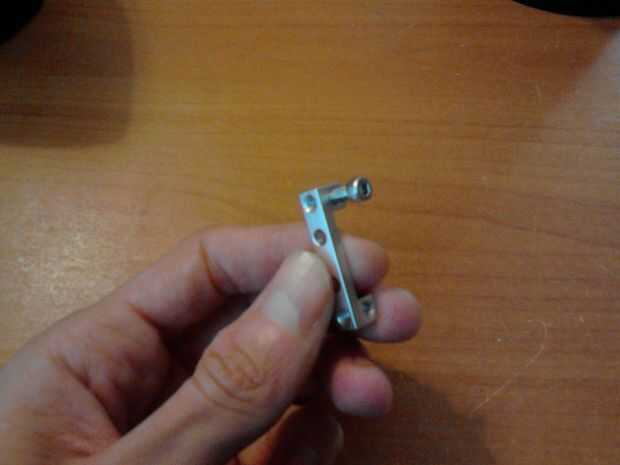

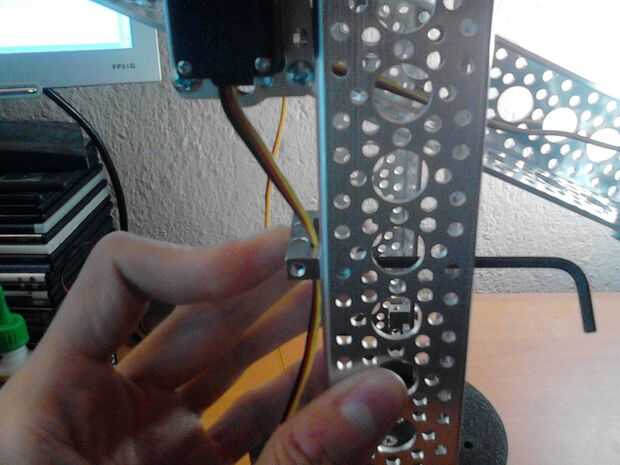

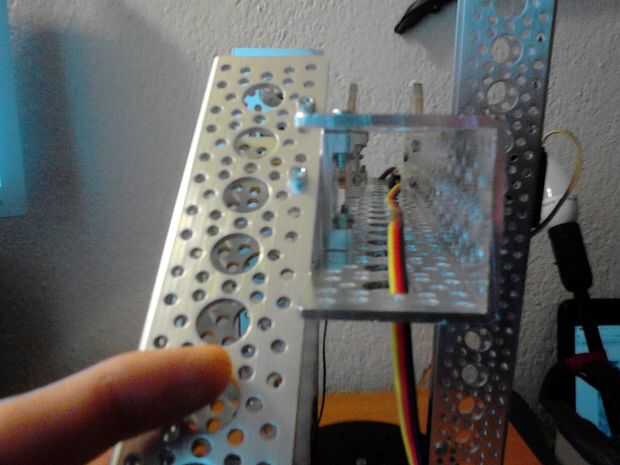

Tomar el Lado doble Monte A y desde el interior del canal con 2 tornillos de cabeza, conectarlas a Doble lado Monte E desde fuera el canal. Repita este paso para los canales.

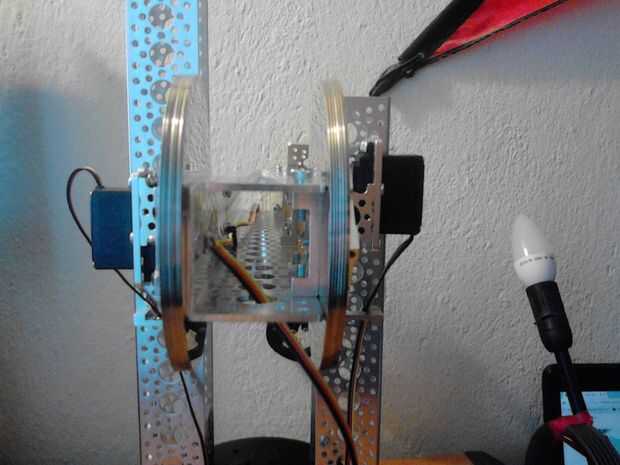

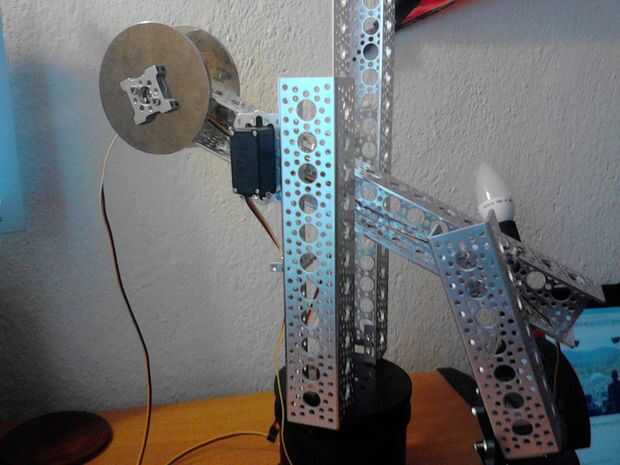

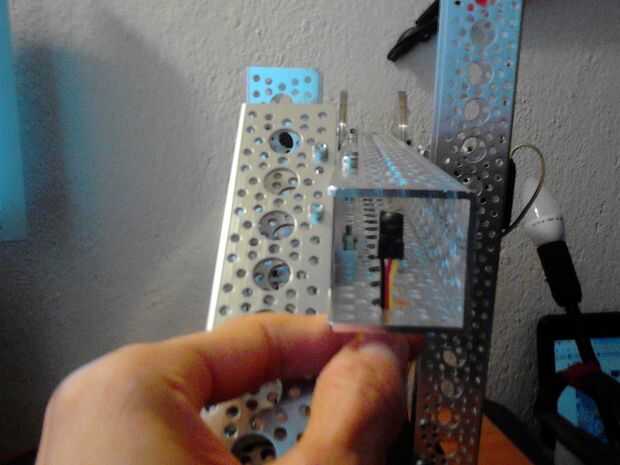

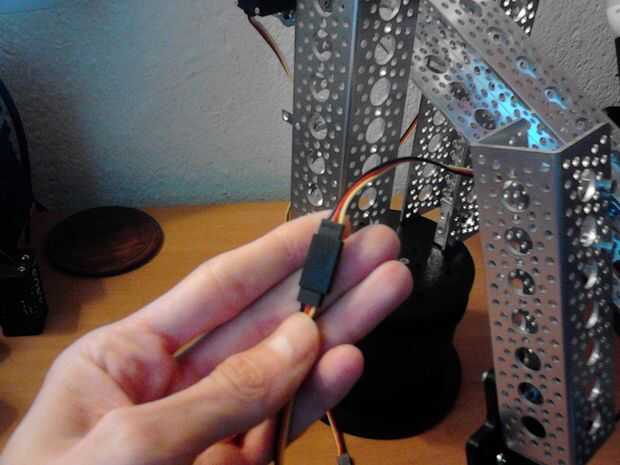

A continuación tenemos que extender el cable de pinza. Muy fácil, conectar la extensión al cable de servo (Asegúrese de no confundir los colores) y llevarla a 15" canal hacia el extremo donde están las placas de disco duro.

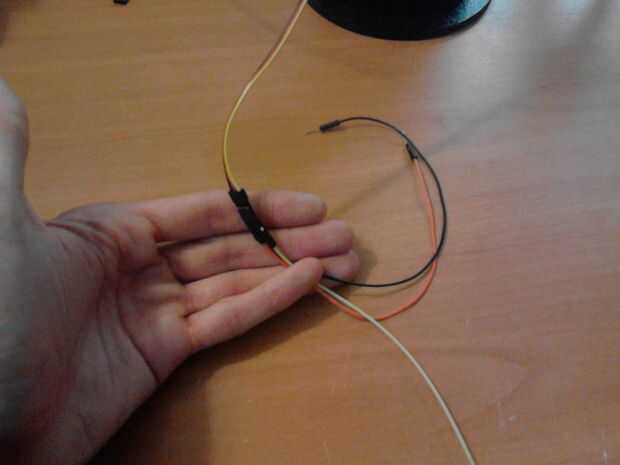

Los cables de los servos de otros pueden ser extendidos con los cables de puenteo de macho a macho.

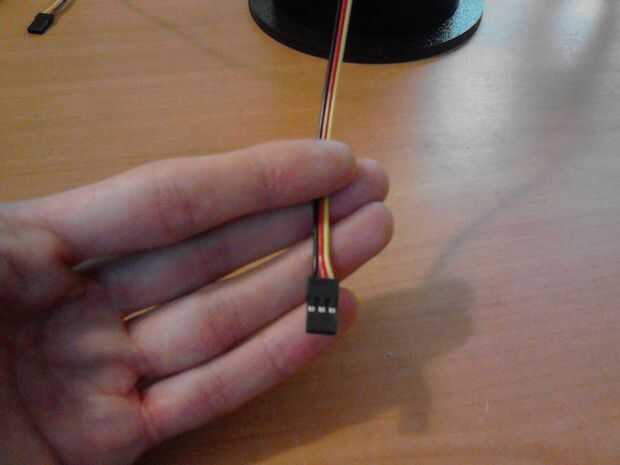

Es muy importante conocer el propósito de cada cable de tus servos. Yo uso Hitec estándar y como todos los servos, que tienen 3 cables de diferentes colores. Negro GND, rojo para la energía y amarillo para señal.
