Brazo robótico Custom Actobotics (3 / 12 paso)

Paso 3: Construir los canales que mantenga el brazo

Permite la construcción de la principio la base de los canales que te sostienen el brazo.

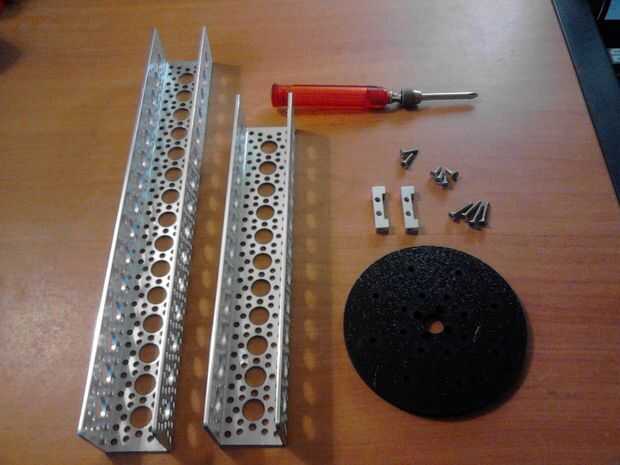

Vamos a necesitar:

1. La placa redonda de la base de pan.
2. 10 x 6-32 tornillos de cabeza Phillips (usted necesitará diferentes tamaños)
3. Un destornillador de estrella
4. 2 x 90 grados doble montaje lateral E eje Monte
5. 1 x 9" y 1 x 12" canales de aluminio Actobotics

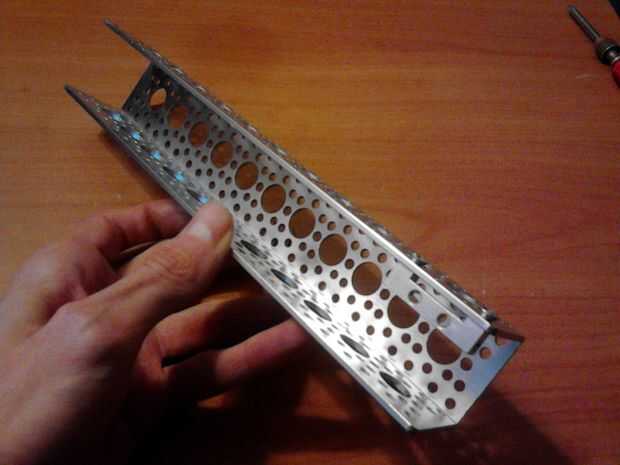

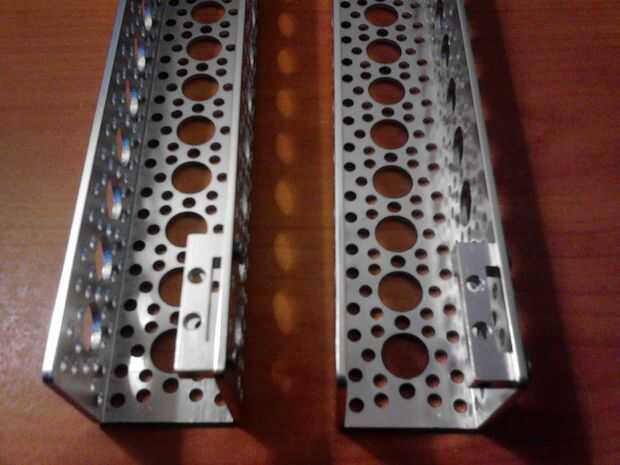

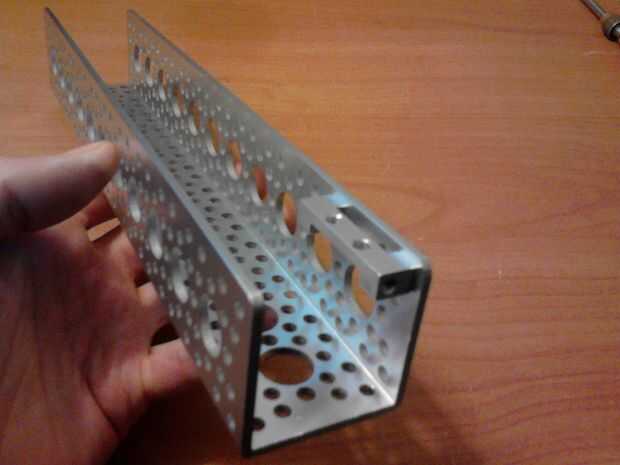

Primero Conecte el 90 grados lateral doble montaje E hub montar con 2 tornillos para el final de lacanal. Porque los agujeros de la redonda placa no coinciden con el ancho del canal nos se conectará con sólo un eje de montaje. Repita este paso para el otro canal.

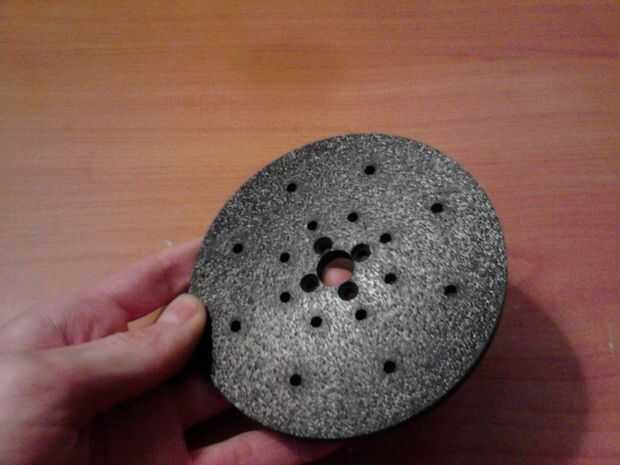

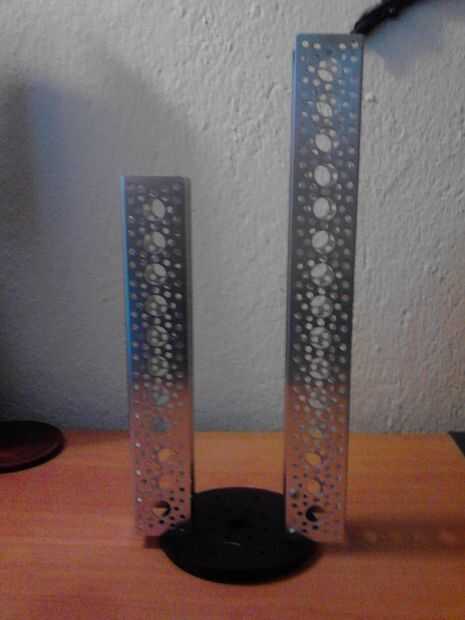

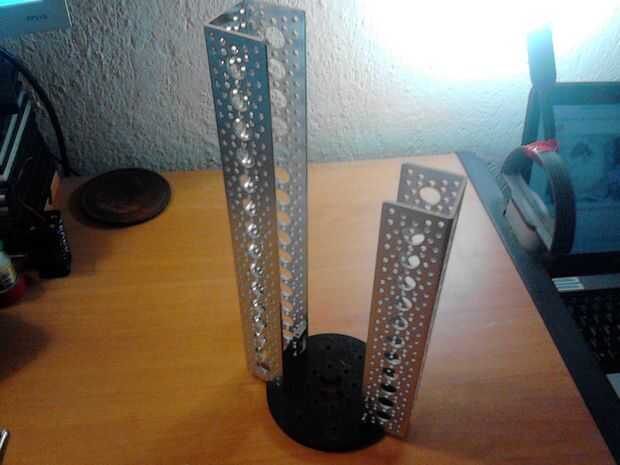

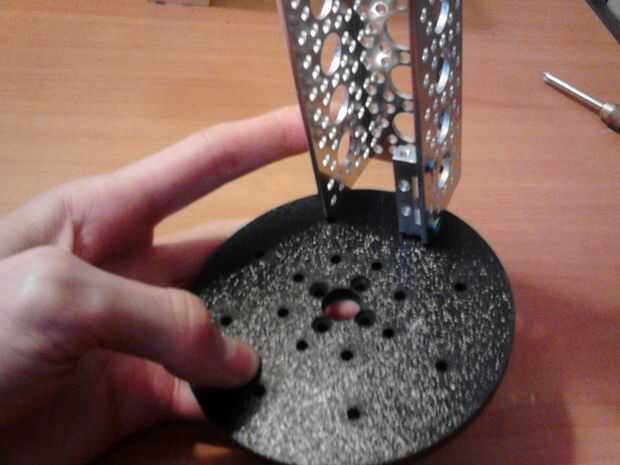

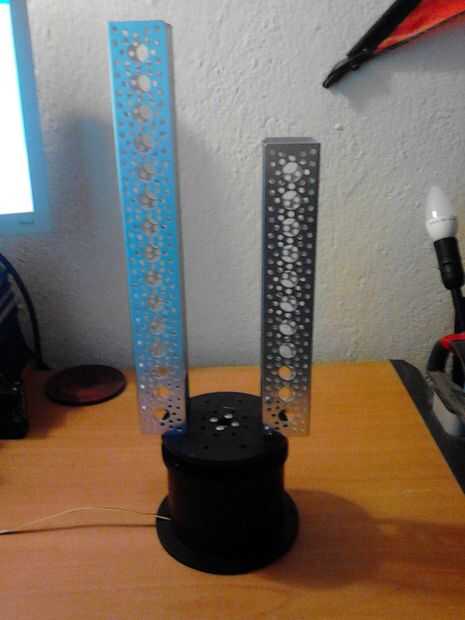

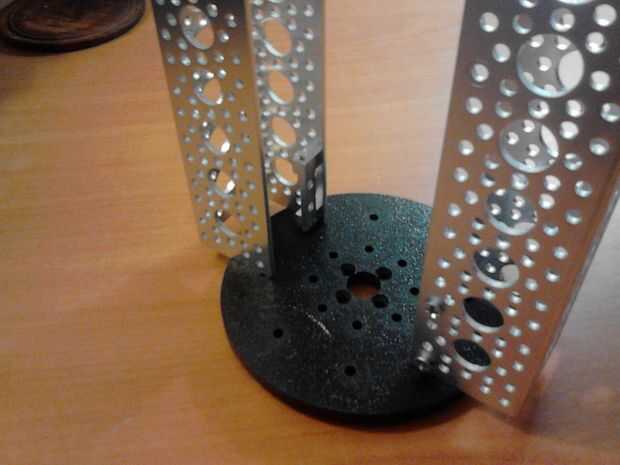

Segundo Tomar la redonda placa y 2 tornillos para conectar los canales de los agujeros exteriores. Un tornillo por canal. No te preocupes si están un poco flojas, porque cuando se unen el brazo va a estar bien.

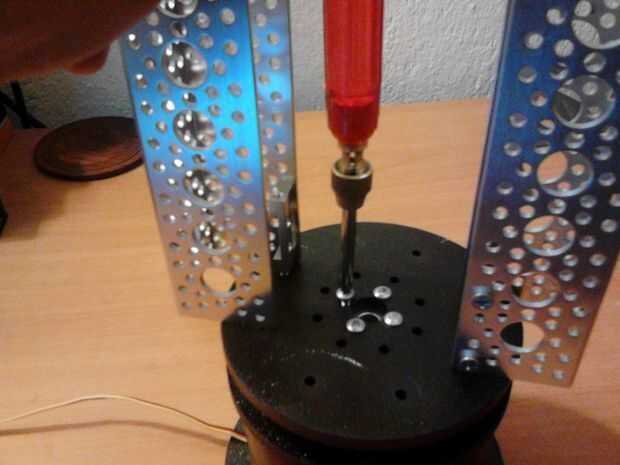

Tercero tomar los últimos 4 tornillos y conectar la placa redonda a la base de pan.

Echa un vistazo a las fotos de arriba para entender mejor la estructura de agujero. Permite continuar al siguiente paso.
