Brazo robótico Custom Actobotics (5 / 12 paso)

Paso 5: Conecte el Servoblocks a los canales de base

En este paso vamos a construir la estructura principal de nuestro brazo robótico.

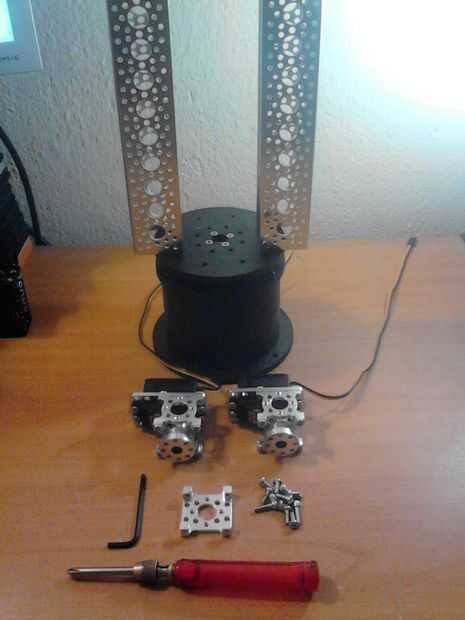

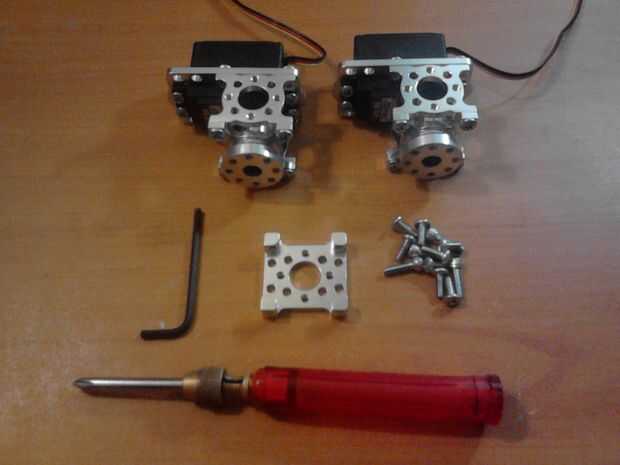

Vamos a necesitar:

  1. 4 x cincado tornillos de máquina de cabeza
  2. 8 x 6-32 tornillos de cabeza Phillips (usted necesitará diferentes tamaños)
  3. La base de pan
  4. El 2 Servoblocks
  5. Una llave hexagonal y un destornillador de estrella
  6. A 90 grados cuádruple eje Monte C
  7. Un canal de Actobotics de aluminio de 15"

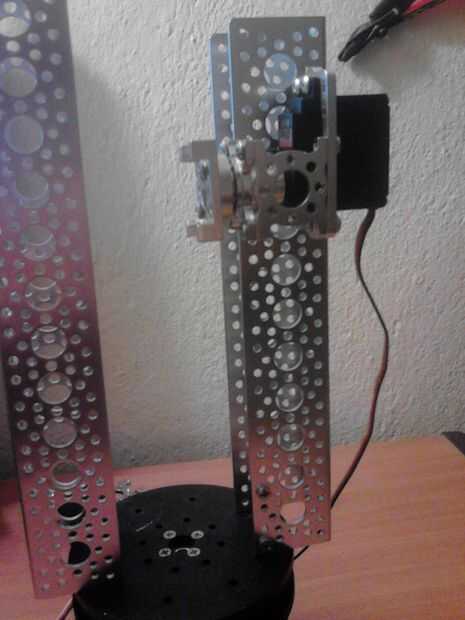

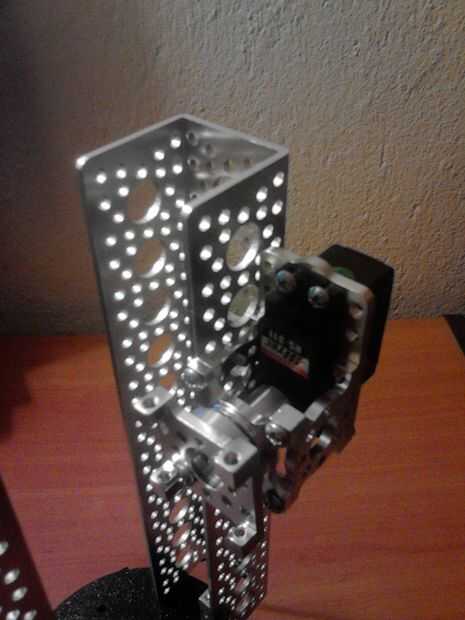

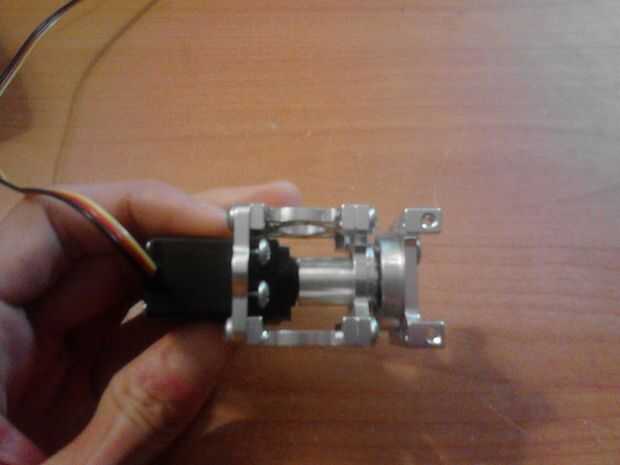

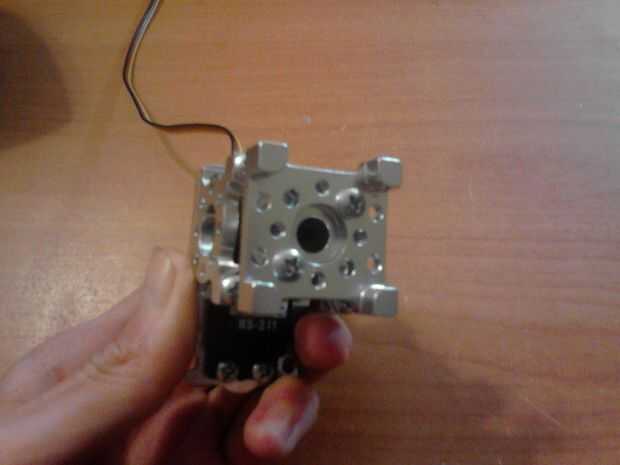

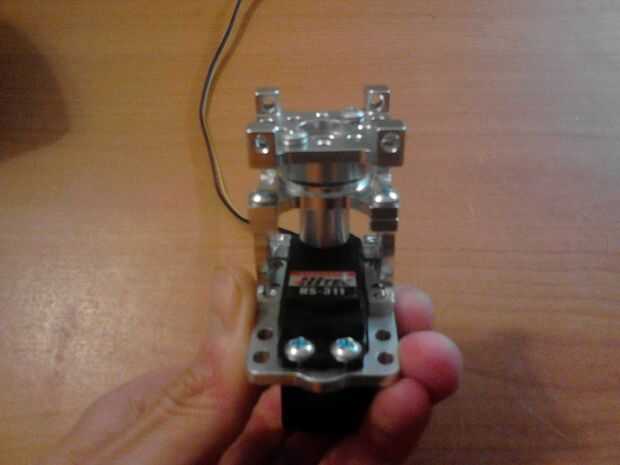

El primer paso es colocar el Eje cuádruple Monte C a un Servoblock con 2 tornillos de cabeza Phillips. Luego conecte el Servoblock a canal 9" de la base con 2 tornillos de cabeza Phillips.

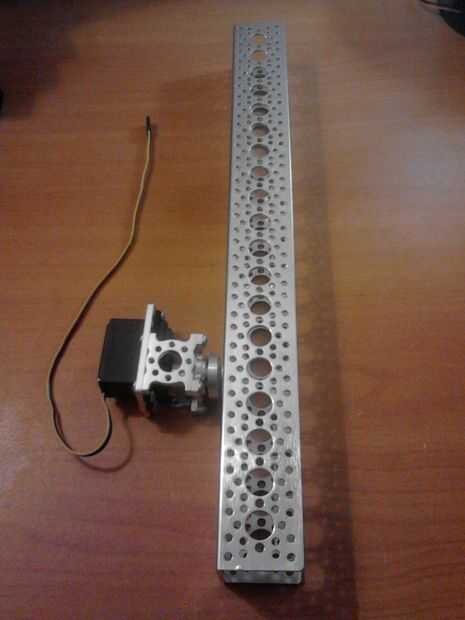

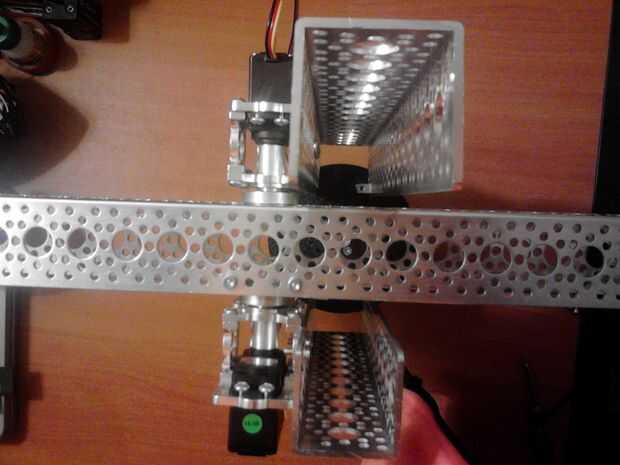

El segundo paso es colocar el canal de aluminio de 15" a la segunda Servoblock con 2 tornillos de cabeza Phillips. Luego conecte el Servoblock en el canal 12" de la base también con 2 tornillos de cabeza Phillips.

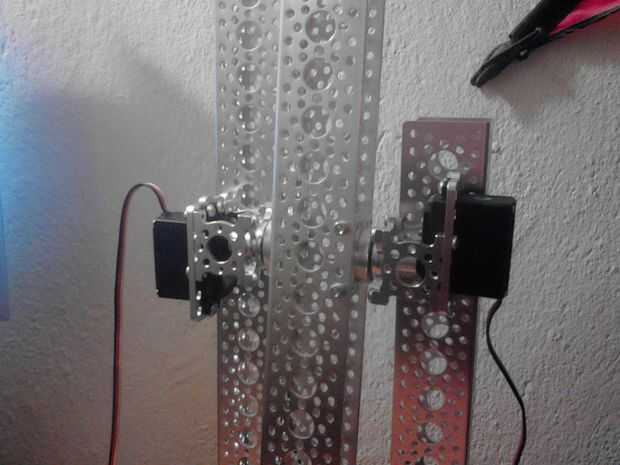

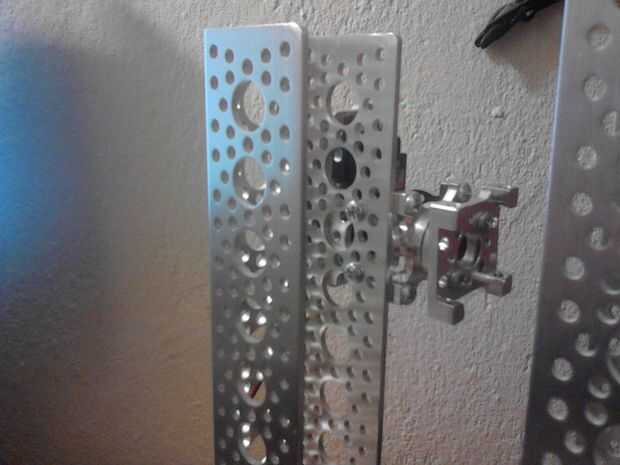

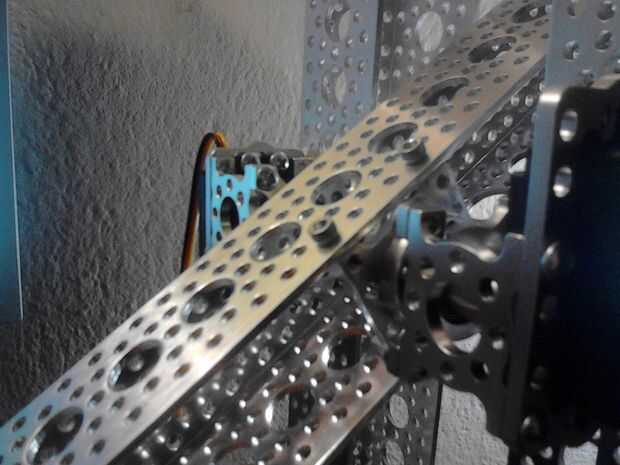

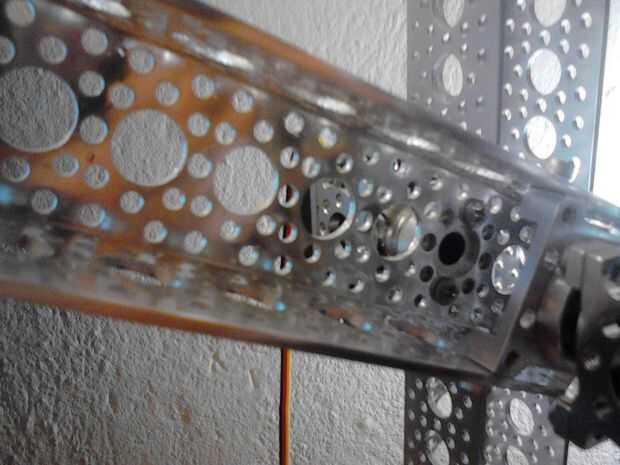

Último paso es atornillar el Cuádruple eje montaje C de la Servoblock que está conectado al canal 9", a los 15" canal con 4 tornillos plateados.

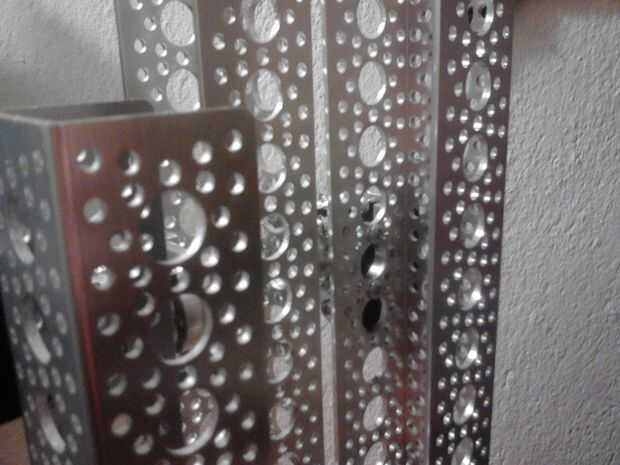

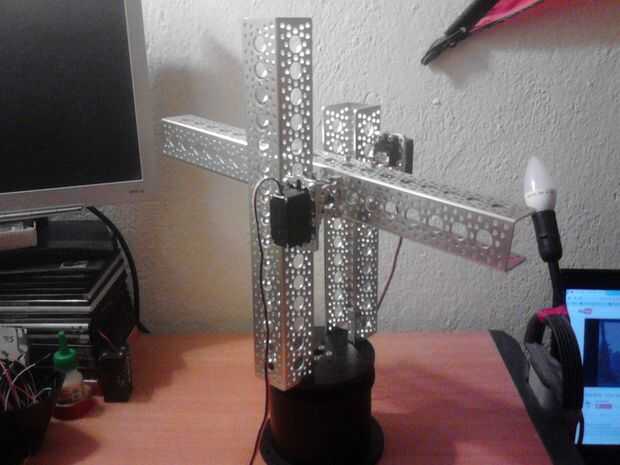

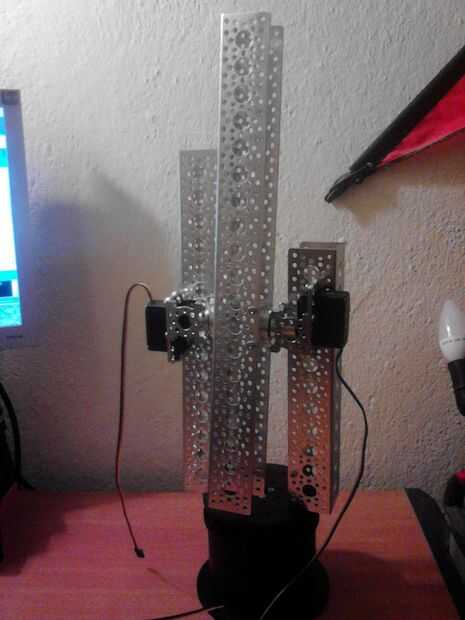

Echa un vistazo a las fotos de arriba para entender mejor la estructura de agujero. Permite continuar al siguiente paso.
