BRAZO robótico de la Xbox 360 [ARDUINO]: Axioma brazo (4 / 9 paso)

Paso 4: cableado

Estoy seguro que hay alguien que podría hacer más agradable este look pero este funciona muy bien.

Las cajas pequeñas en la parte inferior es una progresión lógica del circuito [algo que tiene más sentido para mí]

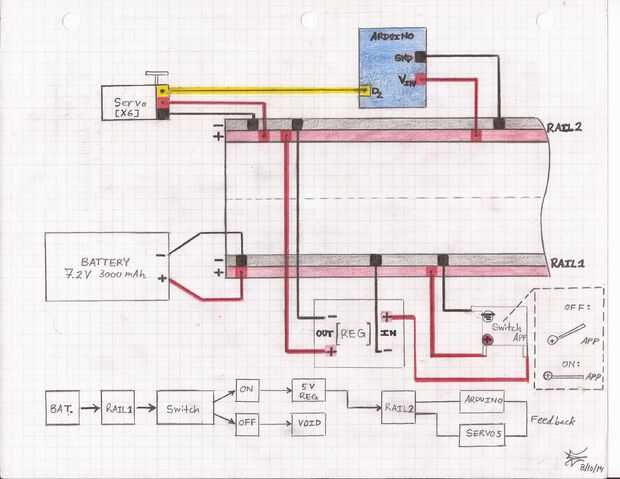

Además, aquí es una descripción de lo que está sucediendo, así como el circuito de Fritzing esquemática:
