Paso 28: Tensión montajes

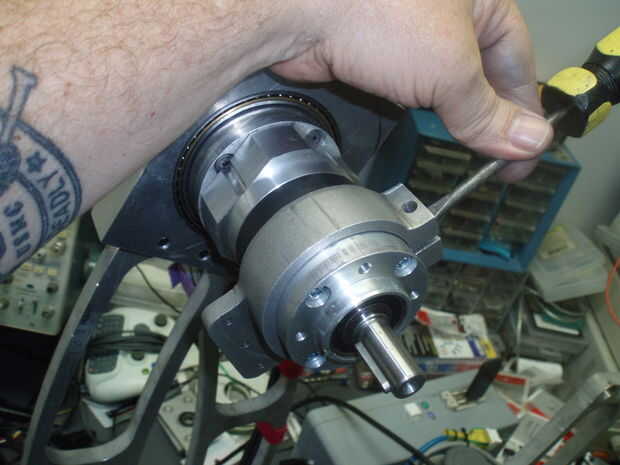

Una vez instalado el anillo entonces añadí el cilindro del aire se trata de un diámetro de 1,25 pulgadas por 10 pulgadas lanzar, cilindro de tracción de empuje por Bimba Inc.

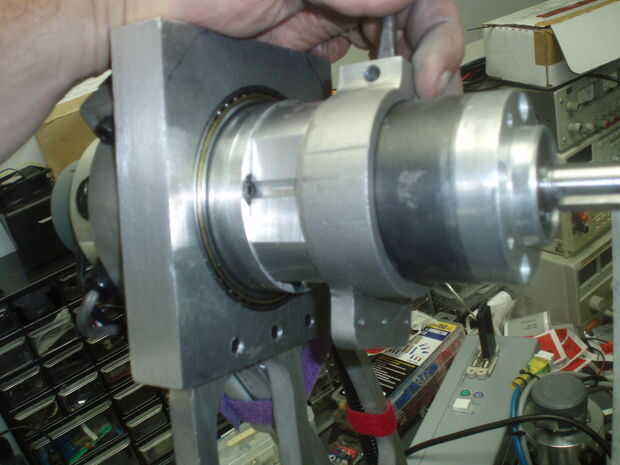

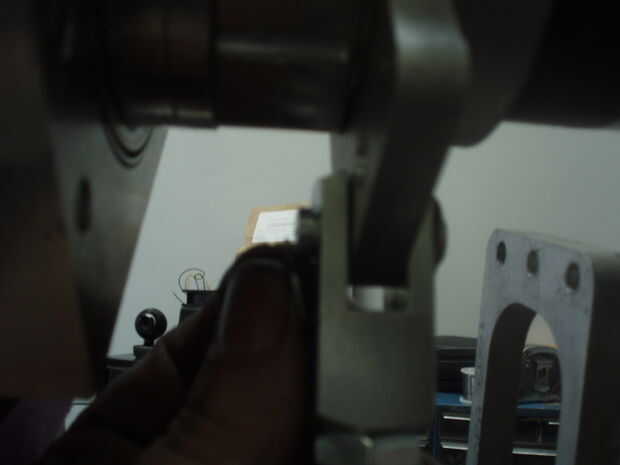

El equipo de montaje es suministrado por el fabricante del cilindro de aire. Los tres pequeños agujeros son para encajonar el ajuste que tenía que hacer ningún tipo de ajuste para hacer que todo funcione.

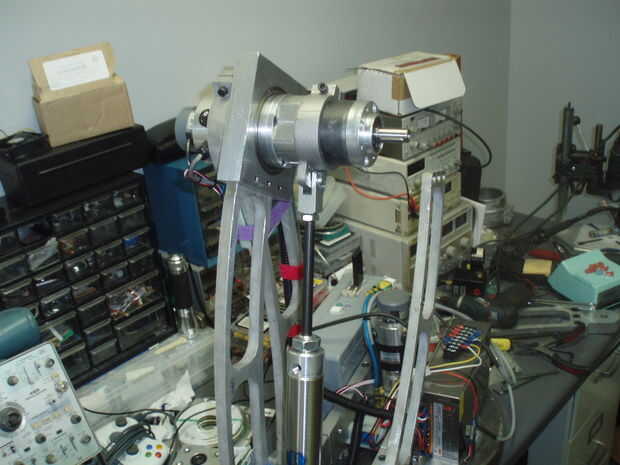

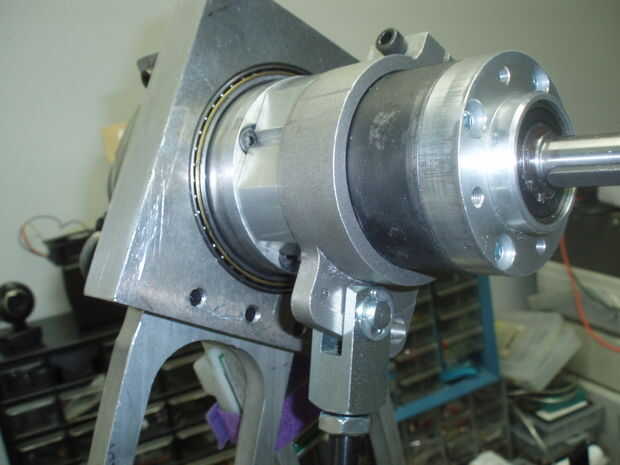

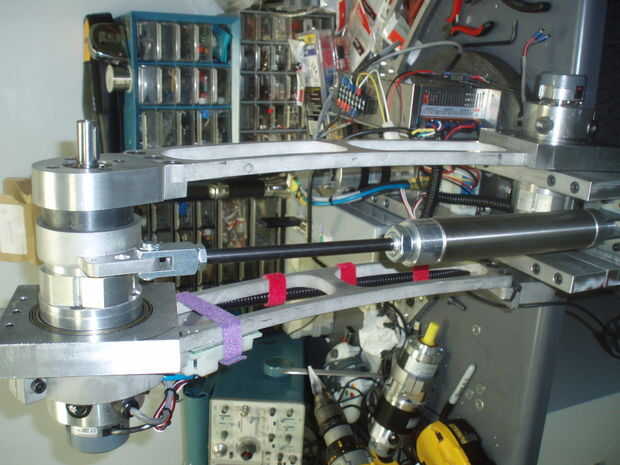

El siguiente pic muestra el cilindro conectado. Ahora puedo hacer cambios y marca donde se monte mi otro extremo del cilindro. También necesitará perforar y aprovechar para instalar.

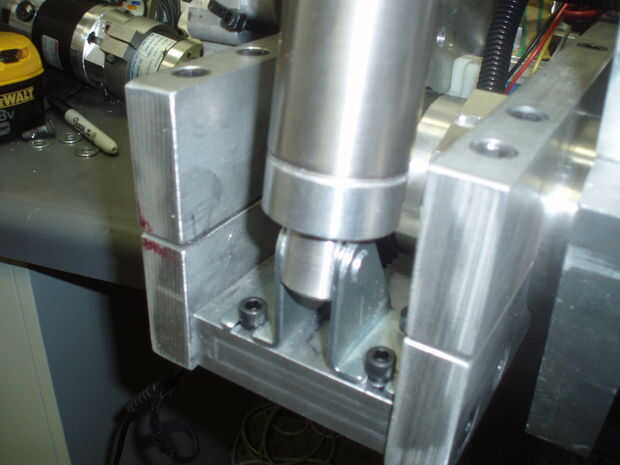

En la siguiente foto puedes ver el otro extremo atornillado. Este es el primero de los dos abajo necesito la otra será para la otra extensión. Iré también añadiendo un regulador de presión muy precisa al control, por falta de una mejor palabra aire primavera.

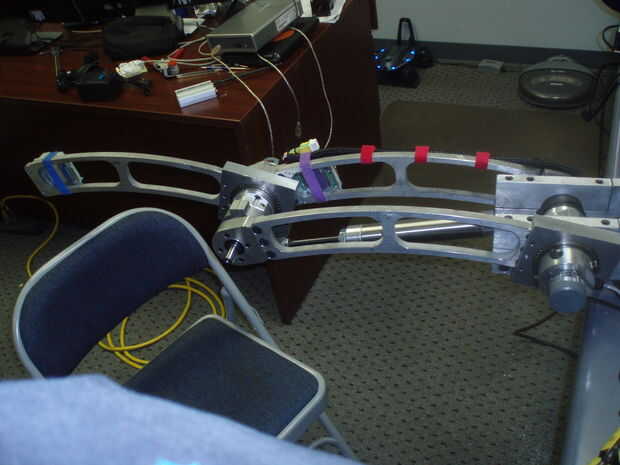

La imagen final muestra la extensión completa del brazo y la silla dan idea de la magnitud de esta bestia.
