Breadboard / Banana Jack Cable (1 / 5 paso)

Paso 1: Reunir las herramientas / materiales

Lo que sigue es una lista de lo que necesitará construir; todos los cuales son bastante fáciles de venir por:

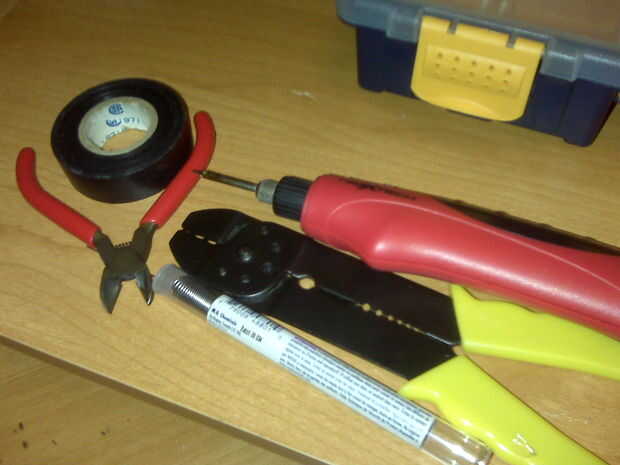

Herramientas:
Cortador de cables / separadores
Plegadores
Soldadura hierro / soldadura
Cinta eléctrica o del abrigo del encogimiento (su preferencia)

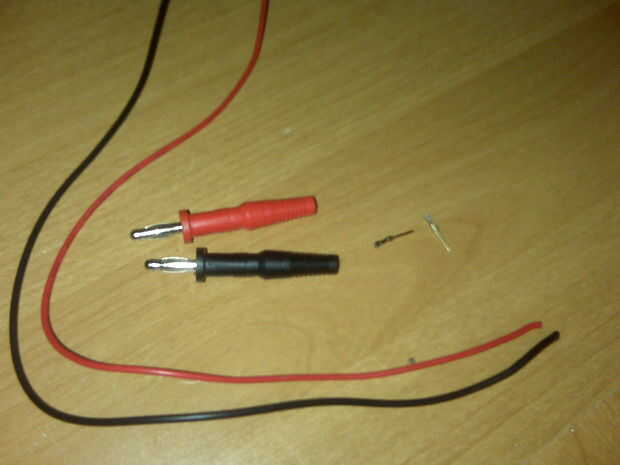

Materiales:
Cable de conexión (hice mi alambre de un retal de alimentación ATX; Es muy buena calidad y funciona bien para este proyecto)
Enchufes de banana Jack
Pernos D-secundarios (tuve que tomar una foto de (parts.digikey.com) ya mi cámara no podía tomar una foto decente de una - estos pines se pueden encontrar con más kits de conector D-Sub encontrados Radioshack / la fuente)
