BreadBooster: protoboard alimentación reinventado (2 / 4 paso)

Paso 2: Soldando en las cabeceras de doble pin

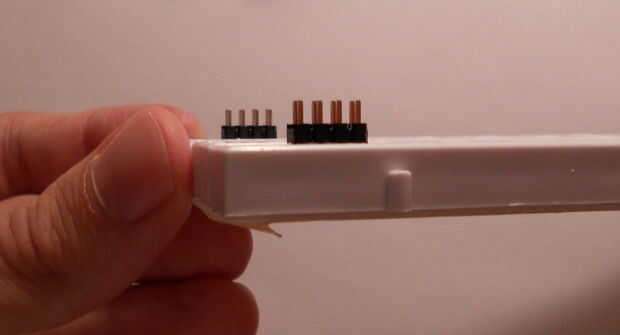

Coloque los conectores de perno doble encabezado en el protoboard.

Asegúrese de que estén completamente insertados en.

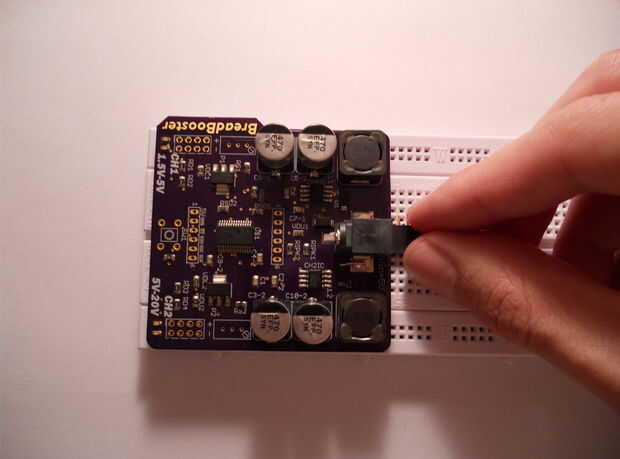

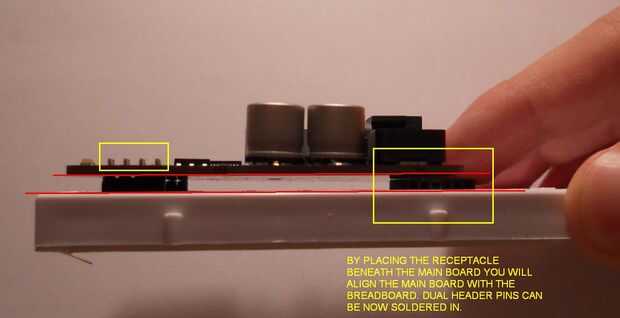

Inserte la placa en la parte superior dos cabeceras como se muestra en la imagen. Verifique que cada pin vino a través de la Junta. Ahora coloque un recipiente debajo de la placa principal. Receptáculo ligeramente levantará la placa principal y alinéelo con la protoboard. Ahora podemos soldar en las cabeceras de doble pin.
