: 3 principal estribo: parte inferior lado de soldadura
Inserte el interruptor táctil en el tablero.

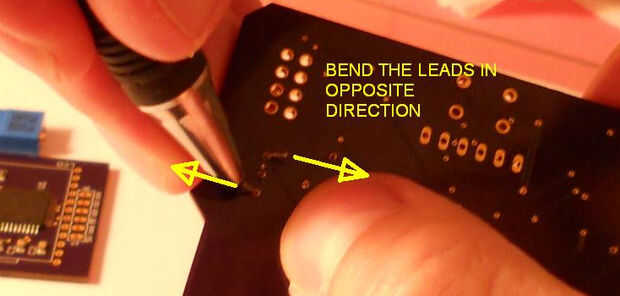

Ahora insertaremos ambas macetas de adornos en el tablero. Doble ambas superior y una inferior lleva pero en dirección opuesta. Esto bloqueará los potenciómetros en el tablero para que no se caen de él cuando nos tapa la Junta a soldar en.

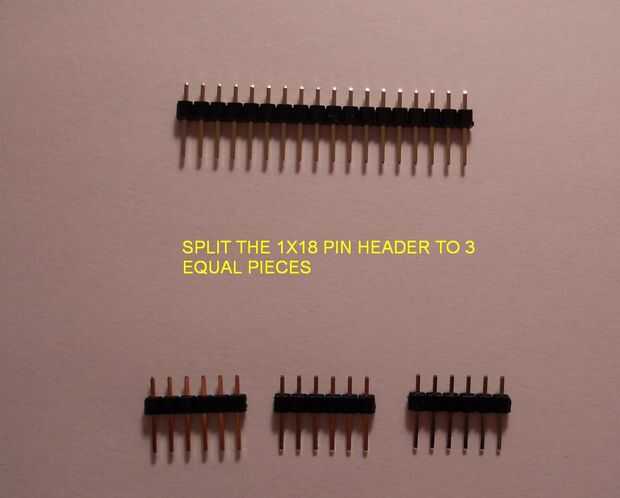

Split 1 x 18 jefe del pin de 3 piezas iguales (3 piezas como jefe del perno 1 x 6). Utilizaremos sólo dos de ellos. La tercera parte no será necesaria.

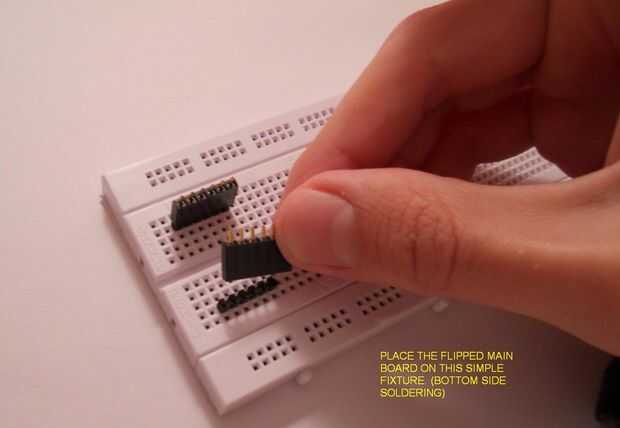

Ahora haremos un simple accesorio para sujetar la placa mientras estamos soldadura en la parte inferior del tablero.

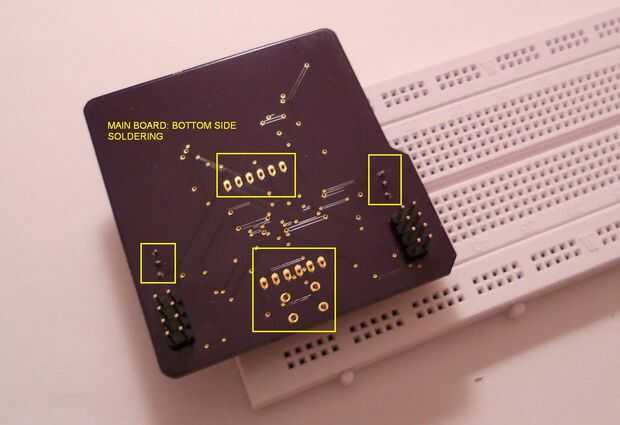

Ambos cabezales de 1 x 6 pin (previamente hechos) Inserte en el protoboard. Coloque ambos receptáculos como se muestra en la imagen. Voltear el tablero principal e insertarlo en el aparato. Verifique que cada pin de ambos recipientes vino a través de la Junta. La soldadura en las ollas de ajuste, interruptor táctil y recipientes.
Montaje de la cañería tablero ya está terminado.
