Paso 4: Mostrar la Junta de soldadura
Retire la tabla principal de la placa. Dos de 1 x 6 pines probablemente dejaron en protoboard. Ahora soldarlos en el tablero de pantalla junto con la pantalla LCD.

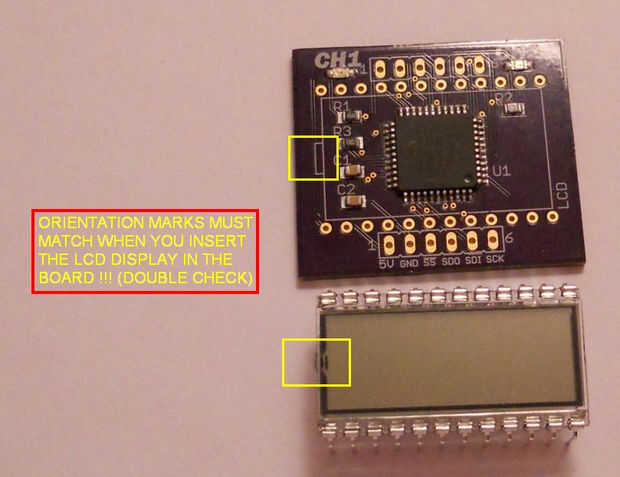

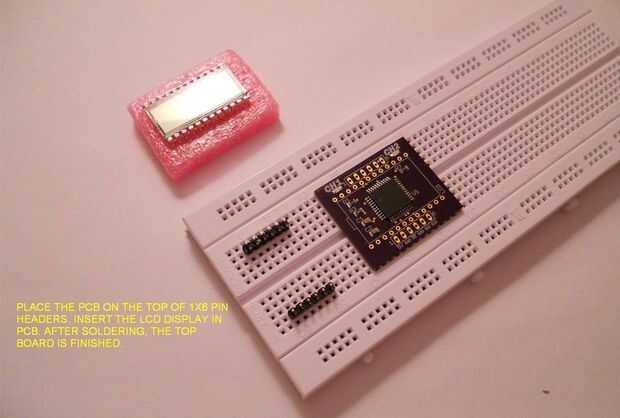

Inserte la tablilla en la parte superior los encabezados de 1 x 6 pin. Insertar la pantalla LCD en el tablero. Ser cuidadosamente seguir las marcas de orientación de pantalla LCD y símbolo de LCD en el tablero (Compruebe que ha insertado la pantalla LCD muestre correctamente antes de que la soldadura en).
Ahora puede soldar los pines y pantalla LCD. La forma más fácil de la exhibición del LCD de la soldadura es soldadura de la parte superior de la PCB. No olvide sujetar el soldador demasiado en cada almohadilla porque la pantalla es sensible al calor.
BreadBooster™ conjunto está ahora terminado. Colocar el PCB del Display en el PCB principal y BreadBooster™ está listo para usar.
