Siempre he querido acceder a los pines Gpio de frambuesa PI de una manera más segura. Ésos no son 5V tolerante y necesitan un cambio de nivel.
Me encontré este genial traductor nivel chip de TXB0108 de Texas Instruments. Es un bidrectional 3.3 traductor nivel de lógica de 5v en un paquete muy pequeño.

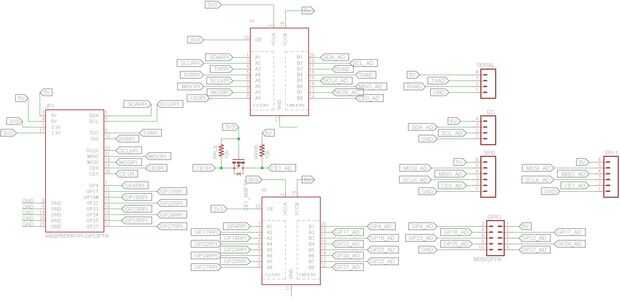

Los pines total en el puerto GPIO RPI que necesitan ser convertidos son RX + TX, SCL + SDA (MOSI + MISO + SCK + CS0 + CS1) + 8 pernos, 17 pernos totalizadora. Con dos de esas fichas y un Mosfet en base lógica nivel traductor, pude construir un tablero en un espacio reducido de 22.91mmx37.24 mm.
Tengo mi PCB fabricado del parque de SST, que cuesta ~ 7 USD por tres tableros. Las fichas de convertidor de voltaje que había pedido para las muestras, así que les conseguí gratis.
Cada conjunto de pernos de breakout tiene 5V y GND en las esquinas de ese puerto.
