Breakout de protoboard Bluno escarabajo (1 / 9 paso)

Paso 1: Para soldar los pines GND y VCC

Vamos a empezar por las clavijas de alimentación de soldadura. Sirven como fuente para la placa y por lo tanto lo queremos lejos sobresale en la parte inferior del tablero. Alternativamente puede usar la variedad 'apilable' alto, pero asegúrese de que la corona de plástico se encuentra en la parte inferior si (o inserte a espaciadores en ambos lados).

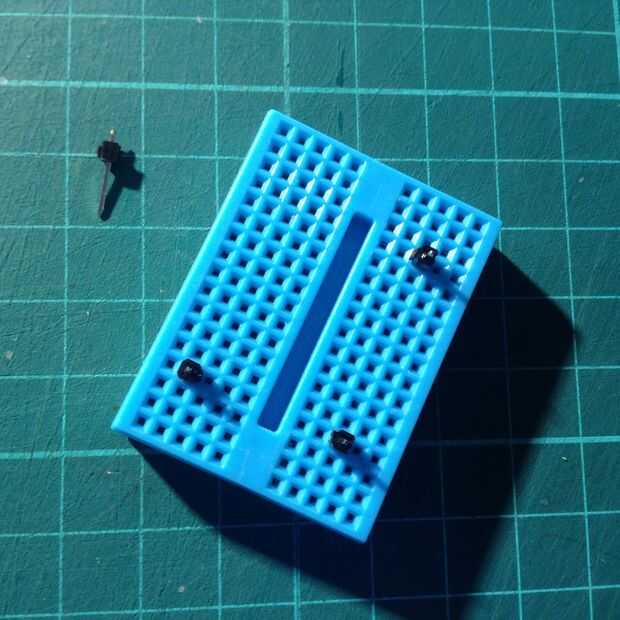

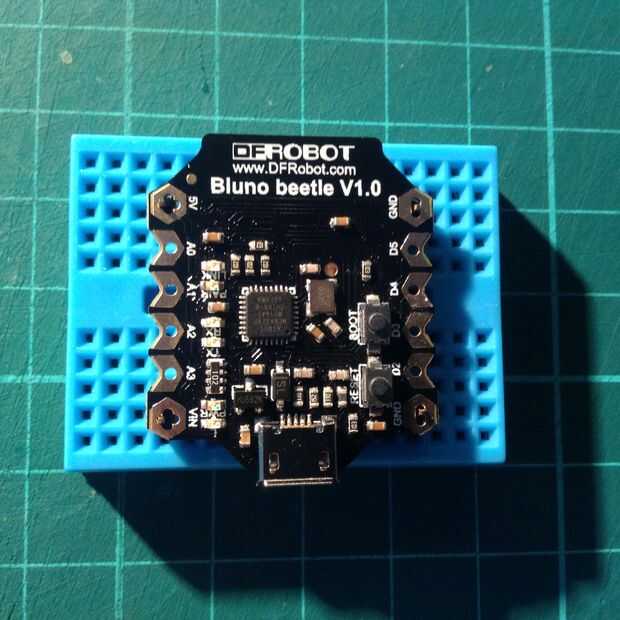

Inserte las clavijas hacia abajo en el protoboard como se muestra. Por ahora los lugares exactos no son importantes como sus posiciones relativas son de modo que el escarabajo ranuras perfectamente en la parte superior.

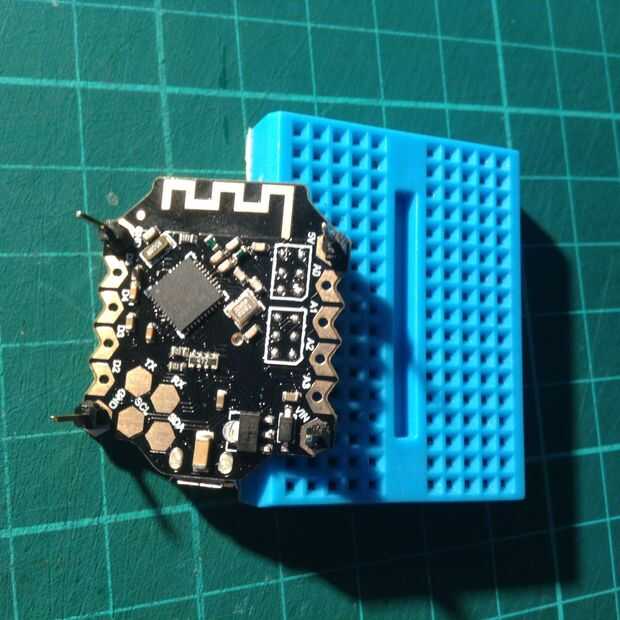

Tenga en cuenta que mientras que la echada entre los terminales de la placa es no estándar, convenientemente el '+' y '-' corte en el tablero permite el escarabajo alinear casi a la perfección con la protoboard.

La soldadura de los pernos en su lugar - debe ser un trabajo fácil!
