Breakout de protoboard Bluno escarabajo (6 / 9 paso)

Paso 6: Creación de la horquilla

¿Si te has ido lejos con este instructable entonces nada puede detenerte, correcto?

La parte difícil de esta soldadura es que tienes que ser muy específicas cómo montar las conexiones, donde debe ir la soldadura y cuánto de él se aplica. Es mucho menos incómodo que soldar los pines de I/O aunque, pero si no tienes las herramientas adecuadas esto rápidamente podría llegar a ser un ejercicio de frustración.

Lo importante aquí es que quieres el perno ángulo para ir en la parte exterior del bloque de terminales, pero soldar desde el interior. Si no lo haces así tendrás ya sea dificultar algunos de los pines, o el riesgo de cortocircuitadas señales en el borde del PCB.

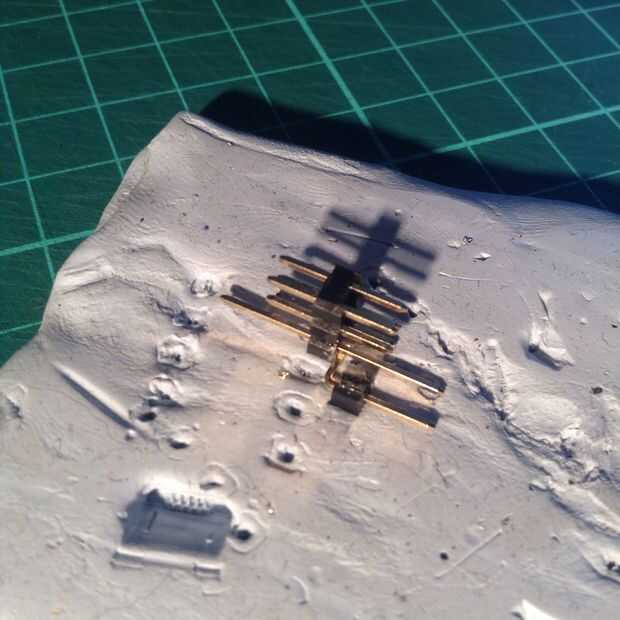

Otra vez, blu tack está aquí para el rescate. Poner el perno ángulo en él y empújelo suavemente. Puede que desee quitar la corona de plástico si el soldador es bastante abultado, pero dejando en que pueda evitar tener que enterrar el pin en el blu tack, por lo tanto, si se puede, mantendrá alrededor por ahora.

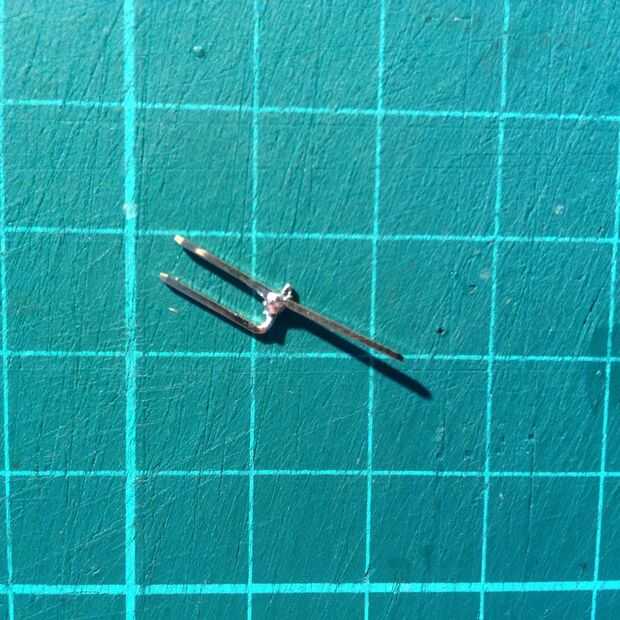

Luego, siéntese el bloque de terminales en la parte superior, más que específicamente el perno alto necesita cruzar el perno ángulo justo. Lo que buscas es una estructura alta de 3 plantas sobre el perno ángulo, para que la horquilla se divide a un lado en lugar de ampliarlo.

Ajustar la distancia por el ojo para que sólo una pequeña parte del perno del ángulo se extiende más allá del perno alto. No te preocupes demasiado sin embargo, como hay un poco de vaivén habitación - sólo intentan conseguir un buen ángulo recto para que la horquilla se ve agradable y paralelo.

Tenga en cuenta que el perno ángulo usado es muy importante, tratar de encontrar uno con un lado corta y que picos bastante altos para que coincida con la altura del perno alto en el bloque de terminales.

Usted tendrá que repetir este paso 3 veces más, o más exactamente una vez, a continuación imágenes de espejo para las 2 restantes. Si no estás seguro de lo que quiero decir aquí, echa un vistazo al siguiente paso donde te muestro cómo todo viene junto, y que entonces tendría más sentido.
