Paso 2: Diagrama del circuito
Ahora, mantenga sus caballos antes de empezar a preguntarme qué es este diagrama unconvential del circuito, ya que no es un diagrama del circuito.
Esencialmente, es mi propio método de visualizar cómo se distribuirán los componentes en una placa perforada, ya que encuentro bastante difícil traducir un diseño de un diagrama del circuito al paso de trazar físicamente.

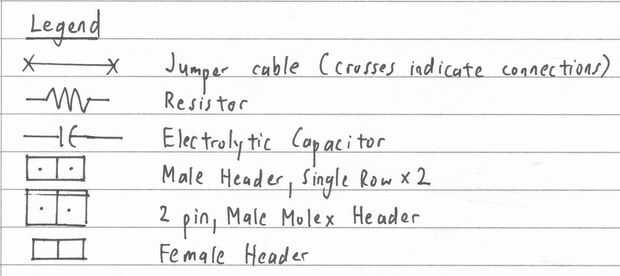

Para información adicional sobre el significan de los símbolos, hacen referencia a la leyenda en este paso!
Puntos a destacar:
1. he incluido un LM317 porque no quiero usar los 3.3V de CP2102, para no freír el alto consumo de corriente de la ESP.
2. el LM317 es un regulador lineal y es increíblemente ineficiente cuando se trata de cargas corriente más altas. Así, una palabra de Consejo: use esta tabla solamente para flash programas a tu 01 ESP (el ESP no dibuja mucho de la corriente cuando está programando) y no lo utilice para prototipado, como este diseño no es para manejar la corriente grande que dibuja la 01 ESP cuando a plena carga. Esto hará que el LM317 producir mucho calor y puede dañar sus componentes.
3. en cuanto al punto 2, una solución mejor para esto sería usar un regulador de conmutación, como esto: (http://www.dimensionengineering.com/products/de-sw033), que es un regulador de voltaje que yo utilizo en la versión prototipo de este tablero de arranque.
4. configuración de GPIO, 0 pin:
Tenga en cuenta que cuando la GPIO, 0 pin está conectado a GND al iniciar, esto hace que el ESP8266 entrar en su modo que destella, que le impide ser utilizado normalmente. Por lo tanto, una solución que he utilizado (inspirado en: era crear un puente que pone en cortocircuito GPIO 0 a tierra cuando se conecta. Cuando en uso normal (por ejemplo, supervisión de la salida Serial mediante el CP2102), se puede quitar el puente.
