Paso 5: Conectores inferiores
Usé un 5 mm de ancho, 0,5 mm espesor tira de cobre a los conectores de la parte inferior del doblez.

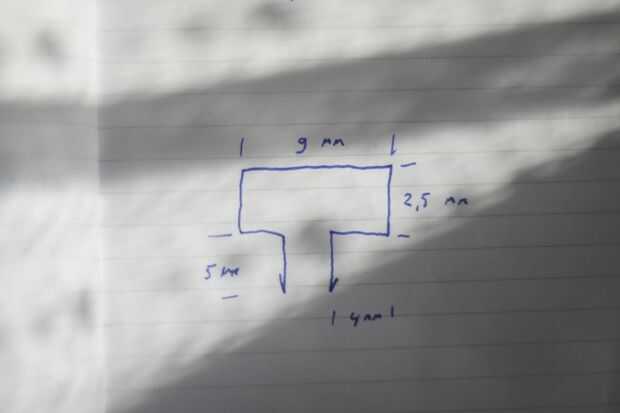

Vea el dibujo de cómo doblar la tira.
Para hacer esto fácilmente repetible, hice una plantilla para ello.
También puede utilizar alicates de punta:
- Cortar la tira a una longitud de 30 mm
- El último 1,5 mm en ambos lados se pliegan
- Doblar para arriba otra vez de 4,5 mm de ambos pliegues
- Doble hacia abajo de los últimos pliegues de 3,5 mm
- Doble hacia abajo 2,5 mm de los últimos pliegues

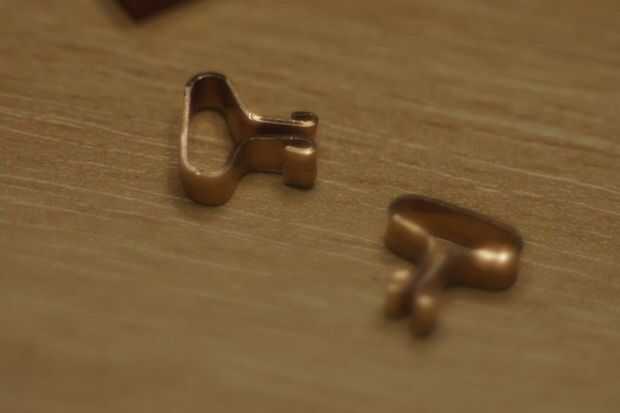

Si todo ha ido bien, terminó con algo que se parece a las fotos.

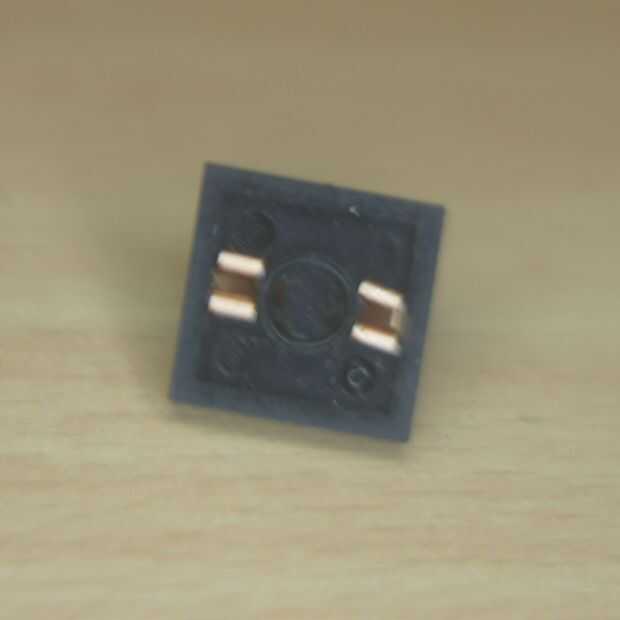

- Ahora basta con pulsar las cosas en la ranura hecha en la placa de 2 x 2.

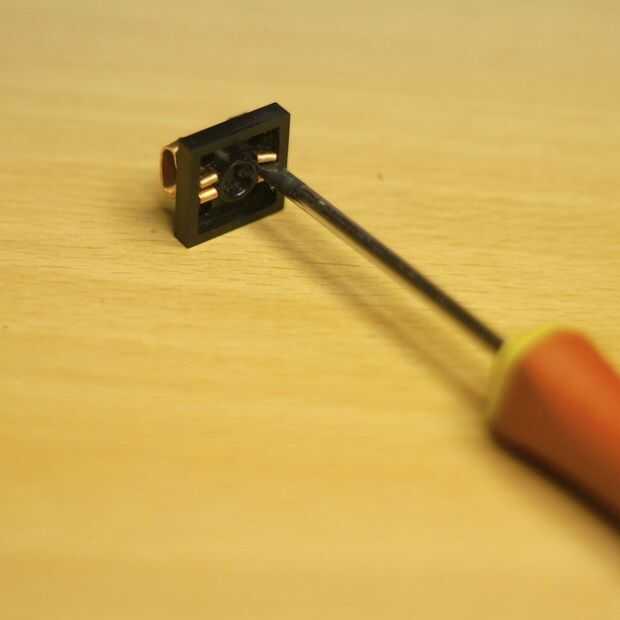

- Doblar hacia fuera los dos contactos poco con un destornillador pequeño y se clasifican.
