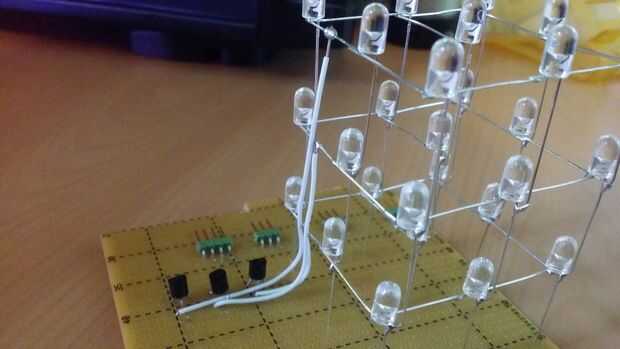

Paso 6: Conectar las capas con el perfboard
Utilizar 3 cables para conectar cada capa a uno de los transistores.
Se puede ver que pin tienes que soldar en el diseño de perfboard en el paso 5.
Ahora se hace el cubo! Para conectar a tu Arduino tienes que conectar los cables a los encabezados.
Se puede ver cómo conectar los cables mediante la imagen proporcionada en el paso 7 ("programación").
Después de conectado el Arduino al cubo puede programar mi código para ver ya que todo está funcionando correctamente. Si no está seguro que si funciona todo correctamente te sugiero echar un vistazo a mi video de youtube ya que es el mismo código que usé en el video.
¿Algunos de los LED no se encienden? Compruebe ya todas las conexiones de soldadura son aceptables y comprobar cortocircuitos en su perfboard.
Usted puede venir a través de lo que una de las capas no funciona. Esto es probablemente porque uno de los transistores se daña... No te asustes! Si se sustituye el transistor dañado su cubo de LED debería funcionar bien.
