BRICOLAJE 7 segmentos Display (1 / 3 paso)

Paso 1: Cómo se funciona un Display de 7 segmentos

Normalmente una pantalla de LED de segmento 7, sorprendentemente se compone de 7 segmentos de LEDs o luces!

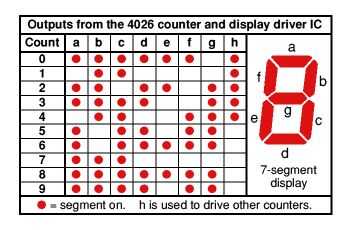

Cada segmento es etiquetados de A a G y luego controlado por varios circuitos integrados (como CD4026) que luego a su vez suministrará electricidad a cada segmento en un patrón que esperamos que nos crea algunos números.

Cátodo común significa que cada cátodo del LED está conectado juntos y enviado a la tierra.

Ánodo común significa que cada ánodo del LED está conectado juntos y enviaron a la Vcc o positivo.

Mayoría de las aplicaciones usarán el Cátodo común.

En algunos lugares también se puede utilizar el punto Decimal.
