Paso 3: Hacer la pantalla

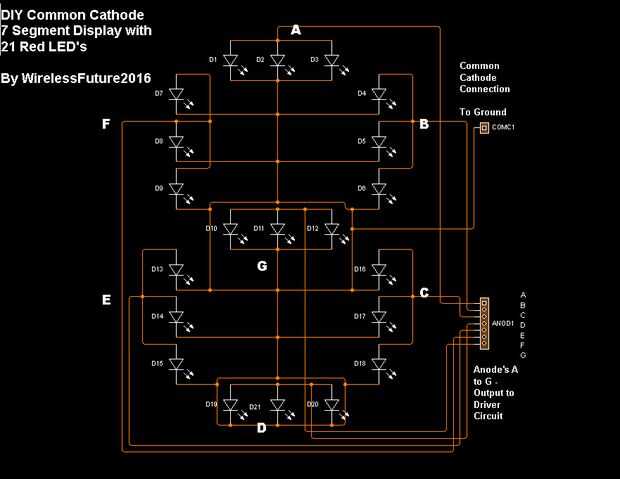

Como se puede ver en el Diagrama del circuito, es muy sencillo hacerlo. Dejo la creatividad depende de ti, como realmente puede diseñar esto en muchas formas, puede utilizar cajas de plástico de lujo, o usted puede insecto muerto estilo o hacer en un protoboard.

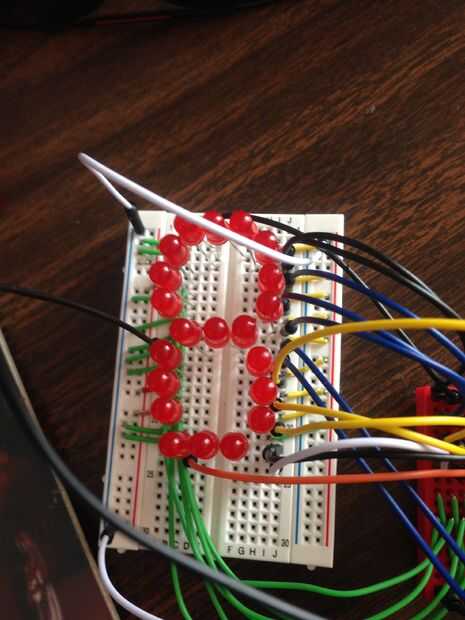

Simplemente colocar el LED en grupos de tres, para que tenga 3 LED de segmento A, 3 LED de segmento B y así sucesivamente un así sucesivamente hasta que haya algo que se asemeja a una pantalla.
Todo lo que tienes que hacer ahora es conectar los cátodos de los LED juntos y cada ánodo de cada segmento junto.
Luego, debe tener 1 cable para los cátodos y los cables de 7 para los ánodos, etiquetados A, B, C, D, E, F, G , respectivamente.
Estos cables Irán entonces a un controlador de pantalla, que cubriré en otro Instructable.
¡ Espero que he explicado todo con cuidado!
¡ Disfrute!
