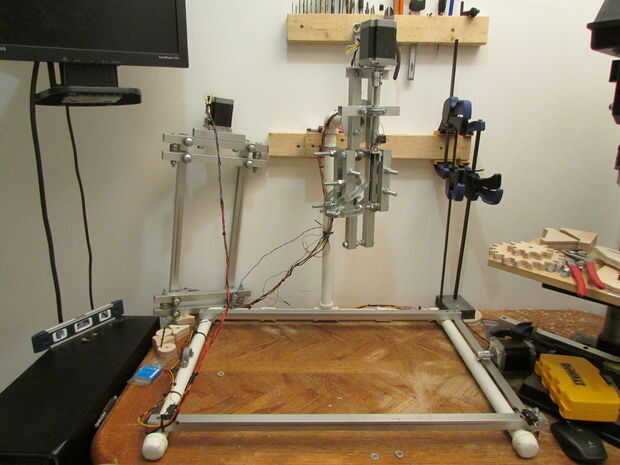

BRICOLAJE aluminio 3 ejes CNC Router (3 / 16 paso)

Paso 3: Eje X

Guías lineales X el son aproximadamente de 26" de largo y son espaciados 15" aparte el interior partes de los rieles.

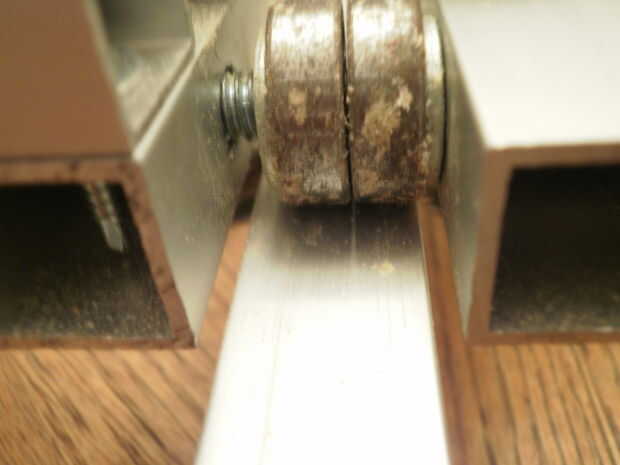

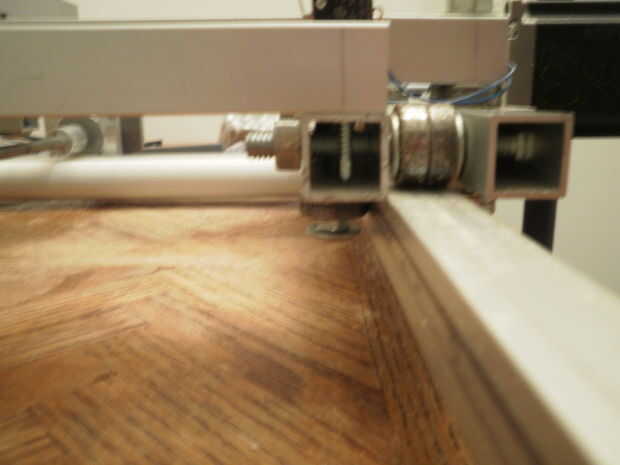

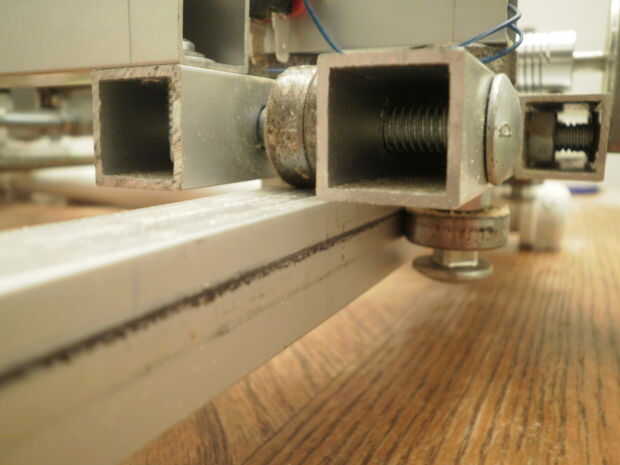

Puede parecer como si todo el "carro" se celebra sólo hacia abajo por gravedad, pero los cojinetes en el lado realmente exprimir el carril muy bien y dejan una mancha negra.

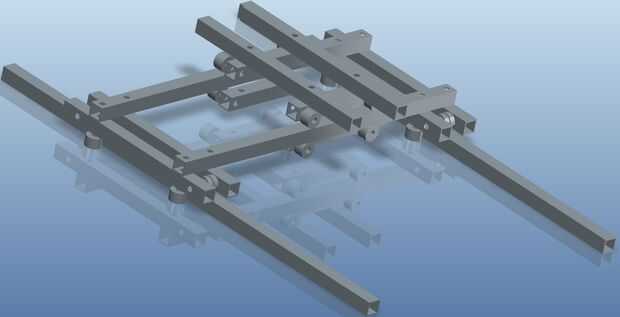

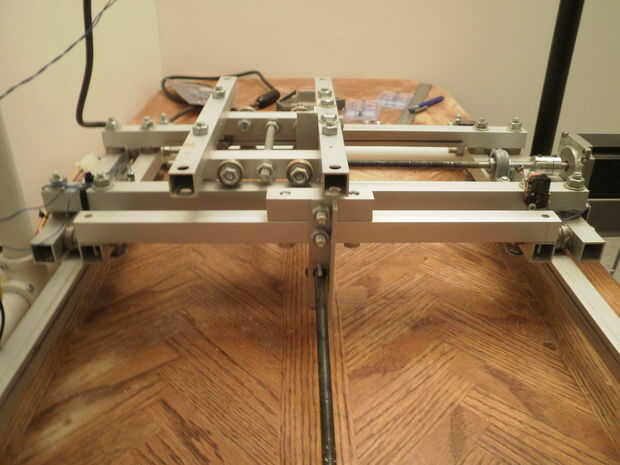

La X eje y eje Y construyen juntos como un conjunto.

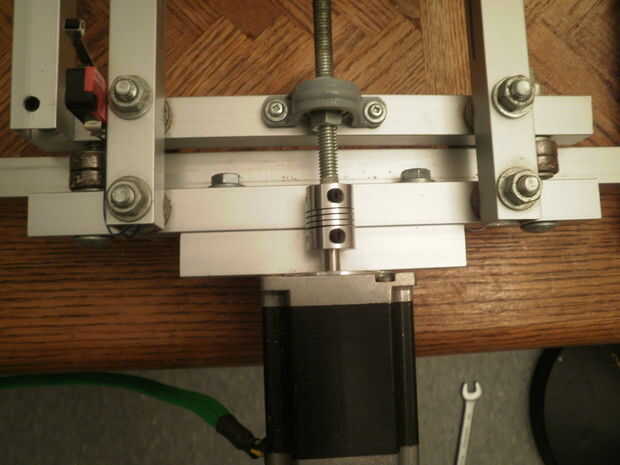

Las guías lineales Y ayudar realmente a los cuatro bloques X (usaré bloques por la falta de una palabra mejor) alojarte cuadrada entre sí.
