BRICOLAJE aluminio 3 ejes CNC Router (4 / 16 paso)

Paso 4: Eje

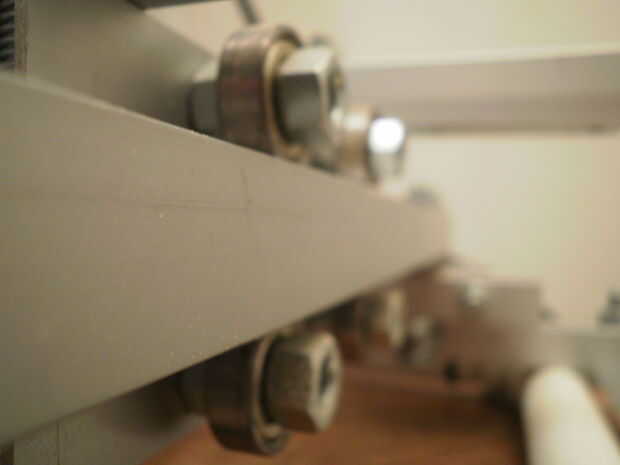

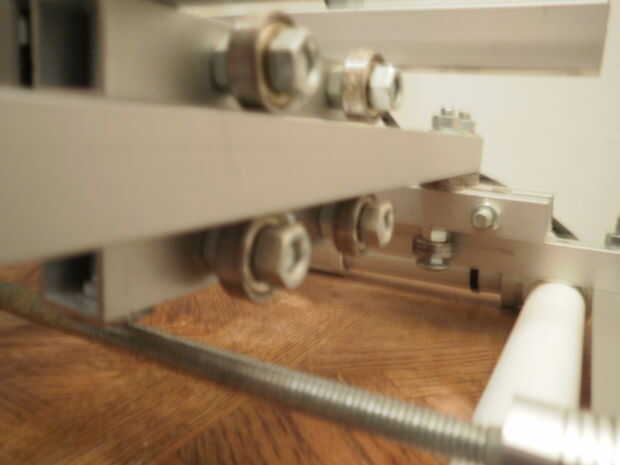

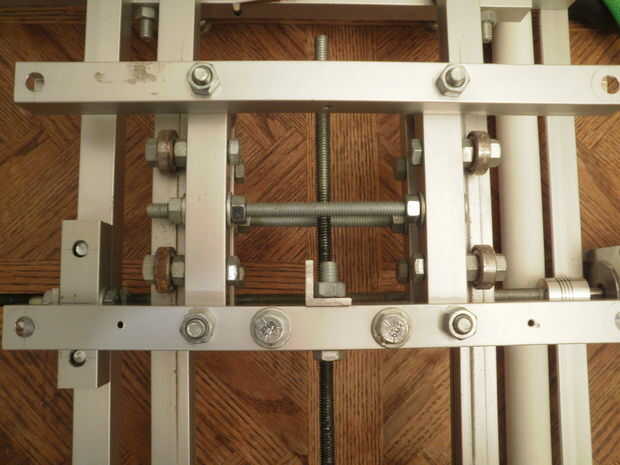

Y el cojinete de Asambleas se dan la vuelta hacia un lado con respecto al eje X. Intenté, en un principio, para orientar a ellos lo mismo que el eje X, sin embargo, la cuestión importante es la longitud de que los bloques de aluminio tenían que ser. Debido al diseño decidí ir, más son los conjuntos de eje de Y, menos la cama de corte real puede viajar. Hay una ventaja de este diseño, sin embargo, que voy a revelar más adelante.

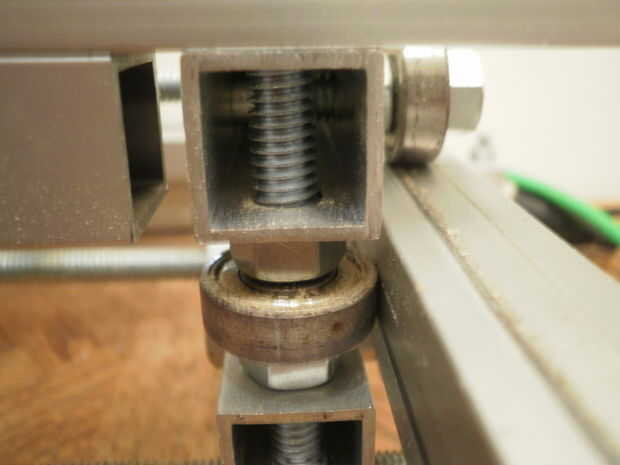

Con el eje Y teniendo asambleas siendo tan corto como son, si tuviera que usar la orientación que utilicé para el eje X en la tabla podrían inclinar si una fuerza se aplica al borde de la cama del corte. Lo que aquí se orientan previene cualquier juego en todas las direcciones.

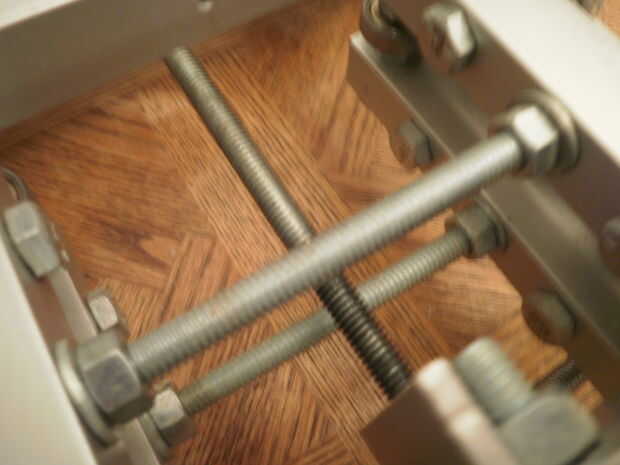

Los 6" pernos de carruaje que se ejecutan entre los conjuntos de rodamientos los rodamientos contra los rieles lineales del eje Y la fuerza.
