Paso 10: Tablero de regulador ojos

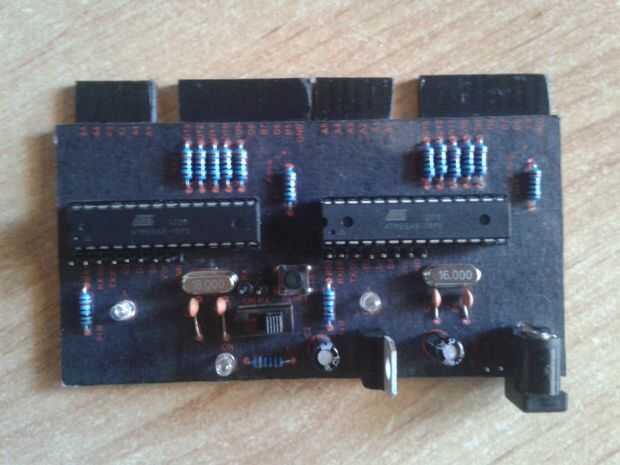

Para controlar ambos ojos diseñé una sencilla primera versión controlan tablero utilizando Inkscape. Se basa en dos atmega8 tanto matriz que controla directamente. En el futuro versiones voy a hacer un mejor consejo más eficaz para el control completo de la matriz y la tira de LEDs azules.

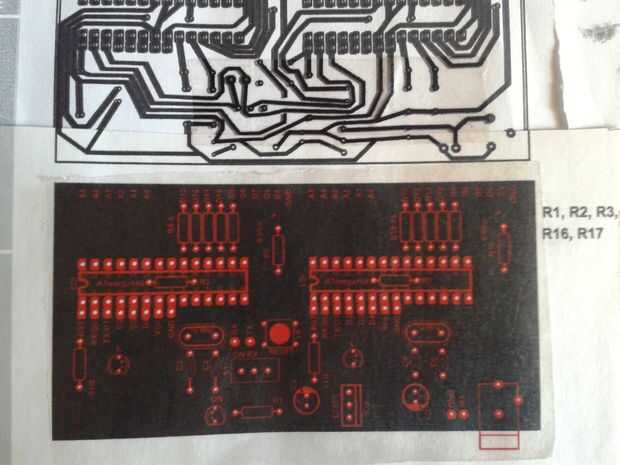

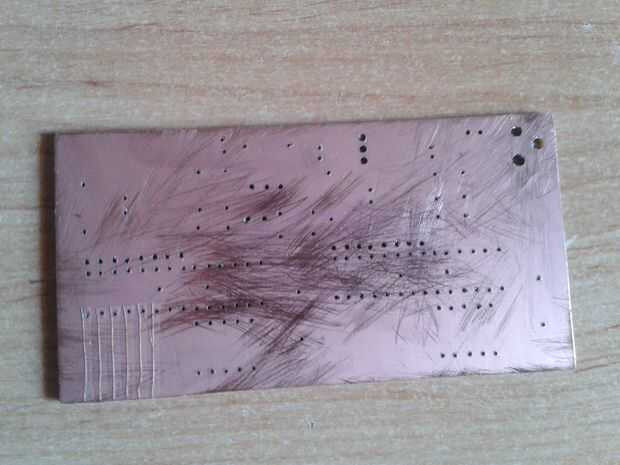

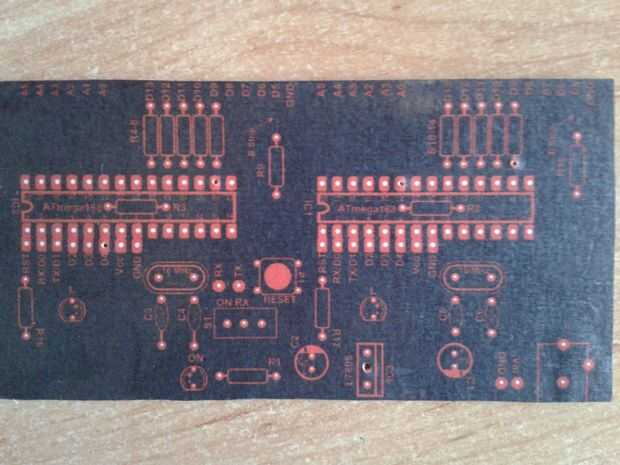

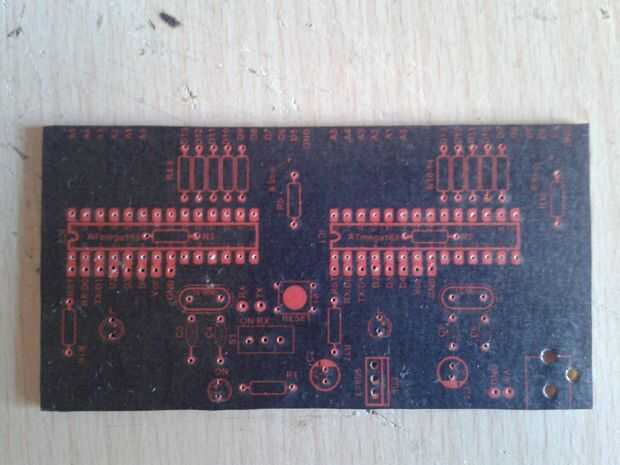

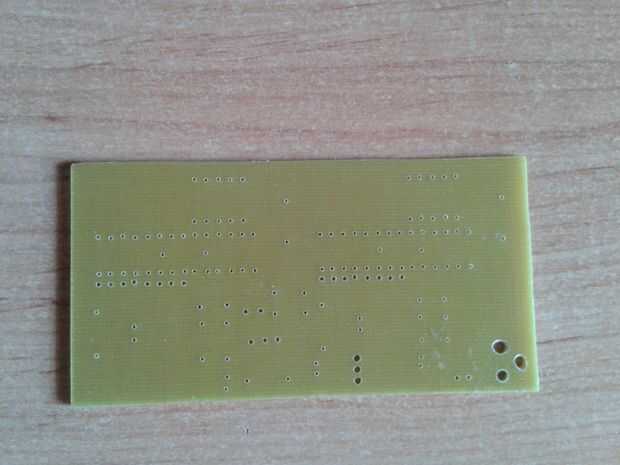

El primer paso es cortar un trozo de cobre pcb el tamaño del diseño. Posteriormente cortar la plantilla de taladrado y colocarlo en la placa de cobre. Esta plantilla marca el lugar donde tienes que hacer los agujeros para los componentes.

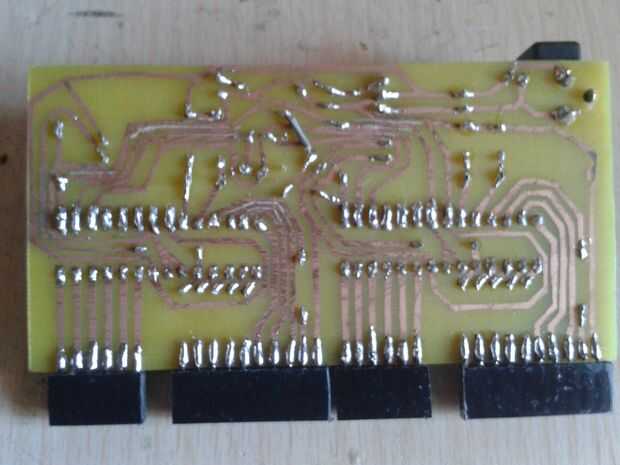

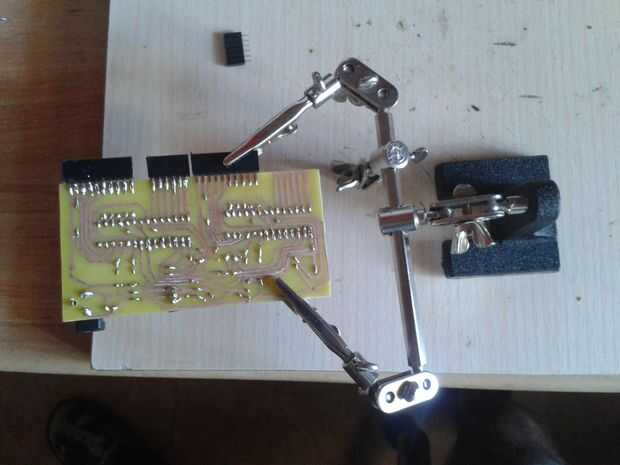

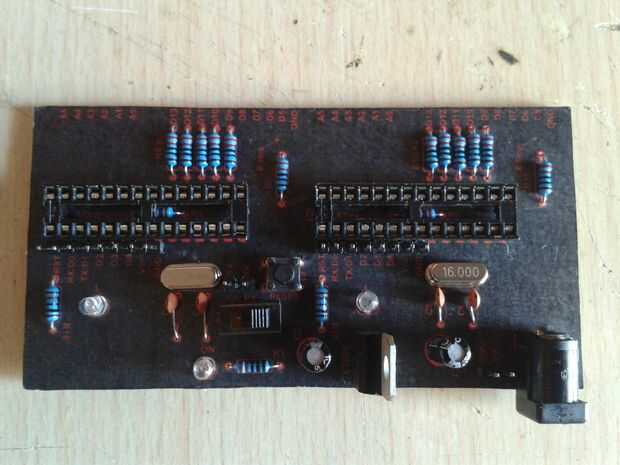

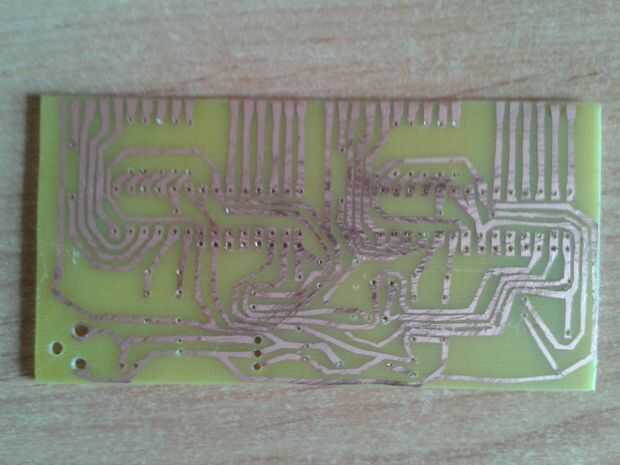

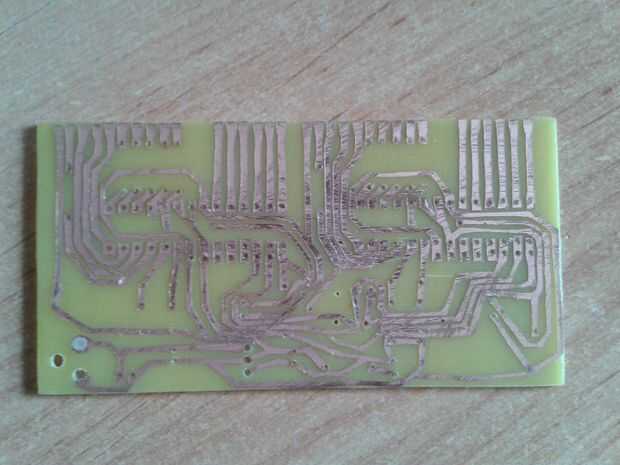

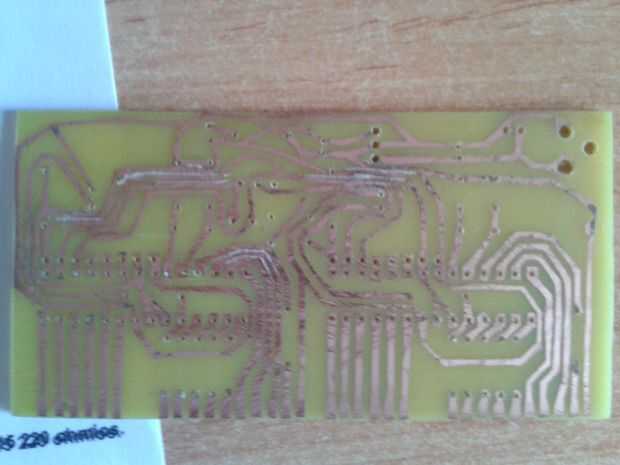

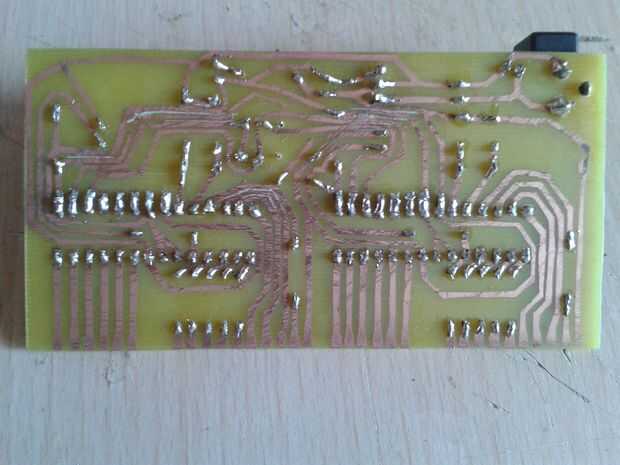

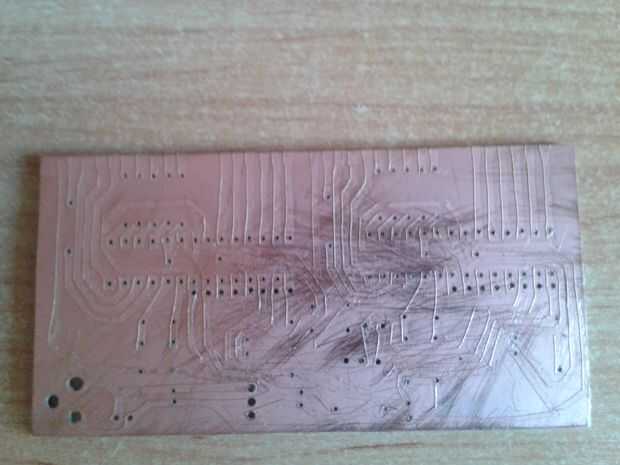

Ahora es el momento para dibujar las pistas. He utilizado una etiqueta para marcar las pistas. El siguiente paso es poner la placa en el ácido y cuando se hace bien limpiar el PCB. Y el paso final es la soldadura la palanca de mando y la resistencia de los adhesivos decorativos.
* Disculpen la mala calidad de este videos. Los grabo con un celular viejo.
