¿Paso 15: Cómo utilizar los módulos de 2.4GHz?

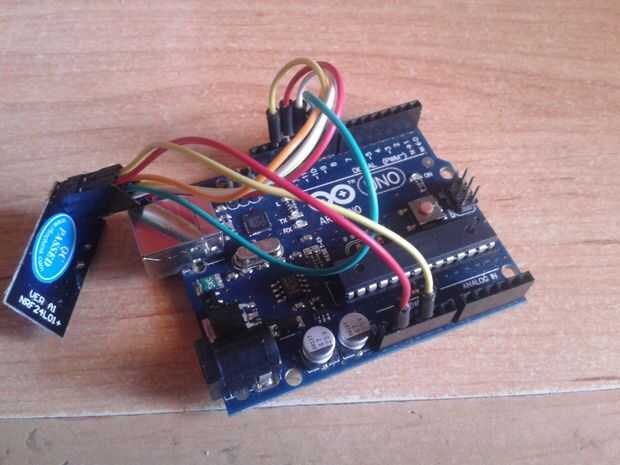

Yo uso dos transceptores de Radio/Wireless de 2.4GHz nRF24L01 para comunicarse los dos arduinos. La gama de módulos son de 50 pies a distancias de 2000 pies. Estos módulos de Radio de 2,4 GHz se basan en el chip de Semiconductor Nordic nRF24L01 +. La Nordic nRF24L01 + integra un completo transceptor de 2.4GHz RF, sintetizador de RF y banda base lógica como el acelerador de protocolo de hardware mejorado ShockBurst apoyando una interfaz SPI de alta velocidad. Estos modude de corto alcance de bajo consumo tiene una antena incorporada.

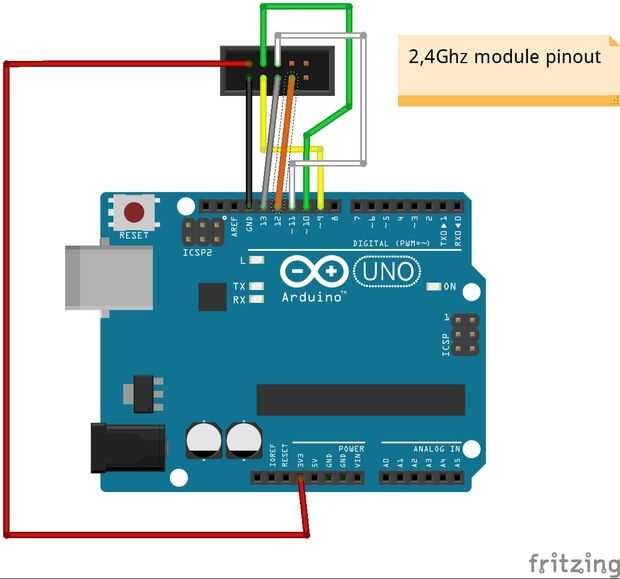

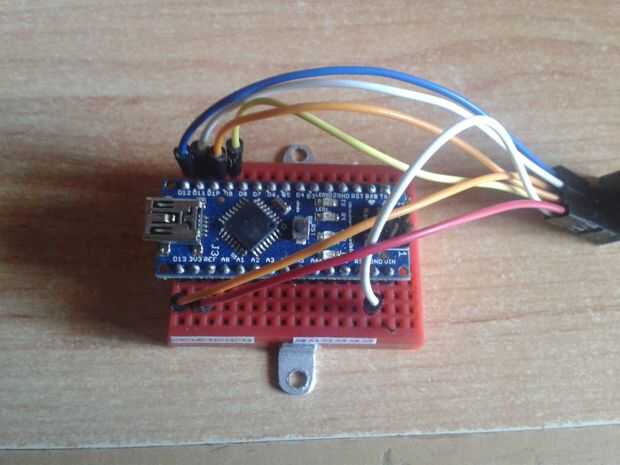

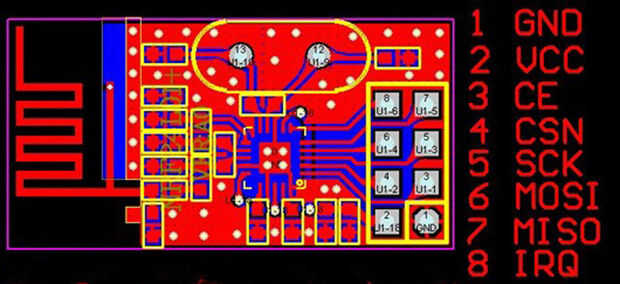

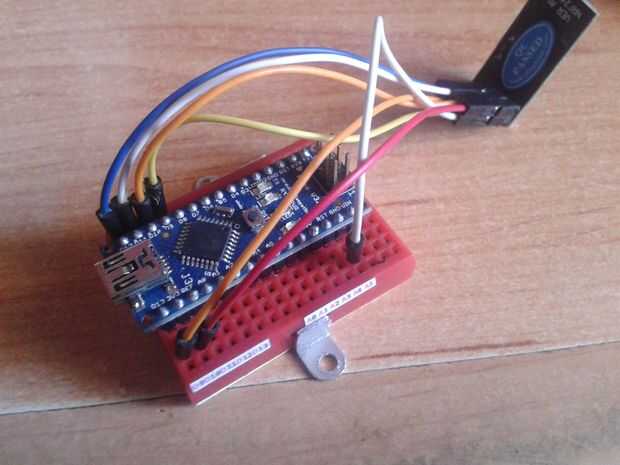

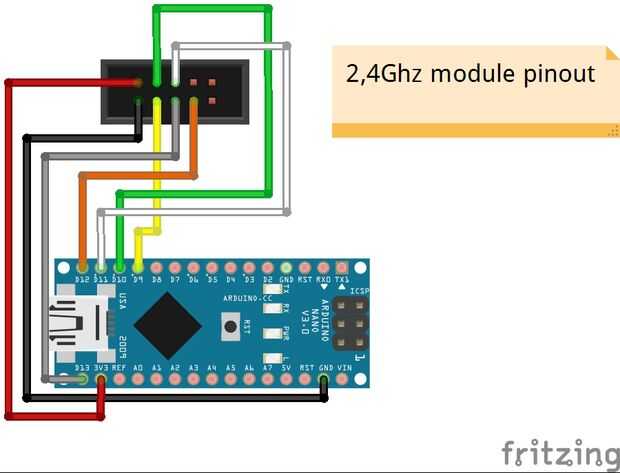

Estos transcevers utilizar la banda de 2,4 GHz sin licencia como muchos routers WiFi, teléfonos inalámbricos algunos etc.. Estos módulo enviar y recibir datos en 'paquetes' de varios bytes a la vez. Hay corrección de error incorporado y volver a enviar, y es posible que una unidad comunicarse con hasta 6 otras unidades similares al mismo tiempo. El pinout como se muestra en diagrama tha puedes ver en las fotos y una tabla con el coneections a diferentes modelos de arduinos.
* IMPORTANTE *: estos módulos de conexión VCC debe ir a 3, 3V no 5.0V
Que se muestran un ejemplo de transmitir y recibir software debajo de un joystick para:
Transmisor:
Receptor:
