Paso 3: Romper el SENSOR de luz y exponer los circuitos / PCB
Pull apart el sensor de movimiento LED al aire libre luz compró a una ferretería local o tienda de mierda barata, teniendo cuidado de no dañar ninguna de las partes, sobre todo el sensor de movimiento. Empujó a un destornillador donde había señales de pcb y crowbarred el bombeo hacia fuera, rompiendo la mayor parte de la carcasa, ya que sólo necesitaba parte de ella.

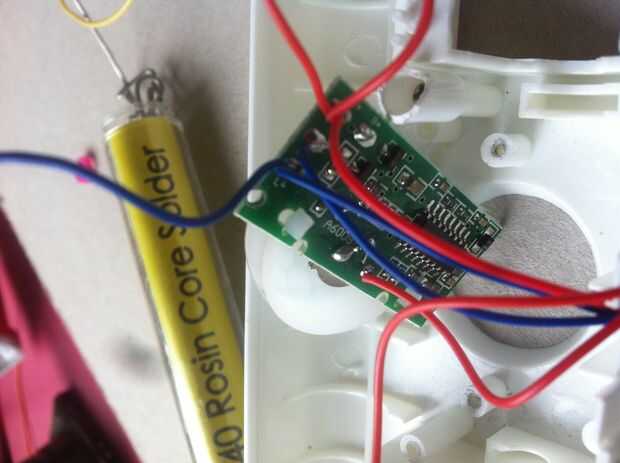

Todo de placas de circuito impreso y expuesto y listo para soldar. Hay dos luces del LED y el sensor de movimiento que cada uno tiene su propio pcb.
Cuando claramente ha marcado todas las uniones positivas y negativas, corte 2 LED del circuito totalmente.

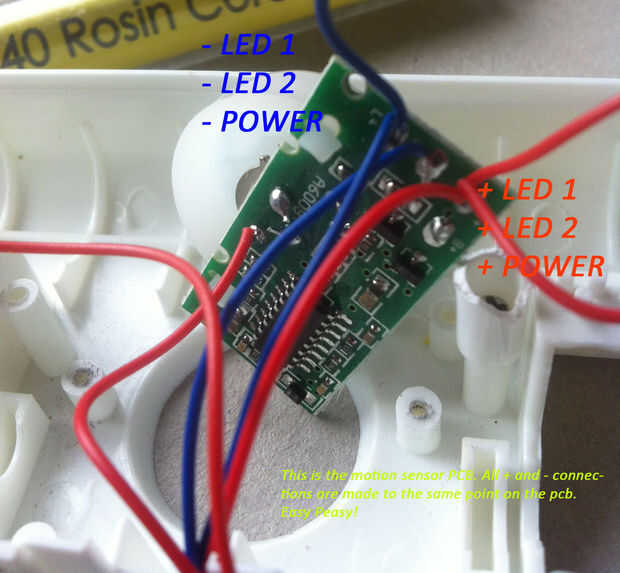

Porque estoy confundida fácilmente dejé unos pocos centímetros de cable conectado a la placa de SENSOR de movimiento claramente marcados en tinta de sharpie LED 2 + y 2 LED - así que sabía cómo volver a unir el circuito. Pero es bastante fácil ya que todas las de LED y alimentación se sueldan a los correspondientes + y - en el mismo lugar en el sensor de movimiento pcb.
OTROS PASOS...
Después de hacer esto que corta la cubierta de plástico para hacer una casa más pequeña de sólo el interruptor y sensor de movimiento.
Una vez que hiciste esto claramente identificar y etiquetar todas las conexiones de cable positivo y negativo en el LED y el PCB del SENSOR de movimiento y sólo entonces, cortar todos los cables. Puede dibujar directamente sobre la placa de circuito, marcado mis cables y cortar y soldar cada uno positivo y negativo como un grupo con el fin de evitar confusiones y enredos y porque realmente necesitaban ser soldado a la vez en el mismo lugar en la placa de SENSOR de movimiento.
Tuve la suerte de que se trata de un circuito muy básico para que todos los cables negativos y positivos fueron identificados fácilmente.
